Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

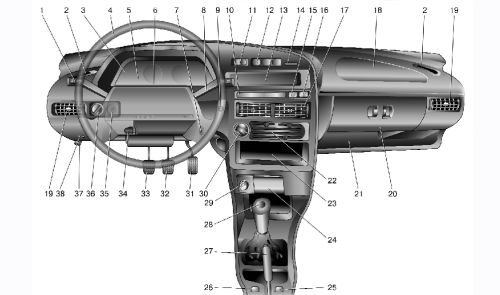

1.7. Панель приборов и органы управления

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

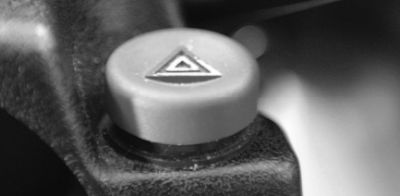

Выключатель аварийной сигнализации

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 – «выключено». Все потребители выключены, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства нужно вставить ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;

I – «зажигание». Включено зажигание, ключ не вынимается, рулевое управление разблокировано;

II – «стартер». Ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется — для работы стартера его нужно удерживать рукой. Выключатель зажигания оборудован блокировкой включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

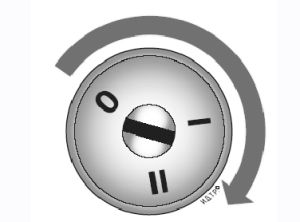

1.8. Выключатель (замок) зажигания

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано и автомобиль станет неуправляемым.

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

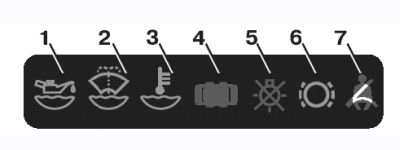

1.9. Блок сигнальных ламп бортовой системы контроля

ПРИМЕЧАНИЯ
Перед доливкой масла в двигатель проверьте, не произошла ли его утечка из-за нарушения герметичности системы смазки двигателя. Перед доливкой жидкости проверьте герметичность системы охлаждения двигателя.

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 – сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного огня при его включении;

6 – сигнальная лампа износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм;

7 – сигнальная лампа непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

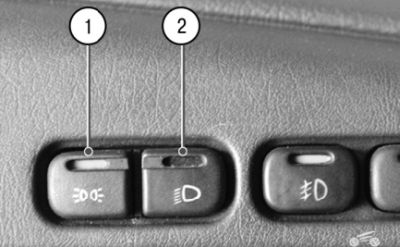

11 – переключатель наружного освещения

11 – переключатель наружного освещения. В блоке переключателя установлены два механически связанных выключателя:

– выключатель габаритных огней 1. Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается контрольная лампа со светофильтром зеленого цвета;

– выключатель света фар 2. При нажатии на клавишу выключателя (фиксированное положение) включаются фары. При повторном нажатии на клавишу фары выключаются.

ПРИМЕЧАНИЕ
Механическая связь обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включенных фарах.

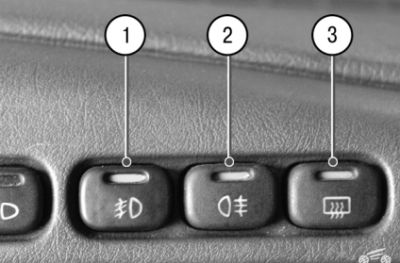

12 – блок клавишных выключателей

12 – блок клавишных выключателей включают в себя следующие:

– выключатель 1 передних противотуманных фар. Противотуманные фары включают нажатием на кнопку выключателя при нажатой кнопке выключателя габаритных огней, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;

– выключатель 2 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются;

– выключатель 3 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается.

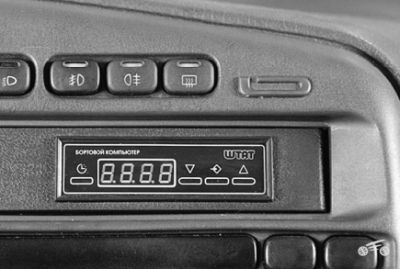

13 – маршрутный компьютер

13 – маршрутный компьютер, устанавливаемый на часть выпускаемых автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:

– текущего расхода топлива;

– среднего суммарного расхода топлива;

– средней скорости движения;

– пройденного пути;

– текущего времени;

– времени в пути.

14 – заглушка.

15 – контрольная лампа антиблокировочной системы (ABS) тормозов. Установлена вместо заглушки, если автомобиль укомплектован антиблокировочной системой.

16 – контрольная лампа состояния подушки безопасности. Установлена вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 – центральные сопла системы вентиляции и отопления.

18 – крышка верхнего вещевого ящика. Для доступа к верхнему вещевому ящику при откинутой крышке нижнего вещего ящика нажмите на рычаг замка верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка расположен в верхней части ниши нижнего вещевого ящика.

19 – боковое сопло системы вентиляции и отопления салона.

20 – крышка нижнего вещевого ящика. чтобы открыть ее, прижмите рукоятку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть вещевого ящика.

21 – журнальная полка.

22 – панель управления системой вентиляции и отопления.

23 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

24 – передняя пепельница.

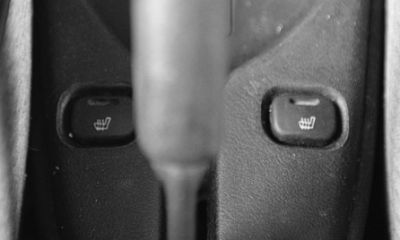

25 – выключатель обогрева правого переднего сиденья.

25 – выключатель обогрева правого переднего сиденья.

26 – выключатель обогрева левого переднего сиденья.

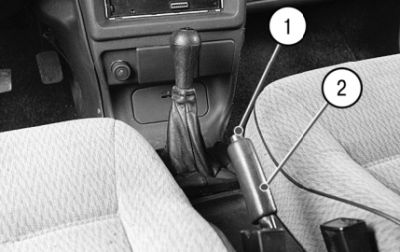

27 – рычаг стояночного тормоза.

27 – рычаг стояночного тормоза. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг 2 до упора вверх — в комбинации приборов загорится контрольная лампа красного цвета. чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку 1 на торце рукоятки рычага и опустите его до упора вниз — контрольная лампа должна погаснуть.

28 – рычаг переключения передач.

29 – прикуриватель

29 – прикуриватель. Для пользования прикуривателем нажмите на патрон до его фиксации и отпустите. Примерно через 20 с патрон автоматически возвращается в исходное положение, готовый к применению.

30 – переключатель электровентилятора отопителя.

31 – педаль акселератора.

32 – педаль тормоза.

33 – педаль сцепления.

34 – рукоятка регулировки угла наклона рулевой колонки.

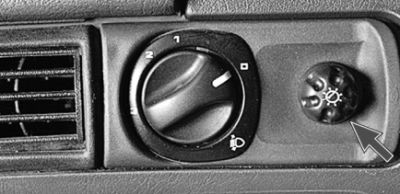

35 – выключатель освещения приборов

35 – выключатель освещения панели приборов. Вращением рукоятки регулируют яркость освещения приборов и ламп подсветки выключателей, если включено наружное освещение.

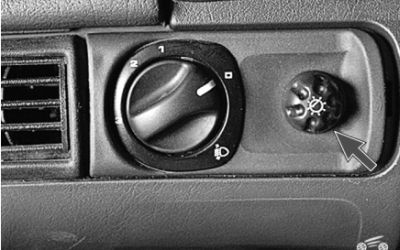

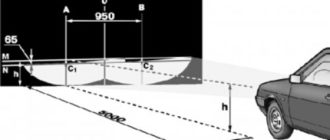

36 – ручка управления гидрокорректором фар

36 – ручка управления гидрокорректором фар. Вращением ручки регулируют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положения ручки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 – один водитель;

1 – все места заняты;

2 – все места заняты и груз в багажном отделении;

3 – один водитель и груз в багажном отделении.

37 – рычаг привода замка капота.

38 – розетка подключения переносной лампы.
