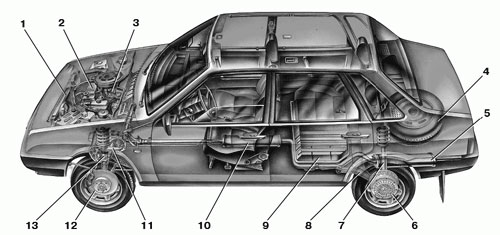

1.3. Компоновочная схема автомобиля ВАЗ-21099: 1 – радиатор; 2 – двигатель; 3 – карбюратор; 4 – запасное колесо; 5 – глушитель; 6 – барабанный тормоз; 7 – задняя амортизаторная стойка; 8 – балка задней подвески; 9 – топливный бак; 10 – резонатор; 11 – рычаг рулевой тяги; 12 – дисковый тормоз; 13 – передняя амортизаторная стойка

ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЯХ

Компоновочная схема основных узлов и агрегатов автомобилей семейства LADA SAMARA-2 едина для всего модельного ряда и практически не отличается от компоновочных схем предшественников, поэтому она показана на примере автомобиля ВАЗ-21099 на рис. 1.3.

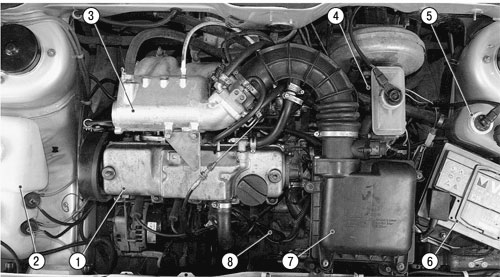

1.4. Подкапотное пространство автомобиля семейства LADA SAMARA-2 (вид сверху): 1 – двигатель; 2 – бачок омывателя; 3 – ресивер; 4 – главный цилиндр тормоза; 5 – расширительный бачок; 6 – аккумуляторная батарея; 7 – воздушный фильтр; 8 – модуль зажигания

Подкапотное пространство автомобиля семейства LADA SAMARA-2 (вид сверху)

Элементы автомобиля, расположенные в подкапотном пространстве, показаны на рис. 1.4

1.5. Передняя часть автомобиля (вид снизу): 1 – коробка передач; 2 – приемная труба системы выпуска отработавших газов; 3 – стабилизатор поперечной устойчивости; 4 – нижний рычаг передней подвески; 5 – тормозной механизм переднего колеса; 6 – кронштейн крепления растяжки; 7 – привод переднего колеса; 8 – брызговик; 9 – растяжка

Передняя часть автомобиля (вид снизу)

расположение основных агрегатов автомобиля указано на рис. 1.5 и 1.6.

1.6. Задняя часть автомобиля (вид снизу): 1 – глушитель; 2 – ниша запасного колеса; 3 – наливная труба топливного бака; 4 – задняя амортизаторная стойка; 5 – дополнительный глушитель; 6 – балка задней подвески

 Задняя часть автомобиля (вид снизу)
