Рулевое управление травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой, с реечным рулевым механизмом.

7.1. Рулевой механизм в сборе с приводом

7.1. Рулевой механизм в сборе с приводом: 1 – наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 – поворотный рычаг; 4 – контргайка; 5 – тяга; 6 – болты крепления рулевых тяг к рейке; 7 – внутренние наконечники рулевых тяг; 8 – скоба крепления рулевого механизма; 9 – опора рулевого механизма; 10 – защитный чехол; 11 – стопорная пластина; 12 – соединительная пластина; 13 – резинометаллический шарнир; 14 – демпфирующие кольца; 15 – опорная втулка рейки; 16 – рейка; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – фланец эластичной муфты; 20 – роликовый подшипник; 21 – приводная шестерня; 22 – шариковый подшипник; 23 – стопорное кольцо; 24 – защитная шайба; 25 – уплотнительное кольцо; 26 – гайка подшипника; 27 – промежуточный вал рулевого управления; 28 – пыльник; 29 – защитный колпачок; 30 – уплотнительное кольцо упора; 31 – упор рейки; 32 – пружина; 33 – гайка упора; 34 – стопорное кольцо гайки упора; 35 – заглушка; 36 – пружина вкладыша; 37 – вкладыш шарового пальца; 38 – шаровой палец; 39 – защитный колпачок; А, В – метки на пыльнике и картере; C, D – поверхности на шаровом шарнире и поворотном рычаге

Рулевой механизм в сборе с рулевыми тягами прикреплен в моторном отсеке к щиту передка кузова на двух кронштейнах с помощью скоб 8 (рис. 7.1). Механизм закреплен гайками на приварных болтах через резиновые опоры (подушки) 9.

В картере 17 рулевого механизма на роликовом 20 и шариковом 22 подшипниках установлена приводная шестерня 21, которая находится в зацеплении с рейкой 16. Внутренняя обойма шарикового подшипника зафиксирована на валу шестерни стопорным кольцом 23, а наружная обойма поджата гайкой 26 к торцу гнезда подшипника в картере рулевого механизма. В выточке гайки расположено уплотнительное кольцо 25. Между гайкой и стопорным кольцом 23 установлена защитная шайба 24. Гайка застопорена в картере шайбой и закрыта пыльником 28, надетым на вал приводной шестерни. На пыльнике и картере рулевого механизма выполнены метки А и В для установки рейки рулевого механизма в среднее положение. Рейка 16 поджата к зубьям приводной шестерни пружиной 32 через металлокерамический упор 31, уплотненный в картере резиновым кольцом 30. Пружина поджата гайкой 33 со стопорным кольцом 34, создающим сопротивление отворачиванию гайки.

На картер рулевого механизма с левой стороны надет защитный колпачок 29, с правой — напрессована труба, имеющая продольный паз. Через паз трубы и отверстия в защитном чехле 10 проходят распорные втулки резинометаллических шарниров 13 внутренних наконечников 7 рулевых тяг. Тяги рулевого привода прикреплены к рейке болтами 6, которые проходят через соединительную пластину 12 и распорные втулки резинометаллических шарниров 13. Фиксируются болты стопорной пластиной 11.

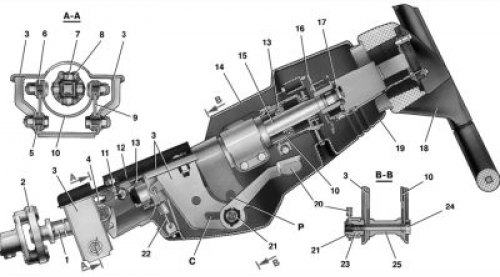

7.2. Рулевая колонка

7.2. Рулевая колонка: 1 – промежуточный вал рулевого управления; 2 – соединительная муфта; 3 – кронштейн крепления вала рулевого управления; 4 – карданный шарнир; 5 – распорная втулка; 6 – втулка опорной пластины; 7 – крестовина карданного шарнира; 8 – игольчатый подшипник крестовины; 9 – опорная пластина; 10 – труба кронштейна вала рулевого управления; 11 – фиксирующая пластина; 12 – приварной кронштейн кузова; 13 – подшипник вала рулевого управления; 14 – верхняя часть облицовочного кожуха; 15 – верхний вал рулевого управления; 16 – держатель контактных пластин; 17 – гайка крепления рулевого колеса; 18 – рулевое колесо; 19 – нижняя часть облицовочного кожуха; 20 – рычаг регулировки положения рулевой колонки; 21 – стопорное кольцо; 22 – оттяжная пружина; 23 – регулировочная втулка рычага; 24 – стяжной болт; 25 – распорная втулка

7.3. Детали рулевого управления

7.3. Детали рулевого управления: 1 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – распорное кольцо; 5 – рулевой механизм; 6 – уплотнительная прокладка; 7 – упорная пластина уплотнителя; 8 – уплотнитель; 9 – нижний фланец эластичной муфты; 10 – промежуточный вал рулевого управления; 11 – стяжной болт; 12 – распорная втулка; 13 – облицовочный кожух (верхняя часть); 14 – верхний вал рулевого управления; 15 – рулевое колесо; 16 – крышка выключателя сигнала; 17 – регулировочная втулка; 18 – рычаг регулировки положения рулевой колонки; 19 – стопорное кольцо; 20 – облицовочный кожух (нижняя часть); 21 – кронштейн крепления вала рулевого управления; 22 – подшипник вала рулевого управления

Вал рулевого управления состоит из верхнего 15 (рис. 7.2) и промежуточного 1 валов, соединенных между собой карданным шарниром 4. Промежуточный вал соединен с приводной шестерней фланцем 9 (рис. 7.3) через эластичную муфту. Верхний вал установлен в трубе 10 (см. рис. 7.2) кронштейна 3 на двух шариковых подшипниках 13 с эластичными втулками на внутреннем кольце.

Кронштейн 3 крепления вала рулевого управления прикреплен к приварному кронштейну 12 кузова в четырех точках, причем передняя часть кронштейна закреплена через две фиксирующие пластины 11 болтами с отрывными головками. Задняя часть кронштейна 3 вала рулевого управления закреплена на приварных болтах гайками с пружинными шайбами или самоконтрящимися гайками без пружинных шайб. Кронштейн 3 крепления вала рулевого управления и его труба 10 соединены между собой шарнирно двумя пластинами 9 с помощью четырех болтов с пластмассовыми 6 и металлическими 5 втулками. При таком соединении труба вместе с верхним валом рулевого управления может перемещаться как в угловом, так и в осевом направлениях относительно кронштейна 3. Угловое перемещение происходит на величину прорези Р в направляющей пластине угловой регулировки, приваренной к трубе, а осевое — на величину прорези С в направляющей осевой регулировки кронштейна 3. Таким образом, можно менять угол наклона рулевой колонки и перемещать ее вдоль оси в пределах длины пазов С и Р.

Для фиксации трубы 10 относительно кронштейна 3 служит рычаг 20 регулировки положения рулевой колонки. В его ступице нарезаны шлицы, посредством которых он соединен с регулировочной втулкой 23 и зафиксирован на ее шлицах стопорным кольцом 21. Втулка 23 навинчена на стяжной болт 24, который проходит через прорези направляющих пластин трубы 10 и кронштейна 3. На болт установлена распорная втулка 25. Под головкой болта 24 выполнен прямоугольный выступ или установлена приварная деталь с выступами, вследствие чего болт фиксируется от проворачивания. При повороте рычага 20 вниз снижается усилие сжатия направляющих пластин, что позволяет вручную изменить угол наклона рулевой колонки. После установки рулевой колонки в требуемое положение в осевом направлении стяжной болт на валу шестерни затягивают, а регулировочный рычаг 20 поднимают вверх, и колонка фиксируется в установленном положении.

Пружины 22 кронштейна 3 крепления вала рулевого управления подтягивают трубу кронштейна в верхнее положение, не позволяя трубе свободно перемещаться вниз при нижнем положении рычага 20. Рулевой привод состоит из двух составных рулевых тяг и поворотных рычагов 3 (см. рис. 7.1) телескопических стоек передней подвески. Длина каждой тяги изменяется трубчатой тягой 5, которая навертывается на наконечники тяг 7 и 1 и контрится гайками 4. В головке наружного наконечника тяги расположены детали шарового шарнира: вкладыш 37, палец 38 и пружина 36. Поворотный рычаг 3 приварен к корпусу телескопической стойки передней подвески.
