Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Передняя подвеска в сборе

6.1. Передняя подвеска в сборе:

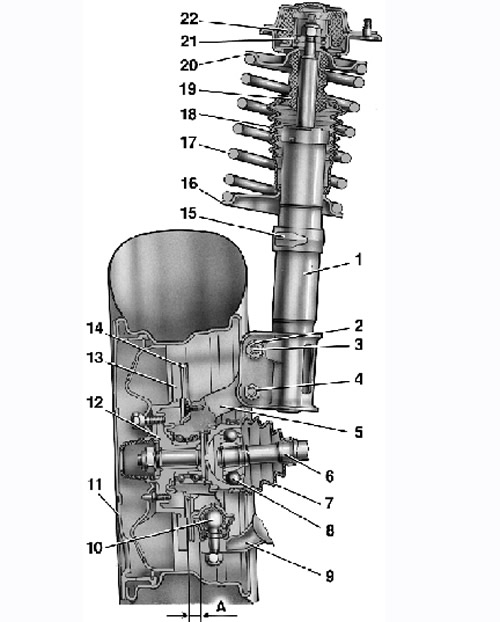

А – контрольный размер; 1 – телескопическая стойка; 2 – гайка; 3 – эксцентриковый болт; 4 – гайка; 5 – поворотный кулак; 6 – вал привода переднего колеса; 7 – защитный чехол шарнира; 8 – наружный шарнир вала; 9 – нижний рычаг; 10 – шаровая опора; 11 – декоративный диск (колпак) колеса; 12 – ступица; 13 – тормозной диск; 14 – защитный кожух; 15 – поворотный рычаг; 16 – нижняя опорная чашка; 17 – пружина подвески; 18 – защитный чехол телескопической стойки; 19 – буфер хода сжатия; 20 – верхняя опорная чашка; 21 – подшипник верхней опоры; 22 – верхняя опора стойки.

Основным элементом подвески является телескопическая гидравлическая амортизаторная стойка 1 (рис. 6.1), нижняя часть которой соединена с поворотным кулаком 5 двумя болтами. Верхний болт 3, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковые поясок и шайбу. При повороте верхнего болта изменяется развал переднего колеса.

На телескопической стойке установлены витая цилиндрическая пружина 17, пенополиуретановый буфер 19 хода сжатия, верхняя опора 22 стойки в сборе с подшипником 21.

Верхняя опора прикреплена тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает качание стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами.

6.2. Телескопическая стойка

6.2. Телескопическая стойка:

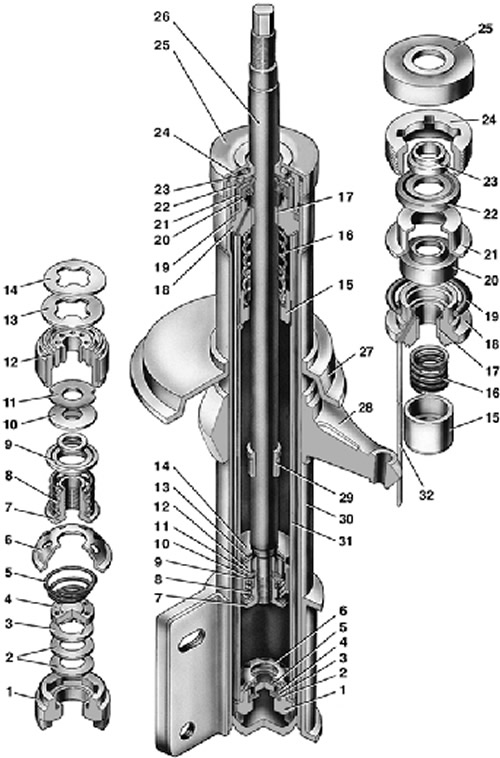

1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 6.2

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 5 (см. рис. 6.1) соединена шаровой опорой 10 с нижним рычагом 9 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками, которые через резинометаллические шарниры соединены с нижними рычагами и с передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми изменяется угол продольного наклона оси поворота.

6.3. Поворотный кулак и детали ступицы переднего колеса

6.3. Поворотный кулак и детали ступицы переднего колеса:

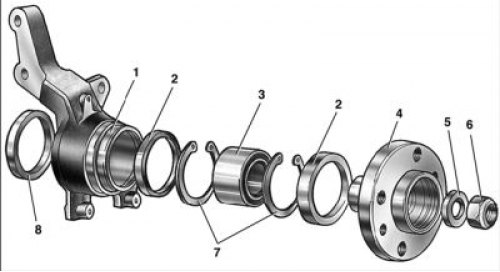

1 – поворотный кулак; 2 – наружное грязеотражательное кольцо; 3 – подшипник ступицы; 4 – ступица колеса; 5 – упорная шайба; 6 – гайка; 7 – стопорные кольца; 8 – внутреннее грязеотражательное кольцо.

В поворотном кулаке (рис. 6.3) закреплен стопорными кольцами 7 двухрядный радиально-упорный подшипник закрытого типа, во внутренних кольцах которого установлена с натягом ступица 4 колеса. Подшипник зажат гайкой 6 на хвостовике корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу, колена которой через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя (торсионная) часть штанги прикреплена к кузову кронштейнами через резиновые подушки.

ПОЛЕЗНЫЕ СОВЕТЫ
При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если ощутите люфт, значит, неисправны шаровые опоры. Установите защитные колпачки подшипников ступиц на любой клей — так вы избежите многих проблем в будущем.
