На автомобиль могут быть установлены наружные зеркала заднего вида как с ручной регулировкой положения, так и с электроприводом. Внутреннее зеркало оснащено только ручной регулировкой положения.

Зеркала заднего вида

Для ручной регулировки положения наружного зеркала перемещайте в нужном направлении рычаг шарнира, установленного в опоре зеркала.

1.12. Блоки управления наружными зеркалами

1.12. Блоки управления наружными зеркалами: а — с кнопкой; б — с кнопкой и движком; 1 — метка выбора зеркала; 2, 5 — клавиши; 3 — сигнализаторы; 4 — движок выбора зеркала

Если автомобиль оборудован зеркалами с электроприводом, на облицовке тоннеля пола установлен блок управления зеркалами (рис. 1.12), который может быть выполнен в двух вариантах управляющего элемента: с одной кнопкой (рис. 1.12, а) или с кнопкой и движком (рис. 1.12, б).

Для выбора оптимального положения зеркала блоком с клавишей последовательно наклоняйте клавишу 2 (см. рис. 1.12, а) в направлениях, указанных стрелкой, а для выбора регулируемого зеркала вращайте клавишу на 90° вокруг ее оси. Регулируемое зеркало определяется направлением метки 1.

ПРИМЕЧАНИЕ
Поскольку клавиша имеет только два фиксированных положения, то при включенном зажигании электропривод одного из зеркал постоянно находится под напряжением.

Для выбора регулируемого зеркала блоком второго варианта исполнения перемещайте в нужном направлении движок 4 (см. рис. 1.12, б), а для регулировки нажимайте на края клавиши 5 в местах, обозначенных стрелками. В крайних положениях движка включается цепь питания левого (буква «L») или правого (буква «R») зеркал и загорается соответствующий сигнализатор 3. В среднем положении движка электропривод зеркал выключен.

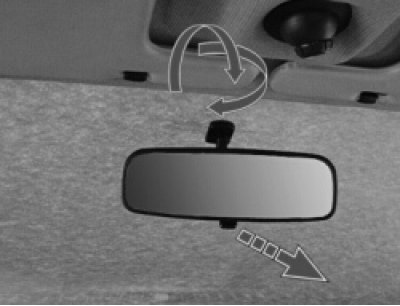

Положение внутреннего зеркала

Положение внутреннего зеркала заднего вида регулируют его поворотом в нужную сторону на шарнире кронштейна. Для предотвращения ослепления светом фар движущегося сзади транспорта можно изменить его положение, повернув рычаг опоры отражающего элемента.
