ПРЕДУПРЕЖДЕНИЕ
Головку блока цилиндров заменяют с корпусами подшипников в сборе, так как они обрабатываются совместно.

Вам потребуются: ключи «на 13», «на 17», «на 21», свечной ключ, отвертка, круглогубцы (пинцет), приспособление для сжатия клапанных пружин.

1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

Головка блока цилиндров (ремонт)

2. Отверните две гайки крепления и снимите рым.

Головка блока цилиндров (ремонт)

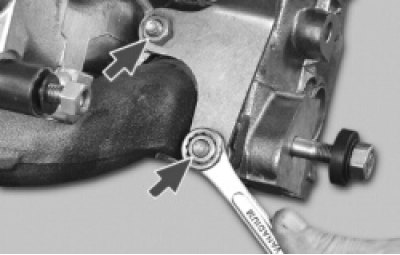

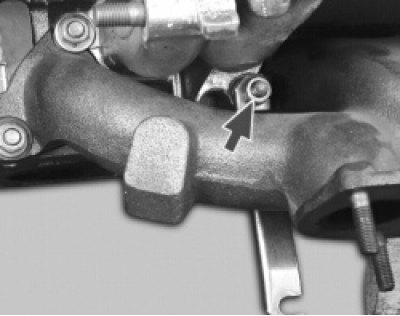

3. Отверните на один-два оборота гайку крепления и снимите кронштейн подводящей трубы водяного насоса.

Выверните винт крепления

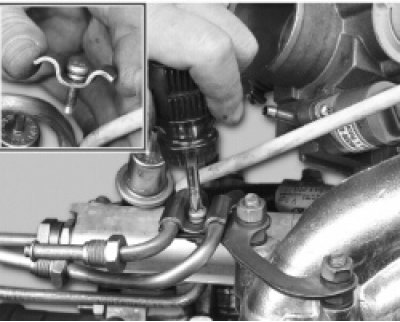

4. Выверните винт крепления держателя топливных трубок и снимите держатель.

Отверните три гайки

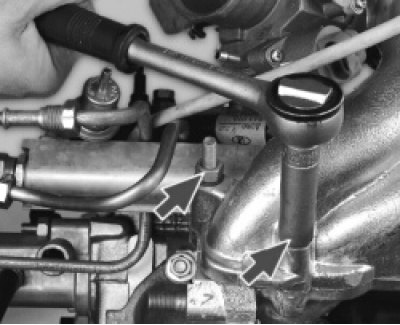

5. Отверните три гайки крепления ресивера и две гайки крепления кронштейна топливных трубок.

Снимите кронштейн

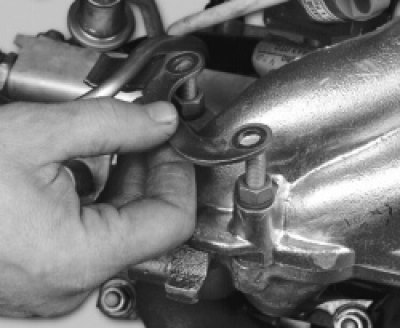

6. Снимите кронштейн топливных трубок.

Отверните оставшиеся две гайки

7. Отверните оставшиеся две гайки крепления ресивера.

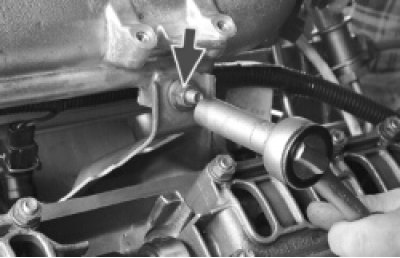

 Ослабьте затяжку гайки

8. Ослабьте затяжку гайки крепления кронштейна ресивера.

Снимите ресивер

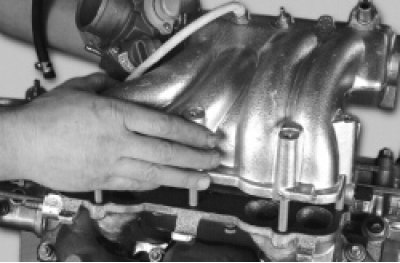

9. Снимите ресивер.

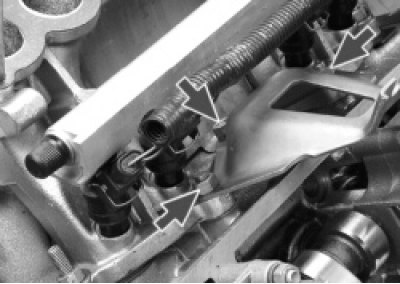

снимите кронштейн

10. Отверните три гайки крепления кронштейна ресивера и снимите кронштейн.

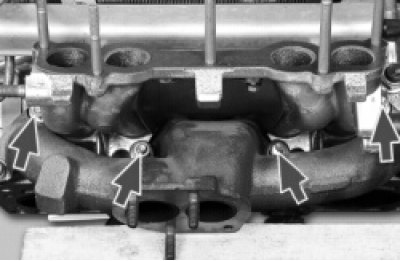

гайки крепления впускной трубы

11. Отверните четыре гайки крепления впускной трубы.

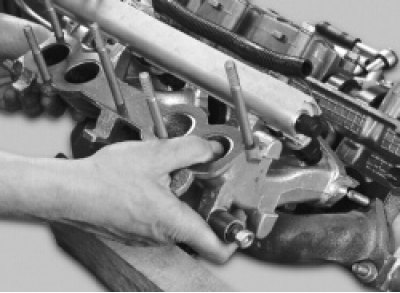

Снимите впускную трубу

12. Снимите впускную трубу.

Головка блока цилиндров (ремонт)

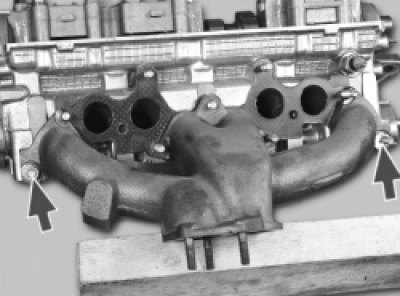

13. Отверните две гайки крепления выпускного коллектора и снимите коллектор.

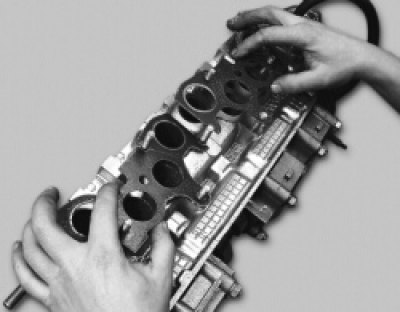

снимите две прокладки

14. Аккуратно снимите две прокладки впускной трубы и выпускного коллектора.

ПОЛЕЗНЫЙ СОВЕТ
Даже если прокладки не повреждены и несильно обжаты, их лучше заменить и не использовать вторично.
