Если не удалось устранить течь масла из-под крышки головки блока цилиндров подтяжкой гаек крепления крышки, замените ее прокладку.

Вам потребуются: отвертка, пассатижи, ключи «на 13», «на 17».

Замена прокладки крышки головки блока

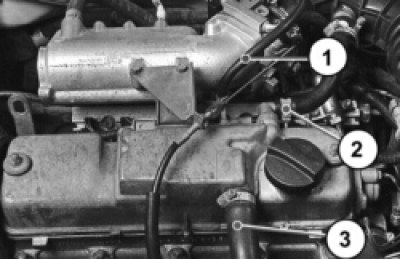

1. Ослабьте хомуты и отсоедините от штуцеров крышки вытяжной шланг 3, шланги второго 2 и первого 1 контуров системы вентиляции картера двигателя.

Замена прокладки крышки головки блока

2. Поверните сектор привода дроссельной заслонки до упора и отсоедините от него тягу привода дроссельной заслонки (см. «Замена троса привода дроссельной заслонки»).

Замена прокладки крышки головки блока

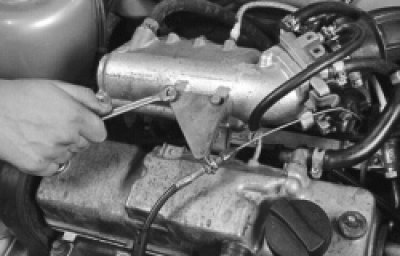

3. Выверните два болта крепления кронштейна троса привода акселератора к ресиверу…

Замена прокладки крышки головки блока

4. …и отведите кронштейн в сторону, не отсоединяя от него трос.

Замена прокладки крышки головки блока

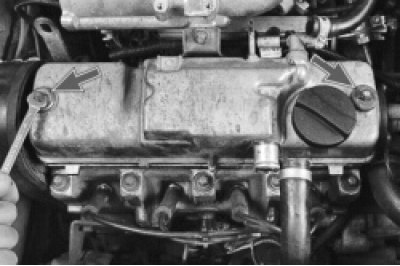

5. Отверните две гайки крепления крышки головки блока цилиндров.

Замена прокладки крышки головки блока

6. Снимите шайбы…

Замена прокладки крышки головки блока

7. …резиновые уплотнительные втулки…

Замена прокладки крышки головки блока

8. …и снимите крышку головки блока цилиндров.

Замена прокладки крышки головки блока

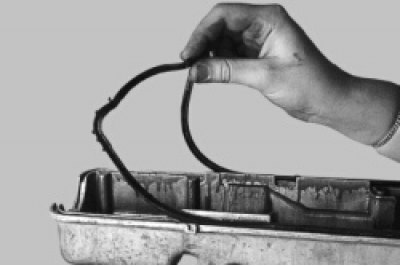

9. Снимите прокладку крышки.

Замена прокладки крышки головки блока

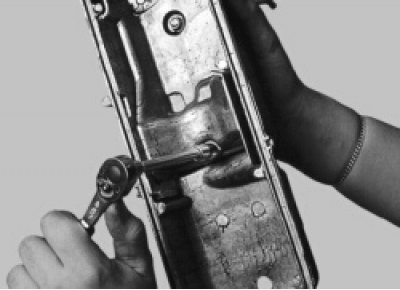

10. Выверните два болта крепления корпуса маслоотдел ителя.

Замена прокладки крышки головки блока

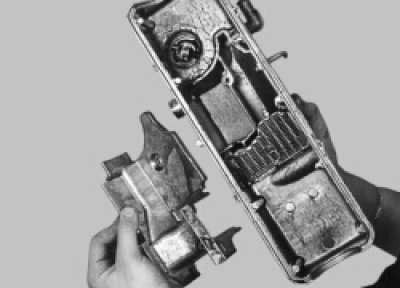

11. Снимите корпус…

Замена прокладки крышки головки блока

12. …и сетки маслоотделителя. Промойте бензином сетки маслоотделителя, корпус маслоотделителя и крышку головки блока.

Замена прокладки крышки головки блока

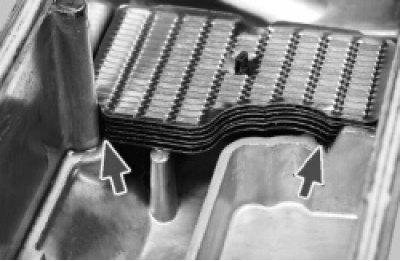

13. Поверните сетки в пакете, чтобы они были одинаково ориентированы, и установите пакет в крышку так, чтобы с одной стороны он упирался в выступы в крышке, а с другой стороны…

Замена прокладки крышки головки блока

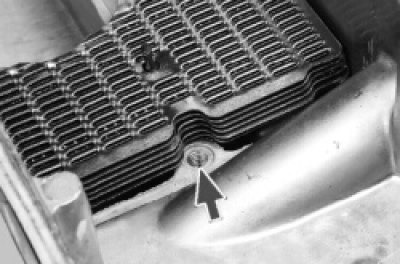

…было видно отверстие под болт крепления корпуса маслоотделителя. Установите корпус маслоотделителя и заверните болты его крепления

14. Установите новую прокладку, новые уплотнительные втулки и крышку головки блока цилиндров в порядке, обратном снятию, затяните гайки крепления крышки рекомендуемым моментом.
