При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Тогх», отвертка.

ПРИМЕЧАНИЕ

Так выглядит головка «Тогх».

Так выглядит головка «Тогх».

ПРЕДУПРЕЖДЕНИЕ
Прокладка головки блока однократного использования, поэтому при каждом снятии головки блока необходимо заменять прокладку.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

3. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

4. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления в системе питания».

5. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы».

6. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

Замена прокладки головки блока цилиндров

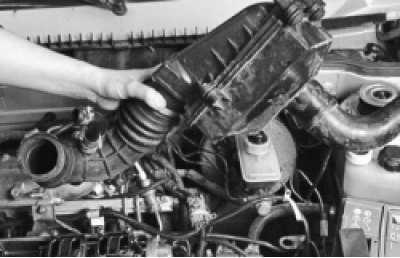

7. Отсоедините колодку жгута проводов от датчика массового расхода воздуха, ослабьте хомут крепления воздухоподводящего патрубка к дроссельному узлу и снимите с дроссельного узла патрубок с корпусом воздушного фильтра и воздухозаборным шлангом (см. «Снятие и установка воздушного фильтра»).

Замена прокладки головки блока цилиндров

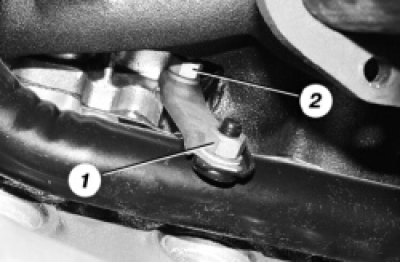

8. Отверните гайку 1 крепления кронштейна подводящей трубы водяного насоса. Ослабьте затяжку гайки 2 крепления кронштейна подводящей трубы к выпускному коллектору.

Замена прокладки головки блока цилиндров

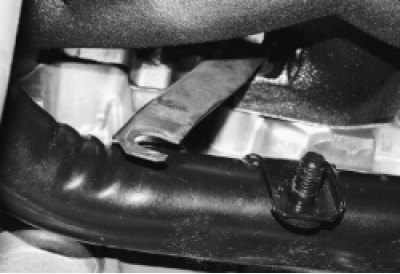

9. Отведите кронштейн в сторону.

Замена прокладки головки блока цилиндров

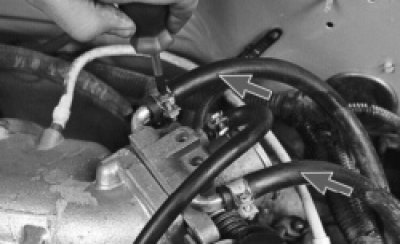

10. Ослабте хомуты.

Замена прокладки головки блока цилиндров

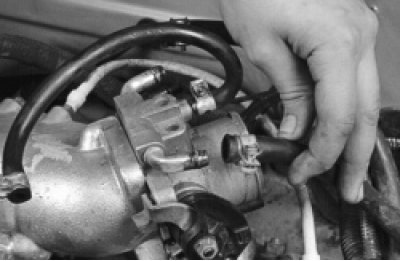

11. …и отсоедините подводящий и отводящий шланги системы охлаждения от дроссельного узла.

Замена прокладки головки блока цилиндров

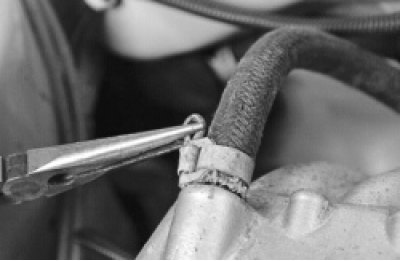

12. Ослабьте хомут крепления шланга вакуумного усилителя тормозов к штуцеру на ресивере…

Замена прокладки головки блока цилиндров

13. …и снимите шланг.

Замена прокладки головки блока цилиндров

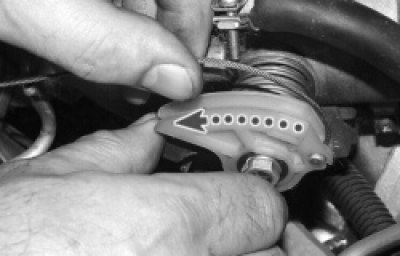

14. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки.

Замена прокладки головки блока цилиндров

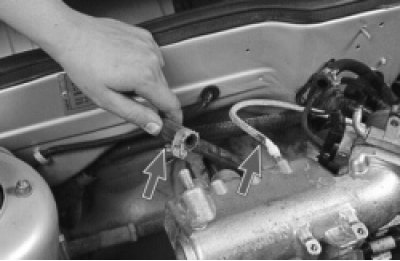

15. Отверните две гайки крепления наконечников «массовых» проводов к задней крышке головки блока…

Замена прокладки головки блока цилиндров

16. …и снимите провода со шпилек.
