Для того чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения, поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на шкиву распределительного вала (при установке по меткам на маховике или шкиву коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на маховике либо на зубчатом шкиву коленчатого вала (если снят шкив привода генератора). Если метки на маховике или шкиву коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

ПРЕДУПРЕЖДЕНИЕ
Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).
ПОЛЕЗНЫЙ СОВЕТ
Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива, можно сделать это следующими способами:

      Включите любую передачу (лучше IV) и медленно прокатите автомобиль до совпадения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.
      Включите любую передачу и вывесите одно из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Метки ВМТ нанесены на зубчатом шкиву распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (усик).

Установка поршня первого цилиндра в положение ВМТ такта сжатия

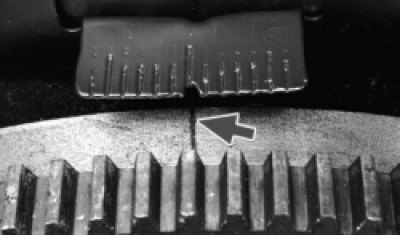

Кроме того, метки нанесены на маховике (риска) и на шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности снята коробка передач.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Дополнительно метки нанесены на зубчатом шкиву коленчатого вала (точка) и крышке масляного насоса (треугольный вырез). Эти метки видны только при снятом шкиву привода генератора.

Вам потребуются: накидной ключ «на 17», торцовый ключ «на 10».

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, подложите под колеса автомобиля противооткатные башмаки.

3. Снимите правое переднее колесо и правый брызговик моторного отсека.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

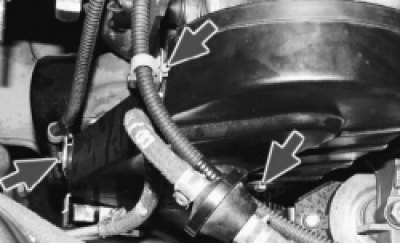

4. Откройте капот и выверните три винта крепления передней крышки ремня привода распределительного вала. Обратите внимание: винтами бокового крепления крышки также закреплены держатели проводов. Снимите переднюю крышку.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

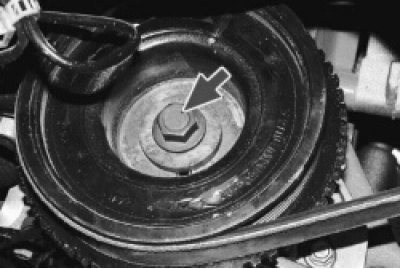

5. Проверните коленчатый вал за болт крепления к нему шкива привода генератора до совпадения меток на шкиву распределительного вала и задней крышке.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

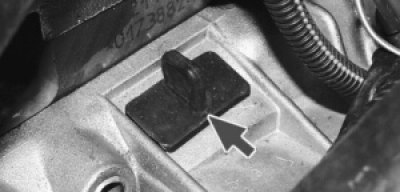

6. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток на маховике.
