Замена прокладки головки блока цилиндров

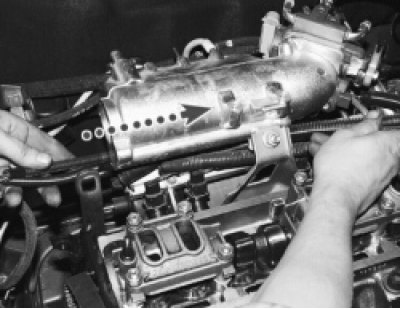

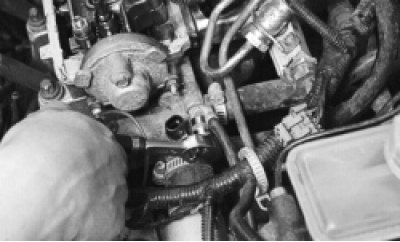

29. Вытяните жгут проводов из-под ресивера.

Замена прокладки головки блока цилиндров

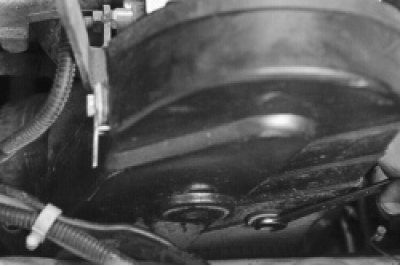

30. Выверните три винта крепления передней крышки ремня привода распределительного вала, снимите крышку…

Замена прокладки головки блока цилиндров

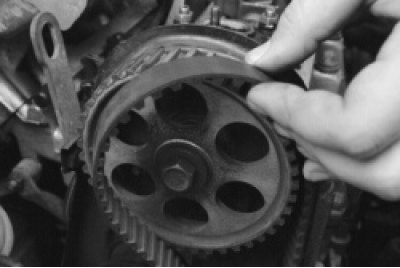

31. …и ремень (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).

ПРЕДУПРЕЖДЕНИЕ
Запрещается поворачивать коленчатый и распределительный валы до установки ремня при вода распределительного вала.

Замена прокладки головки блока цилиндров

32. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, выверните болт крепления шкива к распределительному валу…

Замена прокладки головки блока цилиндров

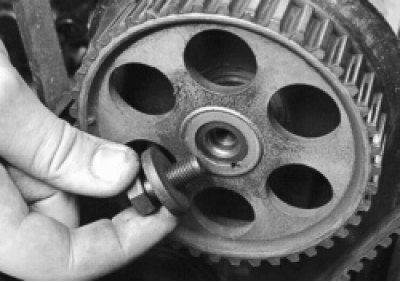

33. …и снимите болт вместе с шайбой.

Замена прокладки головки блока цилиндров

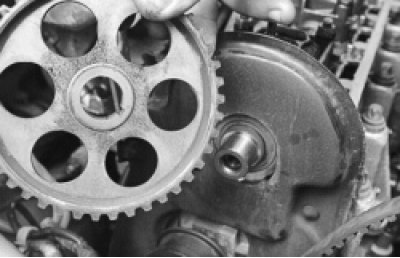

34. Снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.

ПРИМЕЧАНИЕ

Замена прокладки головки блока цилиндров

Если шпонка сидит неплотно в пазу носка распределительного вала, выньте ее, чтобы не потерять.

Замена прокладки головки блока цилиндров

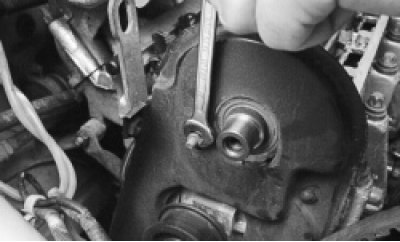

35. Отверните гайку крепления задней крышки привода распределительного вала в верхней части головки блока.

36. Выверните четыре болта (тремя из них также закреплен водяной насос) и снимите заднюю крышку (см. «Ремонт двигателя (разборка, дефектовка, сборка)»).

Замена прокладки головки блока цилиндров

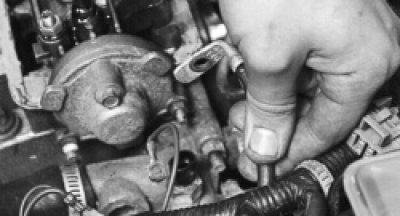

37. Отверните гайку крепления «массового» провода…

Замена прокладки головки блока цилиндров

38. …и снимите провод со шпильки крепления выпускного патрубка системы охлаждения к головке блока цилиндров.

Замена прокладки головки блока цилиндров

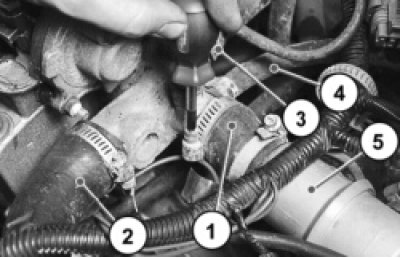

39. Ослабьте хомуты и снимите с выпускного патрубка подводящий патрубок радиатора 2, подводящие шланги дроссельного узла 4 и отопителя 3, отсоедините термостат 5 вместе со шлангом 1.
