Замена прокладок впускной трубы и выпускного коллектора

12. Отверните гайку крепления кронштейна к ресиверу.

Замена прокладок впускной трубы и выпускного коллектора

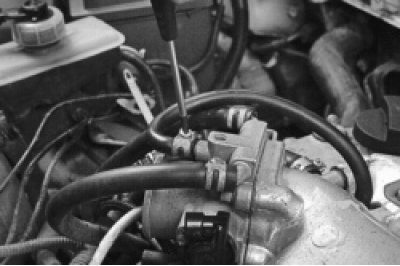

13. Ослабьте хомут и отсоедините шланг вентиляции картера двигателя от штуцера на дроссельном узле.

Замена прокладок впускной трубы и выпускного коллектора

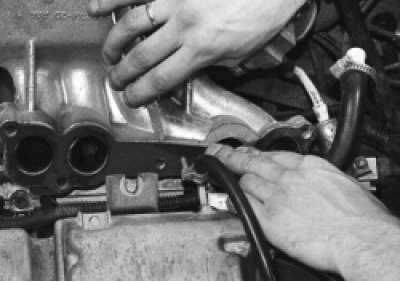

14. Ослабьте хомут и отсоедините от штуцеров на ресивере вакуумные шланги усилителя тормозов и регулятора давления топлива.

Замена прокладок впускной трубы и выпускного коллектора

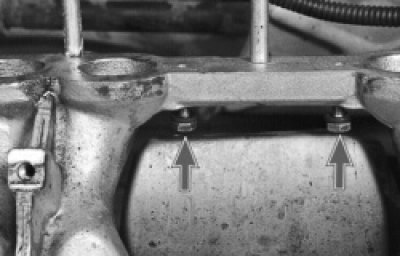

15. Отверните гайки крепления ресивера к впускному коллектору…

Замена прокладок впускной трубы и выпускного коллектора

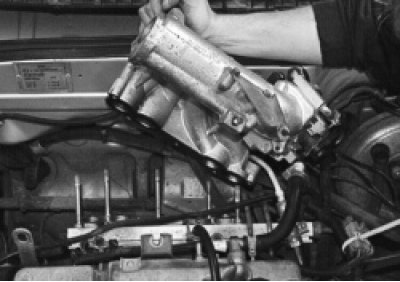

16. …и снимите ресивер со шпилек.

Замена прокладок впускной трубы и выпускного коллектора

17. Снимите уплотнительную прокладку ресивера.

ПРИМЕЧАНИЕ
При установке ресивера замените уплотнительную прокладку.

18. Отсоедините колодку моторного жгута проводов от жгута проводов форсунок и снимите топливную рампу (см. «Проверка и замена форсунок»).

Замена прокладок впускной трубы и выпускного коллектора

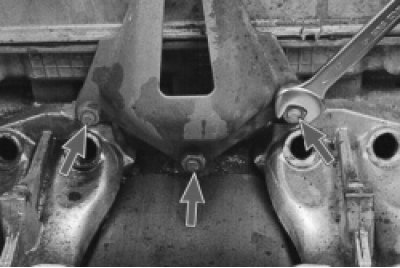

19. Отверните гайки крепления кронштейна к впускному коллектору и термоэкрану коллектора…

Замена прокладок впускной трубы и выпускного коллектора

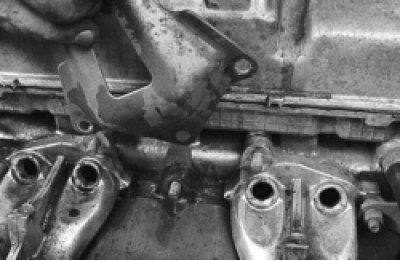

20. …снимите кронштейн,

Замена прокладок впускной трубы и выпускного коллектора

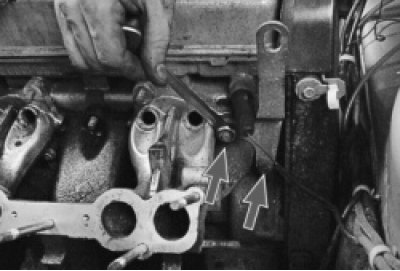

21. Выверните два винта крепления термоэкрана к впускному коллектору и снимите термоэкран.

Замена прокладок впускной трубы и выпускного коллектора

22. Отверните две гайки и снимите рым.

23. Отсоедините приемную трубу от выпускного коллектора (см. «Замена приемной трубы»).

24. Отверните гайки и снимите впускной и выпускной коллекторы (см. «Головка блока цилиндров (ремонт)»).

25. Установите новые уплотнительные прокладки впускных и выпускных коллекторов, приемной трубы глушителя, ресивера.

26. Установите снятые детали в порядке, обратном снятию.
