Продолжение. Начало см. «Замена ремня привода распределительного вала«

10. Перед установкой нового ремня очистите от грязи и смазки шкивы и натяжной ролик, обезжирьте их уайт-спиритом.

Замена ремня привода распределительного вала

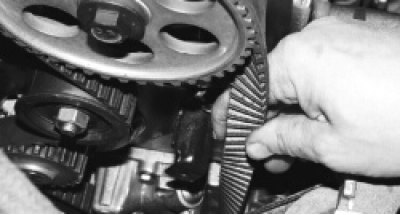

11. Установите новый ремень на зубчатый шкив коленчатого вала…

Замена ремня привода распределительного вала

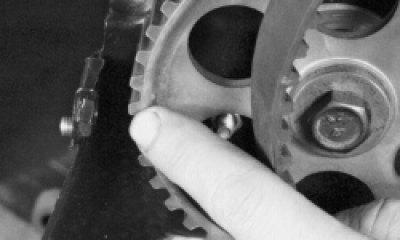

12. …затем на шкив распределительного вала, натягивая ведущую ветвь ремня, чтобы она не провисала. Убедитесь, что метки на шкиву и задней крышке совпадают.

Замена ремня привода распределительного вала

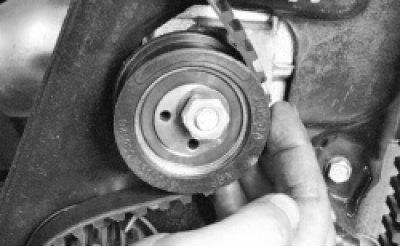

13. Наденьте ремень на зубчатый шкив водяного насоса и натяжной ролик.

Замена ремня привода распределительного вала

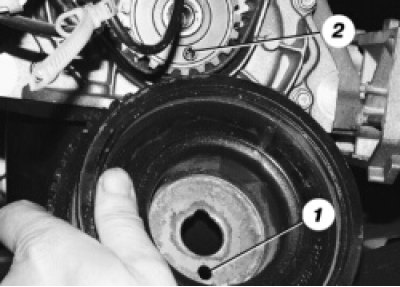

14. Установите шкив привода генератора в порядке, обратном снятию, совместив отверстие 1 шкива с установочной втулкой 2. Затяните болт крепления шкива моментом 99-110 Н-м (9,9-11,0 кгс-м).

Замена ремня привода распределительного вала

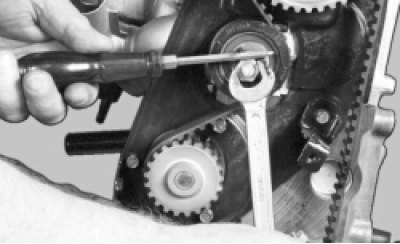

15. Поверните натяжной ролик ремня привода распределительного вала против часовой стрелки, натяните ремень и затяните гайку его крепления.

ПРИМЕЧАНИЕ
Для натяжения ремня требуется специальный ключ. Если ключа нет, вставьте в отверстия ролика два подходящих по диаметру металлических стержня. Зафиксируйте между стержнями отвертку и поворачивайте ролик, натягивая тем самым ремень.
После этого затяните гайку.

Регулировка натяжения ремня

16. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5-2 кгс) посередине между шкивами коленчатого и распределительного валов. При необходимости повторите регулировку.

ПРЕДУПРЕЖДЕНИЯ
Слишком сильное натяжение ремня приводит к повышенному износу подшипников водяного насоса и натяжного ролика. При слабом натяжении ремня возможно нарушение фаз газораспределения из-за перескакивания ремня по зубьям на шкиву распределительного вала. Кроме того, нарушение регулировки в любую сторону приводит к повышенному износу ремня.

17. Проверните коленчатый вал. Проверьте совпадение меток фаз газораспределения на шкивах распределительного и коленчатого валов (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

18. Установите переднюю крышку ремня привода распределительного вала. Затем установите ремень привода генератора и отрегулируйте его натяжение (см. «Замена и регулировка натяжения ремня привода генератора»).
