Заменить маслосъемные колпачки можно, не снимая головку с блока цилиндров.
Вам потребуются: оловянный пруток диаметром около 8 мм (например, припой), пинцет, отвертка, оправка для напрессовки колпачков, съемники маслосъемных колпачков и клапанных пружин.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока» в подразделе «Замена деталей уплотнения двигателя»).

3. Снимите зубчатый шкив с распределительного вала (см. «Замена прокладки головки блока цилиндров» в подразделе «Замена деталей уплотнения двигателя»).

Замена маслосъемных колпачков

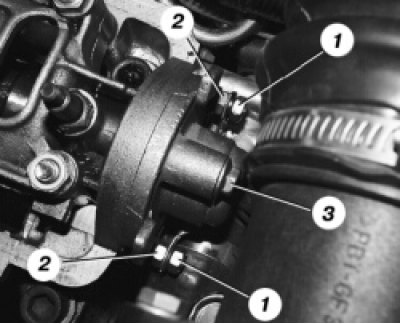

4. Отверните две гайки 1 крепления «массовых» проводов и снимите наконечники проводов со шпилек. Затем отверните две гайки 2 и болт 3 крепления задней крышки головки блока. Обратите внимание: под головкой болта установлено уплотнительное кольцо. Снимите заднюю крышку с головки блока.

Замена маслосъемных колпачков

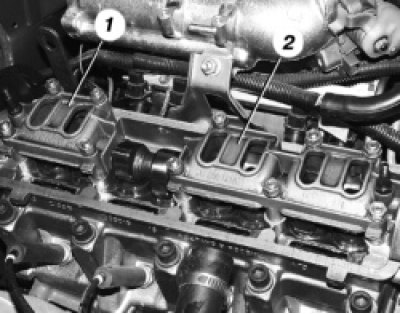

5. Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.

Замена маслосъемных колпачков

6. Если шпонка в пазу распределительного вала сидит неплотно, выньте ее, чтобы не потерять.

Замена маслосъемных колпачков

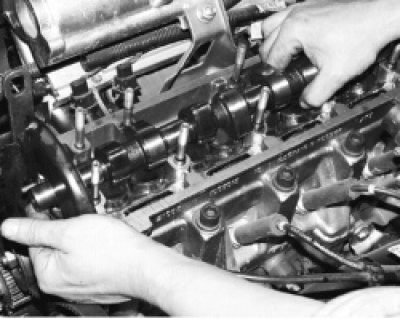

7. Снимите распределительный вал с головки блока.

Замена маслосъемных колпачков

8. Снимите сальник с распределительного вала.

Замена маслосъемных колпачков

9. Проверните коленчатый вал так, чтобы поршень, соответствующий заменяемым колпачкам, находился в верхней мертвой точке. Вывернув свечу, вставьте оловянный пруток через отверстие для свечи между поршнем и клапаном (чтобы клапан не провалился вниз).

Замена маслосъемных колпачков

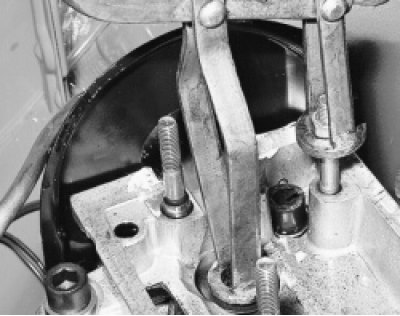

10. Установите приспособление для сжатия пружин клапанов в соответствии с фото, используя гайку без зубчатого буртика. Сожмите приспособлением пружины клапана.

Замена маслосъемных колпачков

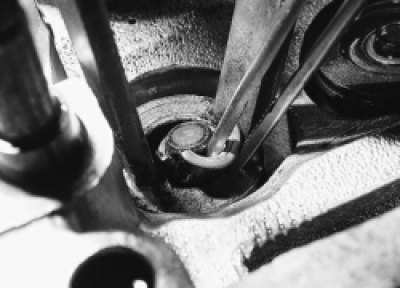

11. Выньте с помощью пинцета два сухаря. Затем снимите приспособление.

Замена маслосъемных колпачков

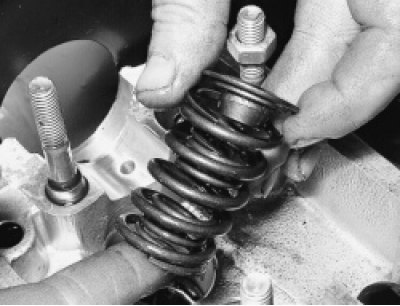

12. Выньте верхнюю тарелку пружин, внутреннюю и наружную пружины клапана.

Замена маслосъемных колпачков

13. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Замена маслосъемных колпачков

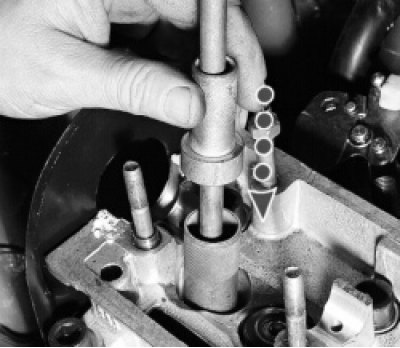

14. Для этого установите цангу приспособления для снятия маслосъемных колпачков на колпачок…

Замена маслосъемных колпачков

15. …и резко ударьте бойком по втулке приспособления. Затем также резко ударьте по бойку ручки приспособления…
