27. Залейте керосин в каналы водяной рубашки. Если уровень керосина понижается, значит, в головке есть трещины и ее надо заменить. После проверки не забудьте снять картонную прокладку.

Головка блока цилиндров (ремонт)

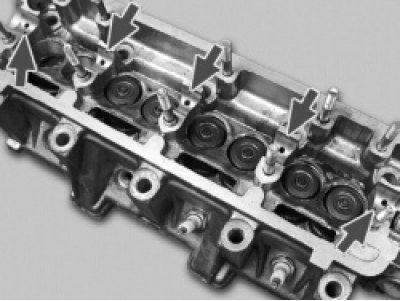

28. Проверьте состояние опорных поверхностей под шейки вала на головке блока и корпусах подшипников. Если хотя бы на одной из них есть следы износа, задиры или глубокие риски, замените головку и корпуса подшипников.

Головка блока цилиндров (ремонт)

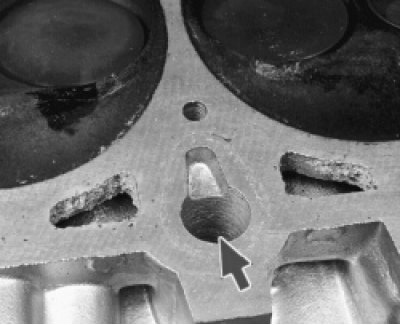

29. Промойте масляные каналы. Для этого заглушите вертикальный масляный канал со стороны камеры сгорания (канал находится между 3-м и 4-м цилиндрами)…

Головка блока цилиндров (ремонт)

30. …залейте бензин в масляные каналы во всех опорах распределительного вала и выдержите 15-20 мин. Вылейте бензин, выньте заглушку и окончательно промойте каналы бензином с помощью груши.

Головка блока цилиндров (ремонт)

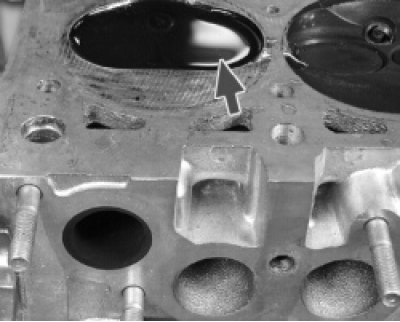

31. Для проверки герметичности клапанов залейте керосин в камеры сгорания. Если в течение 3 мин. керосин не просочится из камер сгорания, клапаны герметичны. В противном случае притрите (см. «Притирка клапанов») или замените клапаны.

ПРИМЕЧАНИЕ

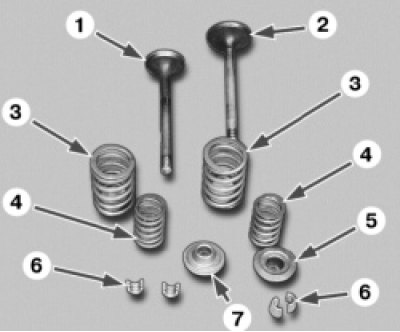

Привод клапанов состоит из следующих деталей:

Головка блока цилиндров (ремонт)

1 , 2 — клапаны; 3 — наружная пружина; 4 — внутренняя пружина; 5 — верхняя тарелка; 6 — сухарь; 7 — нижняя тарелка. Для замены или притирки клапанов все детали нужно снять с головки блока цилиндров.

Головка блока цилиндров (ремонт)

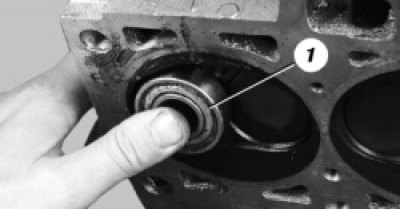

32. Установите под снимаемый клапан подходящий упор, например подшипник 1.

Головка блока цилиндров (ремонт)

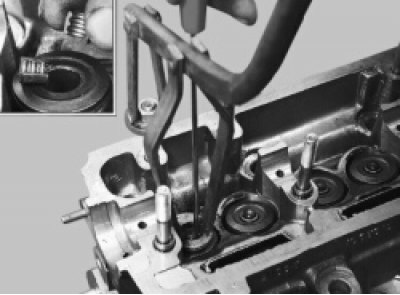

33. Установите приспособление для сжатия пружин клапанов и сожмите пружины клапана. Выньте с помощью отвертки или пинцета два сухаря.

Головка блока цилиндров (ремонт)

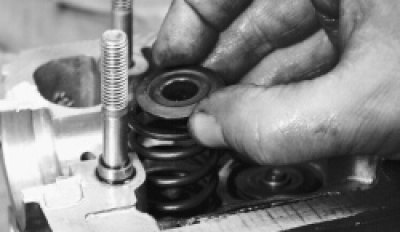

34. Выньте верхнюю тарелку пружины, наружную и внутреннюю пружины клапана. Аналогично выньте сухари, тарелки и пружины остальных клапанов.

Головка блока цилиндров (ремонт)

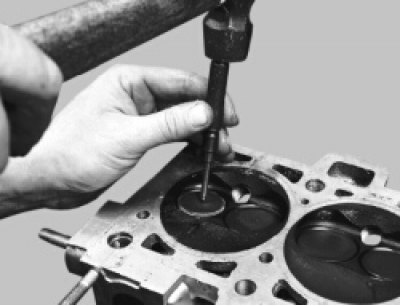

35. Промаркируйте клапаны номерами цилиндров, например накерните.

Головка блока цилиндров (ремонт)

36. Подтолкнув клапаны снизу, выньте их из головки блока.

Головка блока цилиндров (ремонт)

37. Снимите маслосъемные колпачки приспособлением или пассатижами (см. «Замена маслосъемных колпачков»).

Головка блока цилиндров (ремонт)

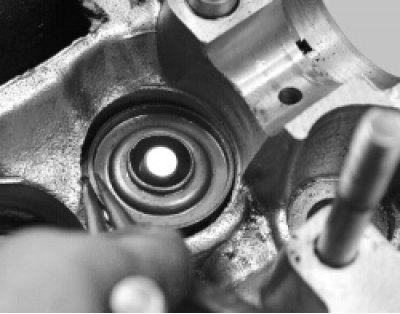

38. Снимите нижние тарелки пружин клапанов.
