Замена маслосъемных колпачков

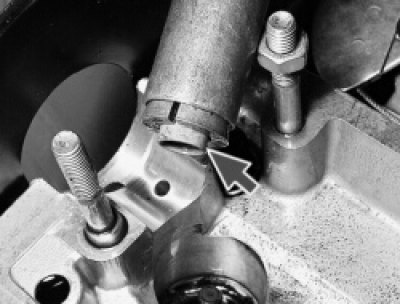

16. …спрессовав тем самым колпачок с втулки. Выньте колпачок из цанги приспособления. При отсутствии приспособления для снятия колпачков снимите их пассатижами. В этом случае усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов.

Замена маслосъемных колпачков

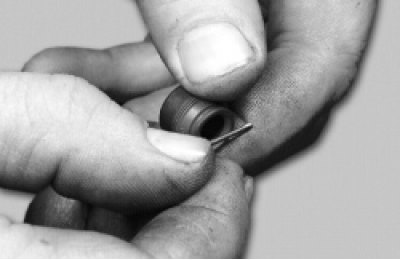

17. Перед установкой новых маслосъемных колпачков рекомендуется снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах.

Замена маслосъемных колпачков

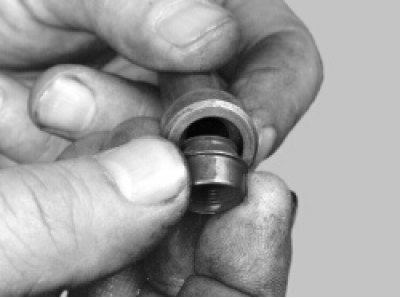

18. Смажьте маслосъемный колпачок моторным маслом и вставьте в оправку.

Замена маслосъемных колпачков

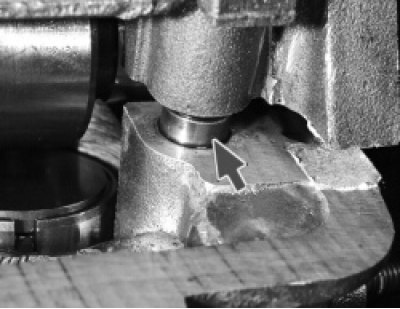

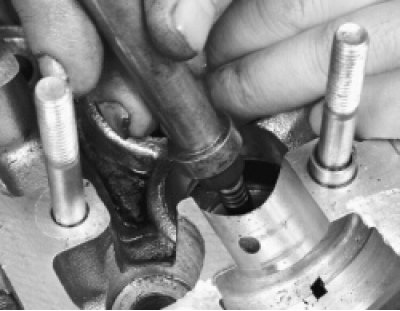

19. Осторожно запрессуйте колпачок до упора в нижнюю тарелку.

Замена маслосъемных колпачков

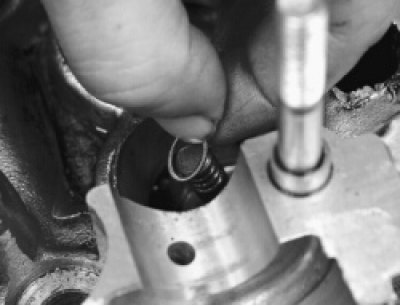

20. Установите на колпачок пружину, если ее снимали. Аналогичным образом замените остальные маслосъемные колпачки.

Замена маслосъемных колпачков

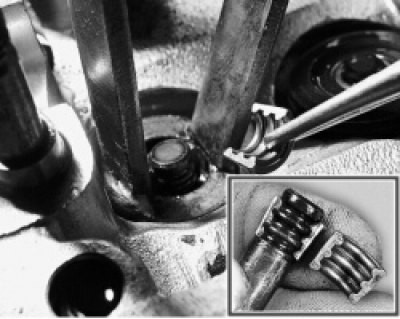

21. Установите пружины и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они установились в проточки стержня клапана. Выньте из отверстия под свечу оловянный пруток. После установки сухарей ударьте молотком через металлический стержень по торцам клапанов, чтобы сухари сели на место.

Замена маслосъемных колпачков

22. Смажьте моторным маслом опоры распределительного вала в головке блока и регулировочные шайбы толкателей.

Замена маслосъемных колпачков

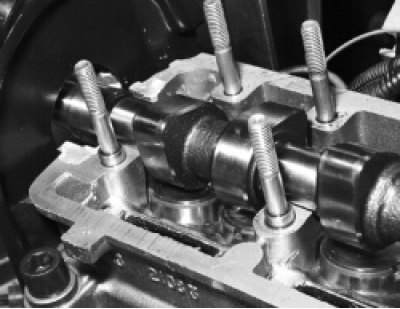

23. Установите распределительный вал в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.

Замена маслосъемных колпачков

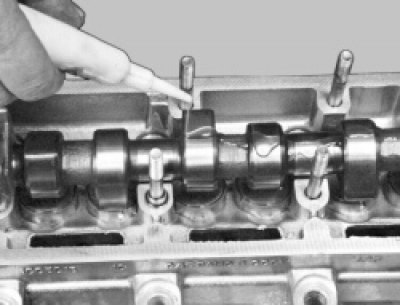

24. Смажьте моторным маслом шейки и кулачки распределительного вала.

Замена маслосъемных колпачков

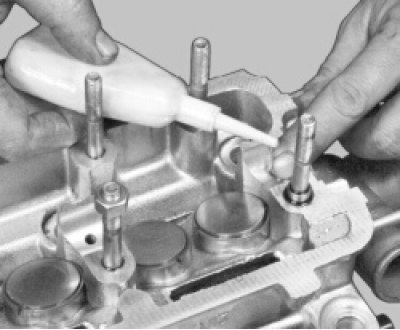

25. Нанесите герметик на головку блока в зоне крайних опор распределительного вала.

Замена маслосъемных колпачков

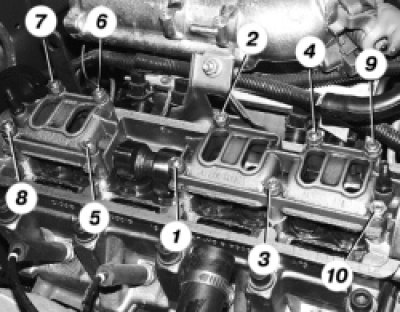

26. Установите корпуса подшипников распределительного вала, наденьте на шпильки шайбы и заверните гайки их крепления в два этапа в указанном порядке:

— затяните гайки до соприкосновения корпусов подшипников с поверхностью головки блока, при этом следите,
чтобы…

Замена маслосъемных колпачков

27. …направляющие втулки вошли в отверстия корпусов подшипников;

— окончательно затяните гайки в указанной последовательности.

28. Установите сальник распределительного вала (см. «Замена сальника распределительного вала» в подразделе «Замена деталей уплотнения двигателя»),

29. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапанов»). Далее установите все детали, соедините шланги и провода в порядке, обратном снятию.
