Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й — впускные.

Порядок регулировки зазоров не имеет значения.

Вам потребуются: приспособление для регулировки зазоров в приводе клапанов, набор щупов для проверки зазоров, регулировочные шайбы.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

2. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиву распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала. Затем поверните коленчатый вал еще на 40-50° — кулачки распределительного вала повернутся от толкателей.

ПРЕДУПРЕЖДЕНИЕ
Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).
ПОЛЕЗНЫЕ СОВЕТЫ
Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше IV) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности перемещать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

Регулировка зазоров в приводе клапанов

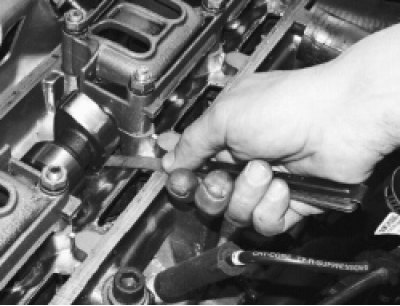

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых
отличаются от номинального. Запишите измеренные зазоры.

Регулировка зазоров в приводе клапанов

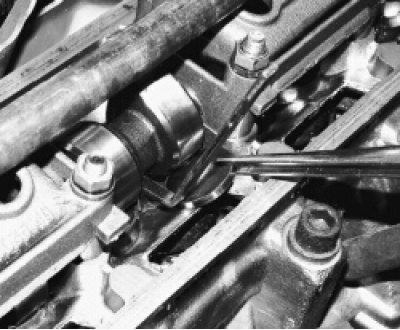

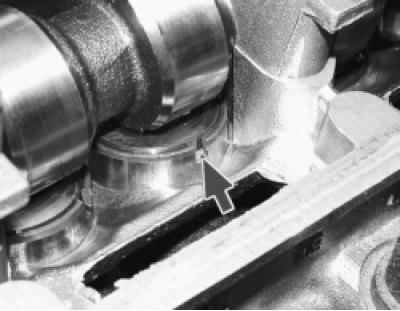

4. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).

Регулировка зазоров в приводе клапанов

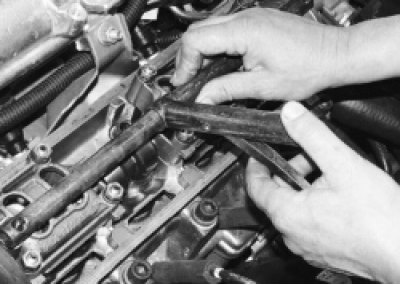

5. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.

Регулировка зазоров в приводе клапанов

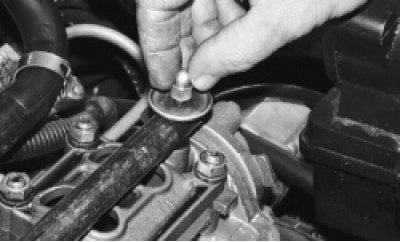

6. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.

Регулировка зазоров в приводе клапанов

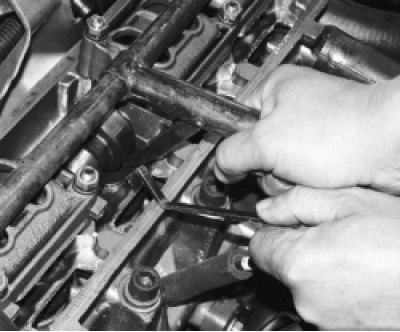

7. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы…

Регулировка зазоров в приводе клапанов

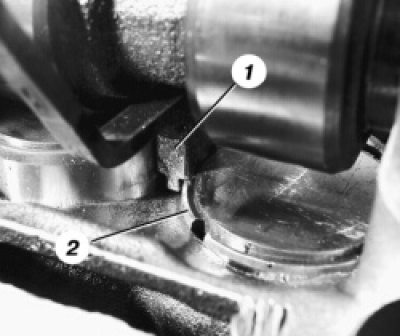

8. …выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.

Регулировка зазоров в приводе клапанов

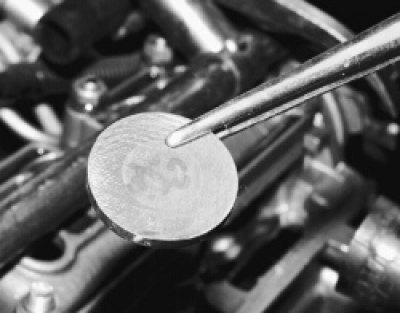

9. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.

Регулировка зазоров в приводе клапанов

10. Запишите толщину регулировочной шайбы — она нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.

11. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм) Н = В+А-С, где

А — значение измеренного зазора;

В — толщина старой шайбы;

С — номинальный зазор;

Н — толщина новой шайбы.

Например (для впускного клапана):

А=0,26 мм, В=3,75 мм, С=0,2 мм, тогда Н=3,75+0,26-0,2=3,81 мм.

В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу 3,8 мм.

12. Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.

13. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.

14. Поверните коленчатый вал на один оборот (360°) и отрегулируйте в аналогичном порядке зазоры в приводе 1, 2, 3 и 5-го клапанов. Затем в верхнюю часть головки блока залейте масло, если его удаляли.

Регулировка зазоров в приводе клапанов

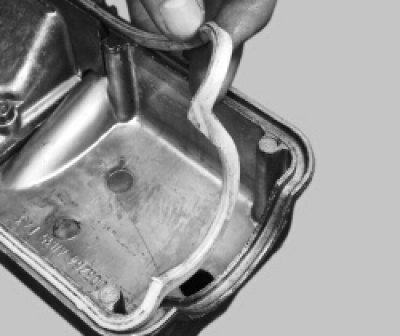

15. Проверьте состояние прокладки крышки головки блока, при необходимости замените ее.

16. Установите снятые детали в порядке, обратном снятию.
