Вам потребуются: торцовая головка «на 8», вороток, оправка для центрирования ведомого диска.

 Сцепление в разобранном виде

Сцепление в разобранном виде: 1 – нажимной диск; 2 – кожух сцепления; 3 – диафрагменная пружина; 4 – ведомый диск

1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»).

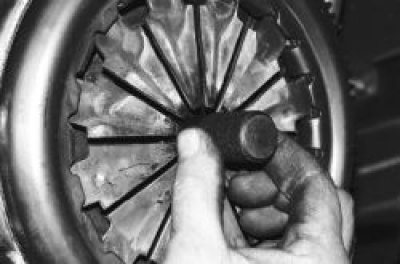

2. Установите оправку в отверстие ступицы ведомого диска 4

Установите оправку

ПРИМЕЧАНИЕ
Снять сцепление можно и без оправки, но при этом придерживайте ведомый диск — он может выпасть из кожуха сцепления.
ПОЛЕЗНЫЙ СОВЕТ
Оправку для центрирования ведомого диска можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.

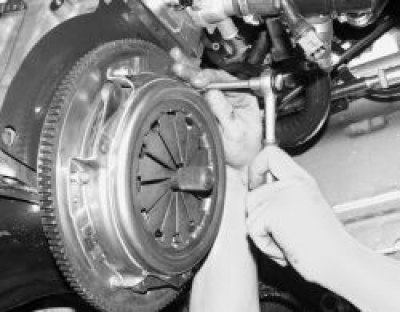

3. Выверните шесть болтов крепления кожуха сцепления. Снимите кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха. Придерживайте ведомый диск, чтобы он не выпал.

 Выверните шесть болтов

ПРИМЕЧАНИЕ

Ремонт сцепления

При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки. Для упора отвертки установите один болт крепления картера сцепления (для наглядности операция показана на снятом двигателе).

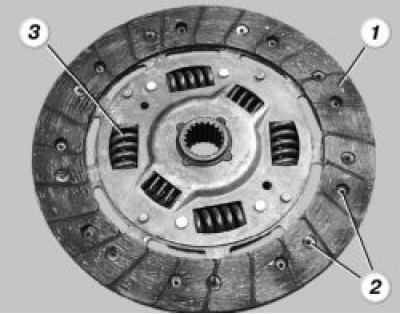

4. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1.
Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.
Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

Проверьте износ фрикционных накладок

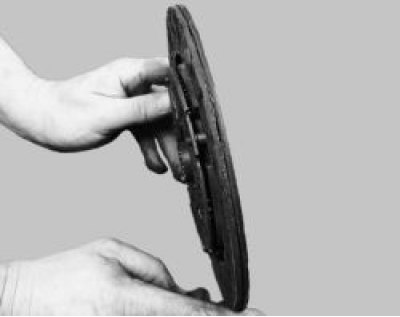

5. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

Проверьте биение ведомого диска

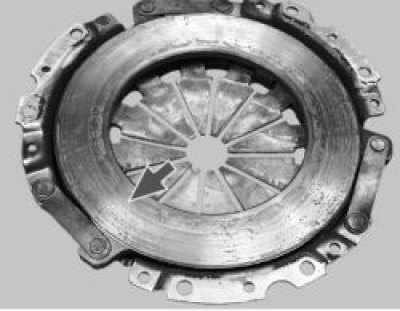

6. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

Осмотрите рабочие поверхности

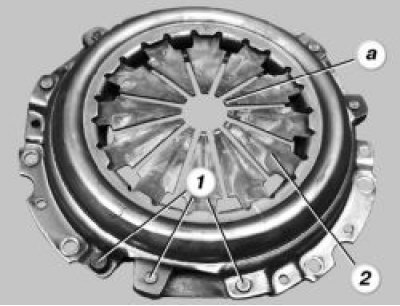

7. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска замените кожух с нажимным диском в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените кожух с нажимным диском в сборе.

оцените состояние

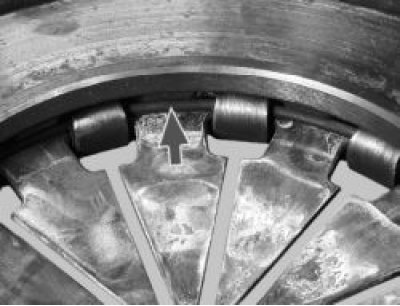

8. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените кожух с нажимным диском в сборе.

 оцените состояние опорных колец
