Проверка состояния ведущего диска сцепления

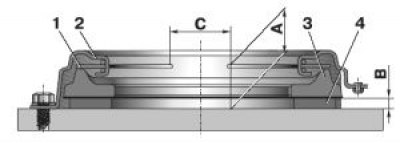

Проверка состояния ведущего диска сцепления: А, С – контролируемые размеры; В – расстояние между промежуточным кольцом 4 и маховиком; 1 – нажимная пружина; 2 – кожух; 3 – нажимной диск; 4 – промежуточное кольцо

Для проверки ведущей части сцепления закрепите нажимной диск 3 (рис. 5.5) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной В=(8,3±0,04) мм. Это приспособление заменяет маховик с ведомым диском.

Выключите сцепление три раза ходом выключения 8–9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм. Выполните следующее:

– проверьте, что ходу выключения (8,0±0,1) мм соответствует ход нажимного диска не менее 1,4 мм;
– разность значений отхода нажимного диска 3 не более 0,25 мм;
– размер А должен быть в пределах 29–31 мм;
– нагрузка на лепестках нажимной пружины 1 на диаметре С при ходе (8,0±0,1) мм должна быть не более 1100 Н, пик нагрузки выключения — не более 1300 Н.

9. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

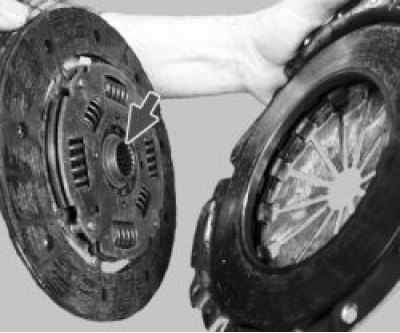

10. Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска более выступающая часть ступицы должна быть направлена в сторону нажимной пружины.

 Обратите внимание

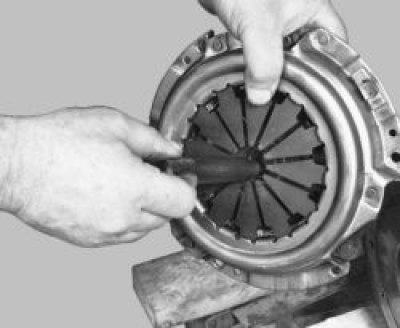

11. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины.

Вставьте центрирующую оправку

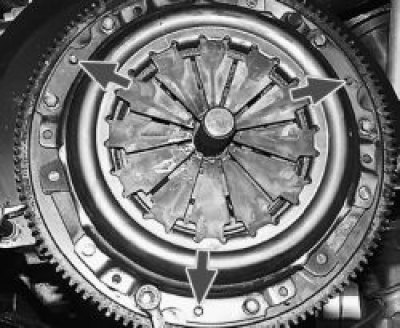

12. Установите сцепление на маховик по трем центрирующим штифтам (показаны стрелками) и вверните шесть болтов крепления сцепления к маховику равномерно крест-накрест, удерживая маховик от проворачивания. После этого выньте центрирующую оправку и установите коробку передач.

Установите сцепление на маховик
