Педали сцепления и тормоза в разобранном виде

Педали сцепления и тормоза в разобранном виде:
1 – ось педалей; 2 – втулки оси; 3 – оттяжная пружина педали сцепления; 4 – оттяжная пружина педали тормоза; 5 – стопорная скоба; 6 – педаль тормоза; 7 – дистанционная втулка; 8 – педаль сцепления

Если у педалей сцепления или тормоза (рис. 5.6) появился большой люфт, значит, изношены втулки оси педалей, их надо заменить.

ПРИМЕЧАНИЕ
Если нужно, замените также сломанные или растянутые оттяжные пружины педалей.

Вам потребуются: отвертка, пассатижи.

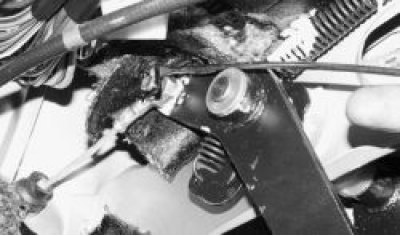

1. Снимите стопорную скобу с пальца педали сцепления.

Снимите стопорную скобу

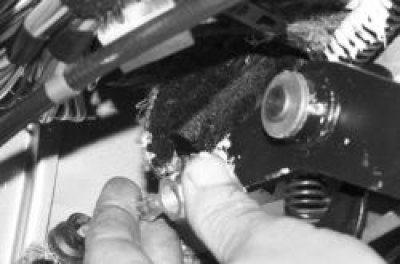

2. Отсоедините наконечник троса от педали сцепления.

Отсоедините наконечник троса

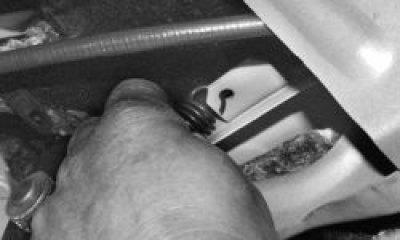

3. Отсоедините оттяжную пружину педали сцепления от кронштейна.

Отсоедините оттяжную пружину

4. Снимите стопорную скобу с пальца педали тормоза.

Снимите стопорную скобу

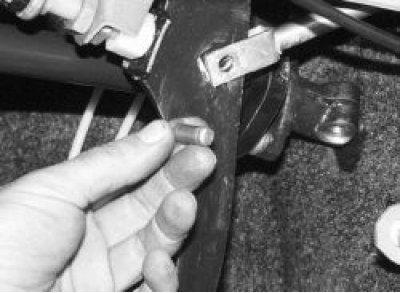

5. Выньте палец педали тормоза.

Выньте палец педали тормоза

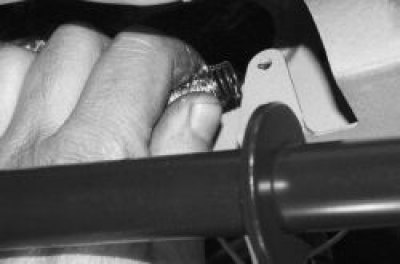

6. Отсоедините оттяжную пружину педали тормоза от кронштейна.

Отсоедините оттяжную пружину педали

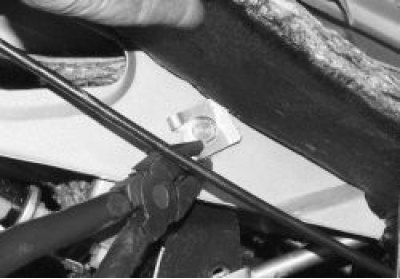

7. Снимите стопорную скобу с оси педалей.

 Снимите стопорную скобу

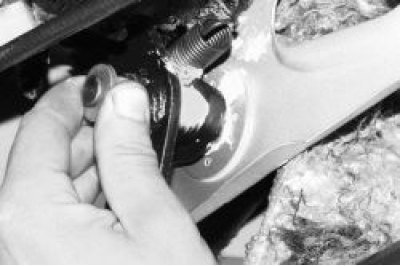

8. Извлеките ось педалей из отверстий кронштейна…

Извлеките ось педалей

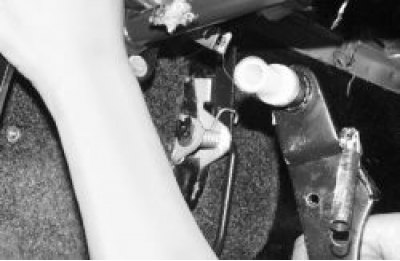

9. …и снимите с оси педаль тормоза с дистанционной втулкой.

снимите с оси педаль тормоза

10. Окончательно выньте ось из кронштейна вместе с педалью сцепления. Снимите педаль с оси и выньте втулки.

 выньте ось из кронштейна

11. Установите педали в обратном порядке, предварительно смазав трущиеся детали смазкой Литол-24 или ЛСЦ-15.
