ПРЕДУПРЕЖДЕНИЕ
Если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.

Вам потребуются: ключи «на 10», «на 12», «на 13», «на 17», торцовые головки «на 10», «на 13», «на 17», отвертка, пассатижи.

1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»). Очистите ее от грязи и вымойте снаружи.

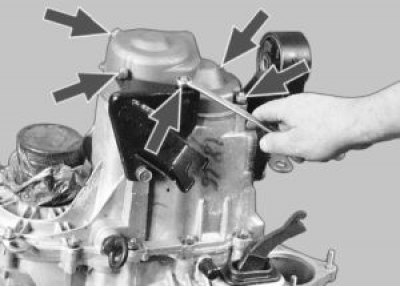

2. Установите коробку передач вертикально вверх. Отверните шесть гаек крепления задней крышки.

 Установите коробку передач

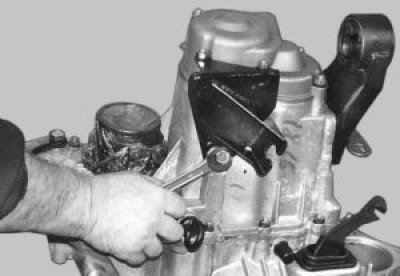

3. Выверните болт крепления и снимите кронштейн троса сцепления.

Выверните болт крепления

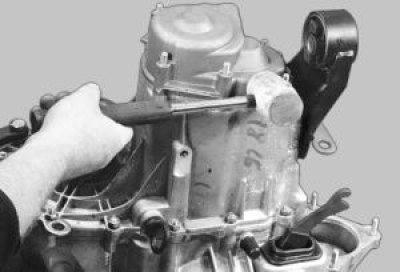

4. Аккуратно строньте с места ударами резинового молотка заднюю крышку.

 строньте с места заднюю крышку

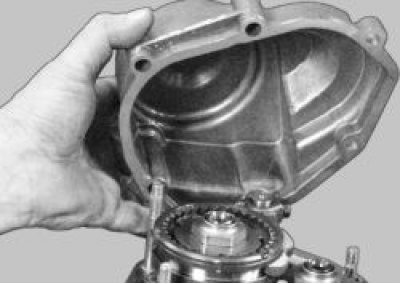

5. Снимите заднюю крышку с картера коробки передач…

Снимите заднюю крышку

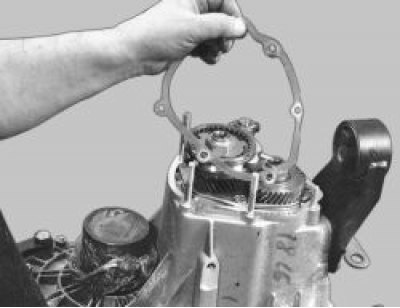

6. …и уплотнительную прокладку крышки.

 уплотнительную прокладку крышки

ПРЕДУПРЕЖДЕНИЕ
Снимайте уплотнительную прокладку аккуратно, поскольку неповрежденную прокладку при сборке можно установить вновь.

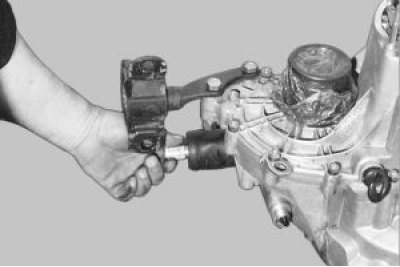

7. Включите III или IV передачу.

Включите III или IV передачу

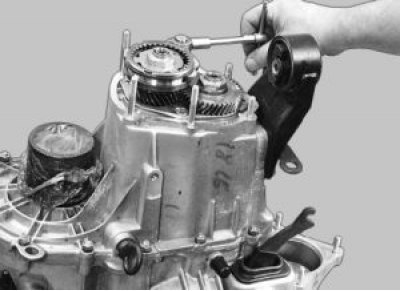

8. Выверните болт крепления вилки V передачи и включите V передачу, переместив вниз муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней.

 Выверните болт крепления вилки

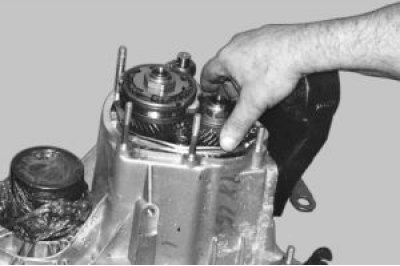

9. Убедитесь, что валы не проворачиваются.

 Убедитесь, что валы не проворачиваются.

10. Расконтрите и отверните гайки на вторичном…

Расконтрите и отверните гайки на вторичном

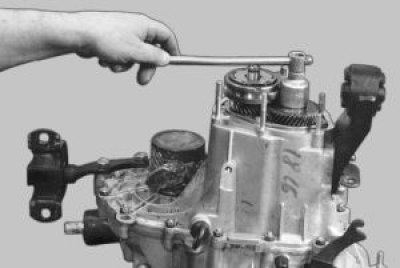

11. …и первичном валах.

 первичном валах

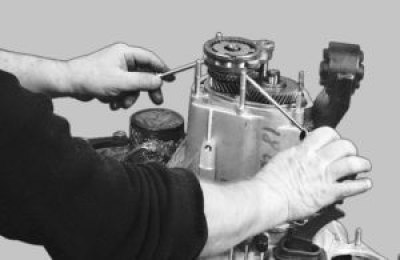

12. Подденьте отвертками за ступицу синхронизатор V передачи…

Подденьте отвертками за ступицу синхронизатор

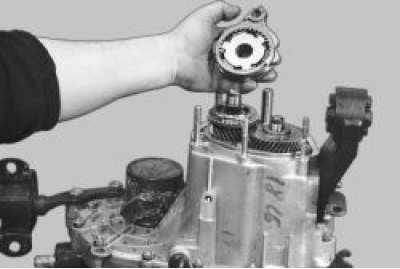

13. …и снимите его вместе с вилкой. Выньте вилку из муфты.

Выньте вилку из муфты.

ПРЕДУПРЕЖДЕНИЕ
Снимать синхронизатор надо осторожно. Следите, чтобы муфта синхронизатора не сошла со ступицы — могут рассыпаться подпружиненные фиксирующие шарики синхронизатора.

14. Снимите блокирующее кольцо синхронизатора V передачи.

Снимите блокирующее кольцо

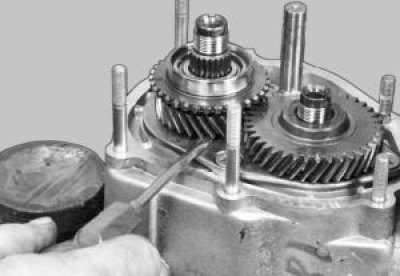

15. Подденьте отверткой ведомую шестерню V передачи…

Подденьте отверткой ведомую шестерню

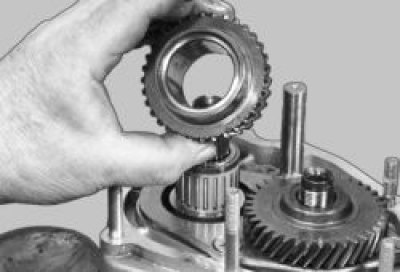

16. …и снимите ее с вторичного вала.

снимите ее с вторичного вала

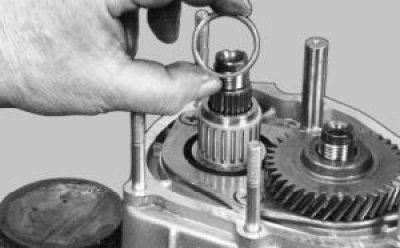

17. Снимите упорное кольцо игольчатого подшипника.

Снимите упорное кольцо

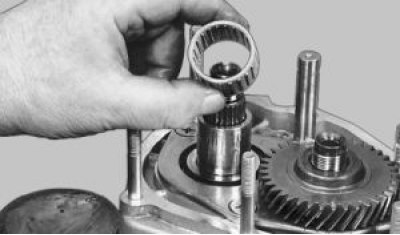

18. Снимите игольчатый подшипник шестерни V передачи.

Снимите игольчатый подшипник

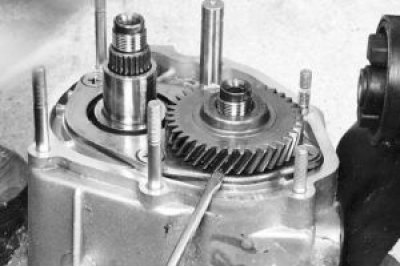

19. Подденьте отверткой ведущую шестерню V передачи…

Подденьте отверткой ведущую шестерню

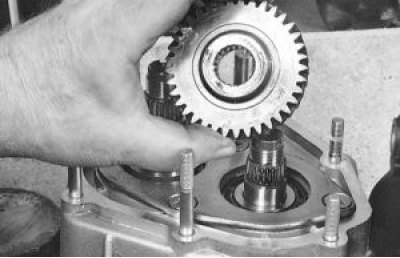

20. …и снимите ее с первичного вала.

снимите ее с первичного вала
