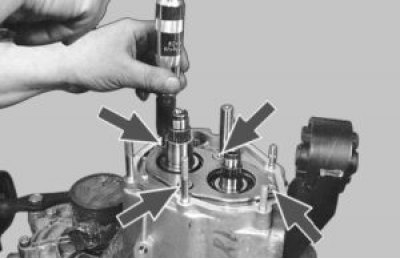

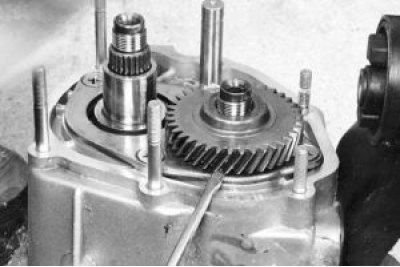

21. С помощью ударной отвертки выверните четыре винта крепления пластины подшипников…

 выверните четыре винта крепления пластины подшипников

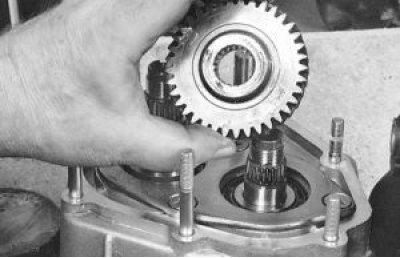

22. …и снимите пластину.

 снимите пластину.

23. Подденьте отвертками и снимите с вторичного вала втулку игольчатого подшипника V передачи.

снимите с вторичного вала втулку игольчатого подшипника

24. Снимите упорную шайбу с вторичного вала.

Снимите упорную шайбу

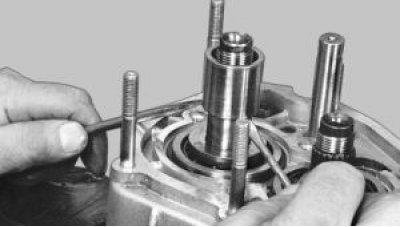

25. Снимите стопорное кольцо подшипника первичного вала. Для этого подожмите одной отверткой стопорное кольцо к кольцу подшипника, а другой отверткой выведите кольцо из канавки.

Снимите стопорное кольцо подшипника

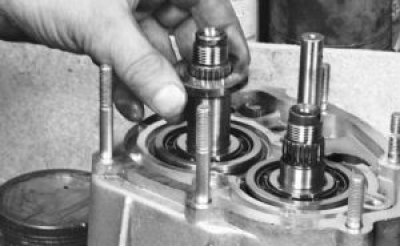

26. Аналогичным образом снимите стопорное кольцо подшипника вторичного вала.

снимите стопорное кольцо подшипника вторичного вала

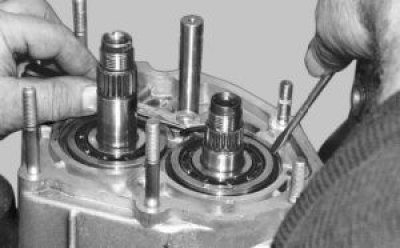

27. Выверните пробку фиксатора.

Выверните пробку фиксатора

28. Осторожно извлеките шарик фиксатора с пружиной. Аналогичным образом извлеките еще два фиксатора.

 извлеките шарик фиксатора с пружиной

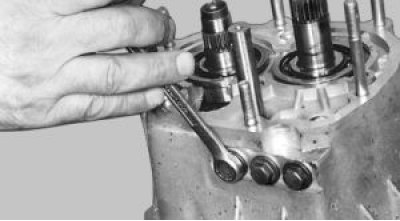

29. Выверните два болта крепления…

 Выверните два болта крепления

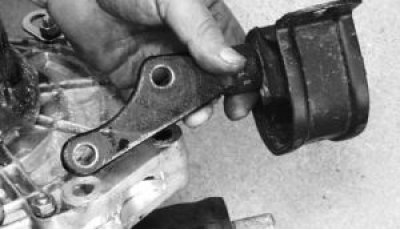

30. …и снимите заднюю опору силового агрегата.

снимите заднюю опору

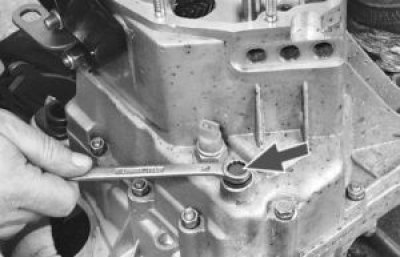

31. Выверните пробку фиксатора заднего хода. Наклоните коробку и извлеките шарик фиксатора с пружиной.

Выверните пробку фиксатора заднего хода

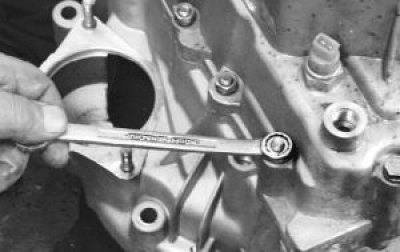

32. Отверните двенадцать гаек и выверните болт крепления картера коробки передач к картеру сцепления.

Отверните двенадцать гаек

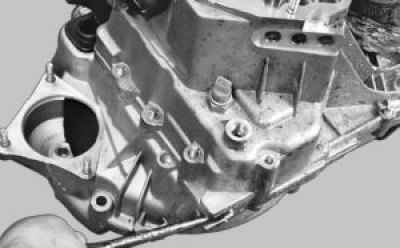

33. С помощью большой отвертки аккуратно разъедините картеры сцепления и коробки передач.

разъедините картеры сцепления и коробки

ПРИМЕЧАНИЕ

Разборка коробки передач и дефектовка

Между картерами есть три места, куда можно вставить отвертку, чтобы не повредить уплотнительную прокладку. Поочередно вставляйте в эти пазы отвертку и аккуратно покачивайте до тех пор, пока картеры не разъединятся.

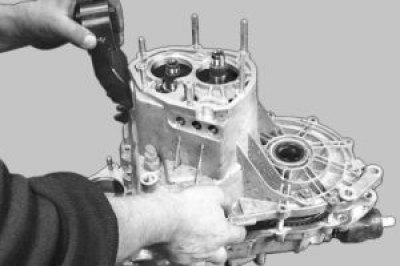

34. Снимите картер коробки передач.

Снимите картер коробки передач

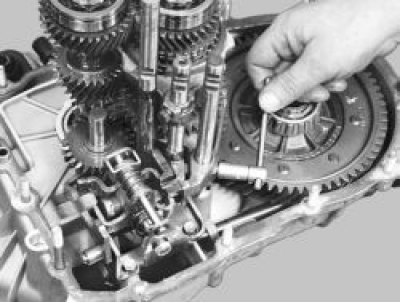

35. Выверните болт крепления вилки переключения I и II передач.

Выверните болт крепления вилки

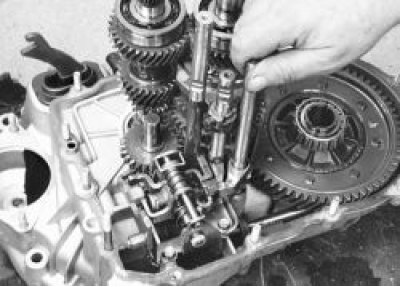

36. Приподнимите шток и снимите его вместе с вилкой переключения I и II передач.

Приподнимите шток

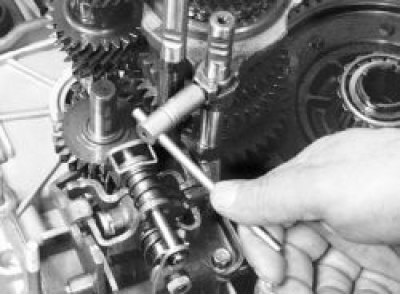

37. Выверните болт крепления вилки переключения III и IV передач.

Выверните болт крепления вилки

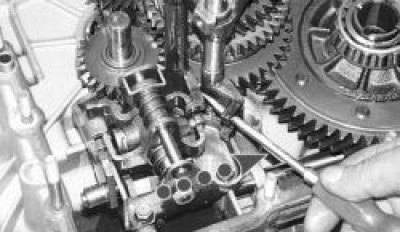

38. Выведите головку штока из зацепления с рычагом…

 Выведите головку штока

39. …и снимите его вместе с вилкой.

снимите его вместе с вилкой

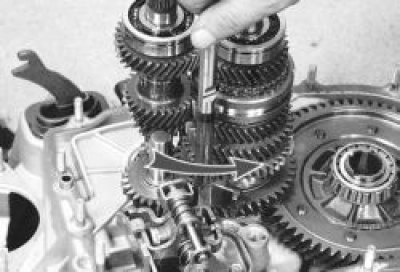

40. Поверните шток вилки V передачи, выведя его головку из рычага. Выньте шток.

 Выньте шток
