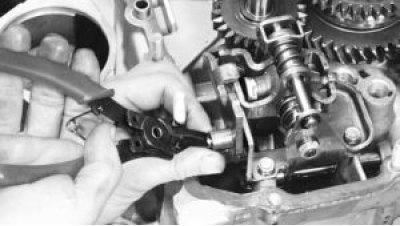

41. Снимите стопорное кольцо.

Снимите стопорное кольцо

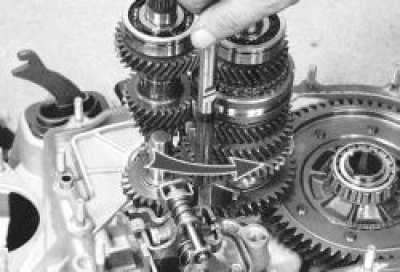

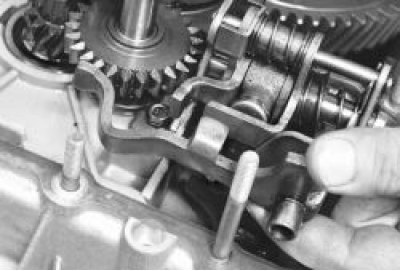

42. Снимите вилку включения заднего хода.

Снимите вилку включения заднего хода

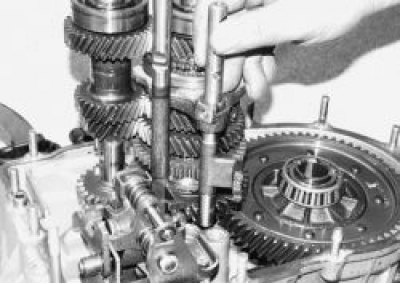

43. Снимите шестерню заднего хода с осью.

Снимите шестерню заднего хода

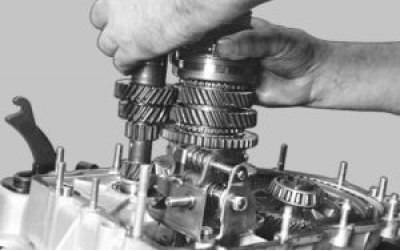

44. Слегка покачивая, выньте одновременно первичный и вторичный валы.

выньте одновременно первичный и вторичный валы

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

При снятии обоих валов коробки передач внутренние кольца передних подшипников остаются на валах.

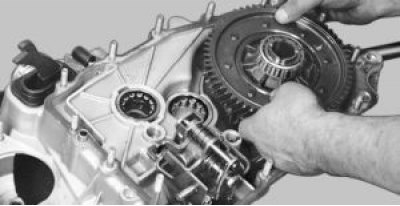

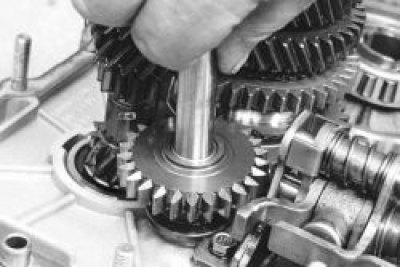

45. Выньте ведомую шестерню главной передачи вместе с дифференциалом.

Выньте ведомую шестерню

46. Выверните три болта крепления…

Выверните три болта крепления

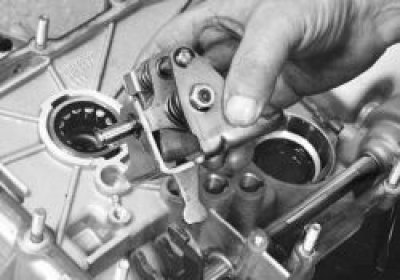

47. …и снимите механизм переключения передач.

снимите механизм переключения передач

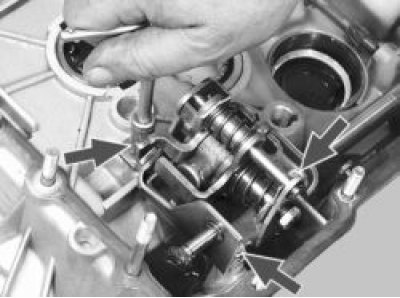

48. Аккуратно снимите уплотнительную прокладку.

снимите уплотнительную прокладку

ПОЛЕЗНЫЙ СОВЕТ
Не повредите уплотнительную прокладку при снятии. Неповрежденную прокладку при сборке коробки передач можно использовать вновь.

49. Выпрессуйте передний подшипник вторичного вала из картера сцепления. Для этого можно использовать лапку съемника или аналогичный инструмент.

Выпрессуйте передний подшипник

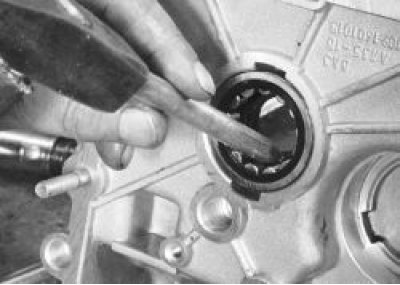

50. Чтобы заменить передний подшипник первичного вала, выпрессуйте сальник.

выпрессуйте сальник

ПРЕДУПРЕЖДЕНИЯ
Выпрессовывайте передние подшипники первичного вала и сальник только при их замене или замене картера сцепления. Невозможно выпрессовать сальник первичного вала, не повредив его. Поэтому при замене подшипника первичного вала вам потребуется новый сальник.

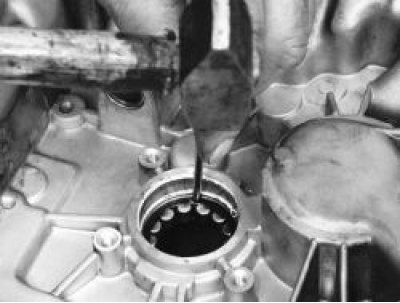

51. Выпрессуйте подшипник внутрь картера, прикладывая усилие к наружному кольцу подшипника.

Выпрессуйте подшипник внутрь картера

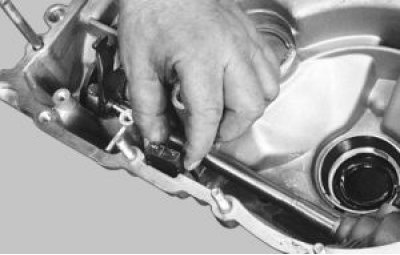

52. Выньте магнит из картера сцепления.

Выньте магнит из картера

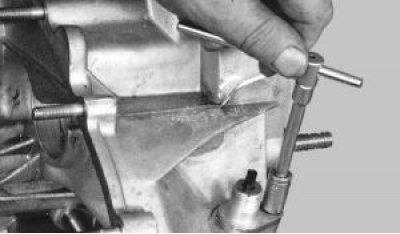

53. Отверните гайку крепления корпуса привода датчика скорости.

Отверните гайку крепления

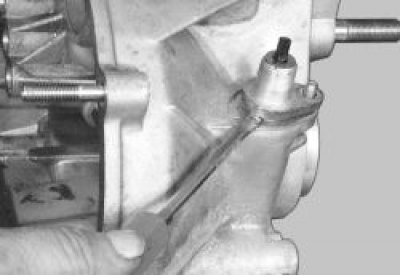

54. Подденьте отверткой корпус…

Подденьте отверткой корпус

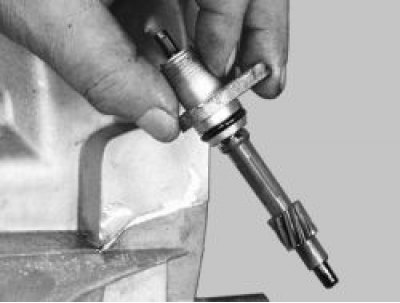

55. …и снимите корпус с ведомой шестерней привода датчика.

снимите корпус с ведомой шестерней

ПРИМЕЧАНИЕ

Разборка коробки передач и дефектовка

Если в процессе эксплуатации были замечены следы подтекания масла через отверстие для привода датчика скорости, замените резиновое уплотнительное кольцо на корпусе привода.

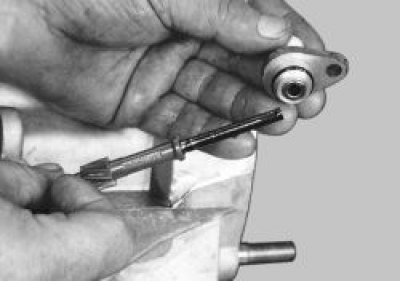

56. Выньте из корпуса ведомую шестерню с валом привода датчика.

Выньте из корпуса ведомую шестерню

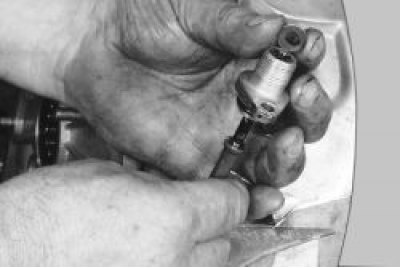

57. Вытолкните уплотнительное кольцо из корпуса привода.

Вытолкните уплотнительное кольцо

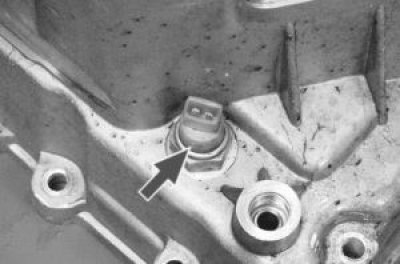

58. Выверните из картера коробки передач выключатель света заднего хода.

 Выверните выключатель света заднего хода
