1. Снимите синхронизатор с вторичного вала (см. «Ремонт вторичного вала» в подразделе «Коробка передач»).

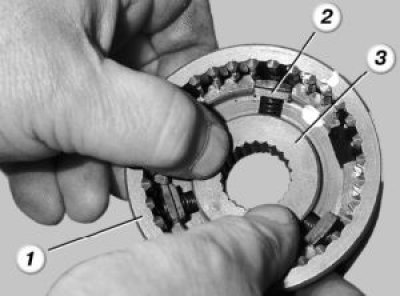

2. Перед разборкой промаркируйте положение муфты 3 относительно ступицы 1. Разберите аккуратно синхронизатор, сняв муфту со ступицы. Следите за тем, чтобы подпружиненные сухари 2 с шариками не разлетелись в разные стороны.

 промаркируйте положение муфты

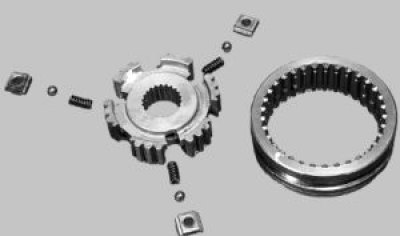

3. Осмотрите детали синхронизатора. Сколы и забоины на шлицах ступицы и муфты недопустимы (особенно обратите внимание на торцы зубьев муфты). Недопустимы повреждения или следы заедания на сухарях, шариках и пружинах.

Осмотрите детали синхронизатора

4. Замените дефектные детали или синхронизатор в сборе.

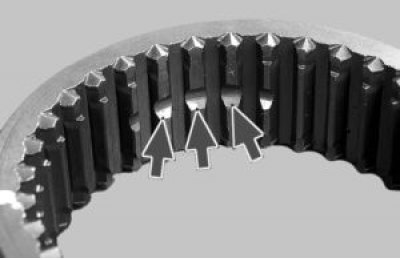

5. Установите муфту на ступицу в соответствии с ранее сделанными метками.

Установите муфту на ступицу

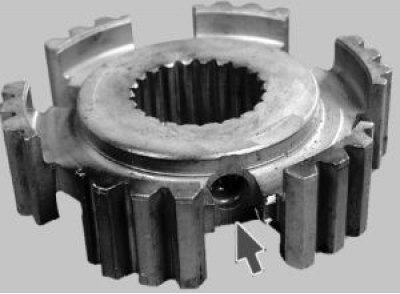

6. Три большие проточки на шлицах муфты должны совпасть с пазами ступицы под фиксаторы (с отверстиями).

Ремонт синхронизатора

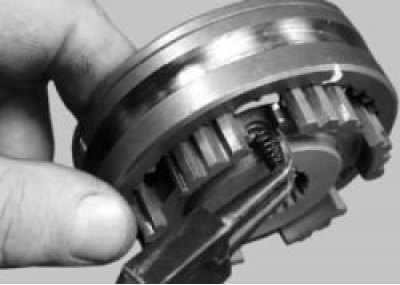

7. Смажьте пружину фиксатора пластичной смазкой и вставьте ее в отверстие в пазу ступицы.

Смажьте пружину фиксатора

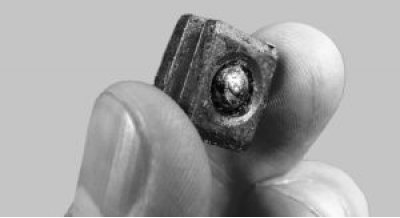

8. Смажьте сухарь литолом и вставьте в его отверстие шарик.

Смажьте сухарь литолом

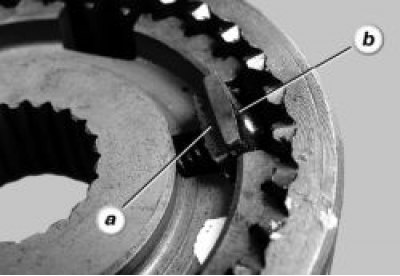

9. Сжимая пружину, вставьте сухарь с шариком в паз ступицы. Проточки a на сухаре должны быть наружу, сферическая (большая) поверхность b — обращена к муфте.

вставьте сухарь

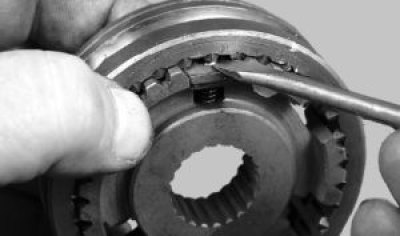

10. Протолкните сухарь так, чтобы шарик попал в проточки на шлицах муфты.

Протолкните сухарь

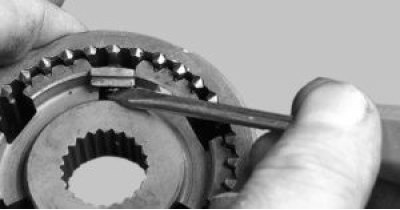

11. Поправьте отверткой пружину так, чтобы она попала в отверстие сухаря.

Поправьте отверткой пружину

12. Аналогично установите остальные фиксаторы.
