Расположение телескопической стойки передней подвески показано на рисунке.

Расположение передней подвески на автомобиле

Расположение передней подвески на автомобиле (защита картера двигателя для наглядности снята): 1 – телескопическая стойка; 2 – кронштейн растяжки; 3 – растяжка; 4 – рычаг передней подвески; 5 – шаровой шарнир рычага; 6 – поворотный кулак; 7 – стойка стабилизатора поперечной устойчивости; 8 – штанга стабилизатора поперечной устойчивости.

Вам потребуются: ключи «на 17», «на 19», «на 13», ключ для верхнего крепления амортизатора, приспособления для стяжки пружины стойки.

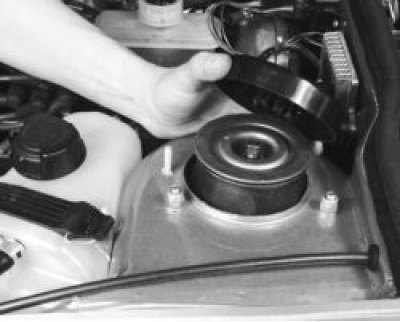

1. Снимите защитный колпак верхнего крепления стойки.

Снимите защитный колпак

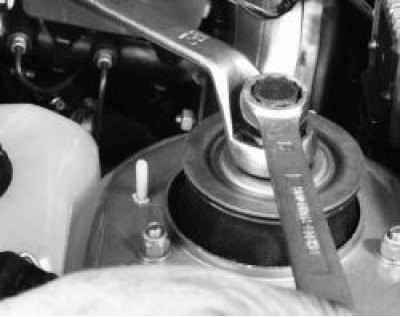

2. Ослабьте гайку верхнего крепления штока амортизатора специальным ключом.

Ослабьте гайку верхнего крепления

ПОЛЕЗНЫЙ СОВЕТ

Снятие и установка передней стойки

Приобретите специальный ключ для гайки верхнего крепления амортизатора. Без него довольно трудно ослабить гайку.

3. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса. Приподнимите домкратом переднюю часть автомобиля и установите ее на опоры. Снимите колесо.

ПРЕДУПРЕЖДЕНИЕ
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

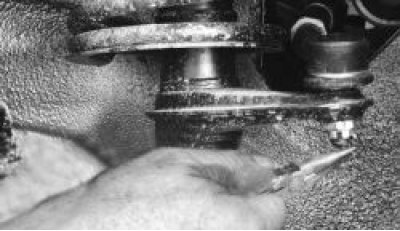

4. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

Выньте шплинт гайки

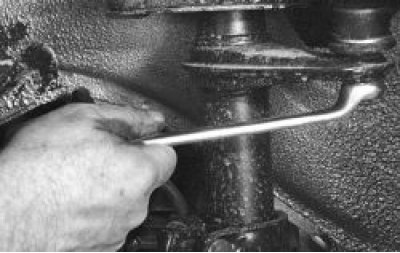

5. Отверните гайку крепления шарового шарнира рулевой тяги и выпрессуйте палец шарнира из поворотного рычага.

Отверните гайку крепления шарового шарнира

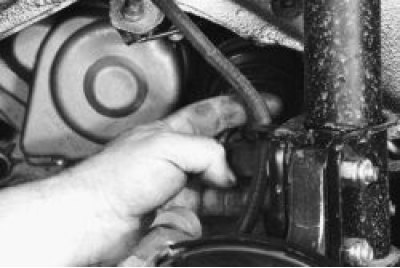

6. Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом.

Выньте из кронштейна резиновый уплотнитель

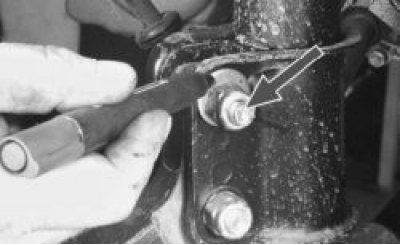

7. Промаркируйте положение эксцентрика (верхний болт) относительно скобы стойки.

Промаркируйте положение эксцентрика

ПРИМЕЧАНИЕ

болт с эксцентриком

Так выглядит болт с эксцентриком.

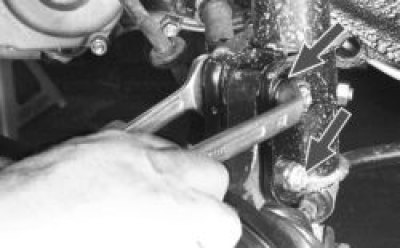

8. Отверните две гайки и выньте оба болта крепления.

Отверните две гайки

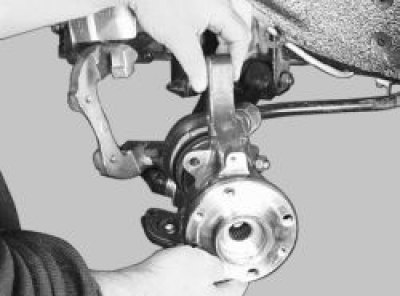

9. Выведите проушину поворотного кулака из скобы стойки.

Выведите проушину поворотного кулака

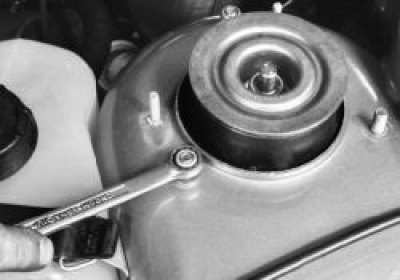

10. Отверните три гайки верхнего крепления стойки.

Отверните три гайки верхнего крепления

11. Выньте стойку вниз через нишу колеса.

Выньте стойку

12. Установите телескопическую стойку в порядке, обратном снятию. При установке старой стойки поверните эксцентриковую шайбу в соответствии с ранее сделанными метками и, удерживая регулировочный болт в этом положении от проворачивания, затяните гайку его крепления. После установки проверьте и при необходимости отрегулируйте схождение и развал управляемых колес.
