ПРЕДУПРЕЖДЕНИЕ
Перед тем как поднять заднюю часть автомобиля, включите I передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите надежные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.

Вам потребуются: ключи «на 17», «на 19», отвертка.

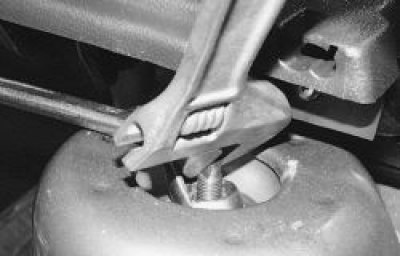

1. Снимите защитный колпак верхнего крепления стойки в багажнике, отверните гайку верхнего крепления стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой.

Снимите защитный колпак

2. Снимите колесо.

ПРЕДУПРЕЖДЕНИЕ
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

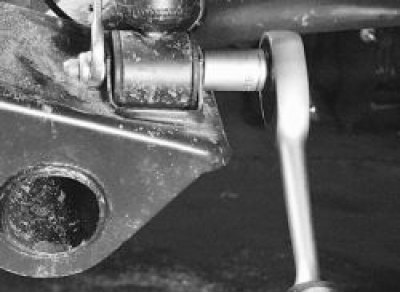

3. Отверните гайку нижнего крепления амортизатора и выньте болт.

Отверните гайку нижнего крепления

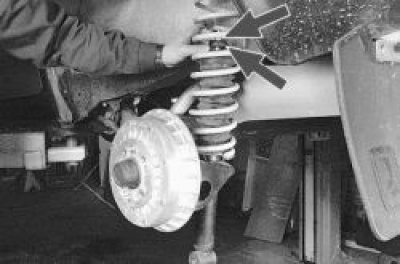

4. Опустите амортизатор и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины.

снимите со штока амортизатора нижнюю подушку

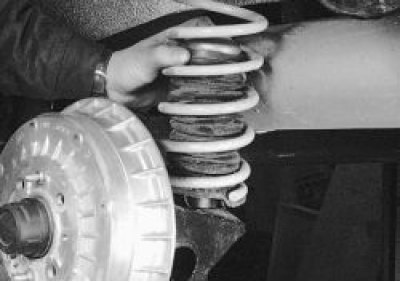

5. Утопите вниз шток амортизатора.

Утопите вниз шток

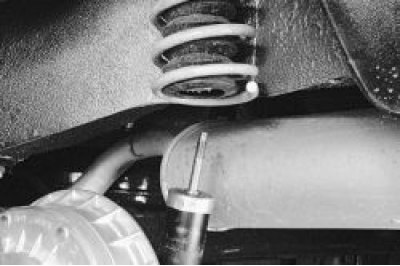

6. Снимите пружину с защитным чехлом, крышкой и буфером сжатия.

Снимите пружину

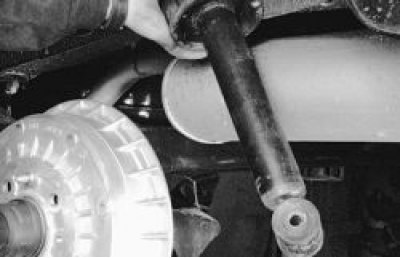

7. Выньте амортизатор из ниши заднего колеса.

Выньте амортизатор

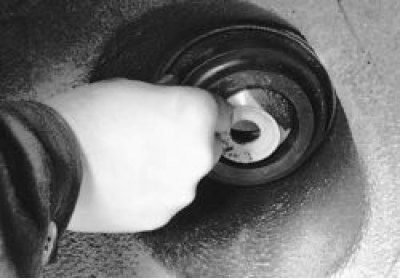

8. Снимите изоляционную прокладку с верхней опорной чашки пружины (если она не осталась на пружине).

Снимите изоляционную прокладку

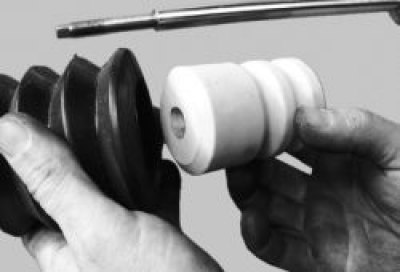

9. Выньте чехол из пружины и удалите из него буфер хода сжатия.

 удалите  буфер хода сжатия

10. Проверьте амортизатор аналогично амортизатору передней подвески.

11. Замените дефектную резинометаллическую втулку нижнего крепления амортизатора.

Замените дефектную резинометаллическую втулку

12. Замените порванные или потерявшие упругость подушки.

13. Замените порванный чехол. При замене чехла снимите с него крышку.

Замените порванный чехол

14. Замените разрушенный или поврежденный буфер хода сжатия.

15. Замените порванную или потерявшую упругость изоляционную прокладку.

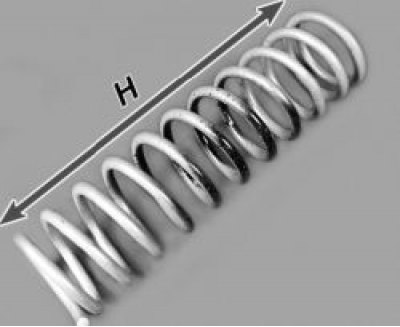

16. Замените пружину, если на ней обнаружены трещины или деформация витков. Проверьте осадку пружины, для чего три раза «прожмите» пружину до соприкосновения витков.
Затем приложите к пружине нагрузку 3188 Н (325 кгс). Длина пружины Н под указанной нагрузкой должна быть не менее 201 мм (182 мм — для автомобилей, поставляемых на экспорт).
Если длина пружины с желтой маркировкой (класс А) менее 207 мм (188 мм — для автомобилей, поставляемых на экспорт), замените ее на пружину с зеленой маркировкой (класс В).
Сжатие пружины проводите по оси пружины, а опорные поверхности должны соответствовать поверхностям опорных чашек амортизаторов и кузова. Рекомендуется заменять обе пружины задней подвески, пружины должны быть одной группы.

Замена амортизатора и пружины подвески

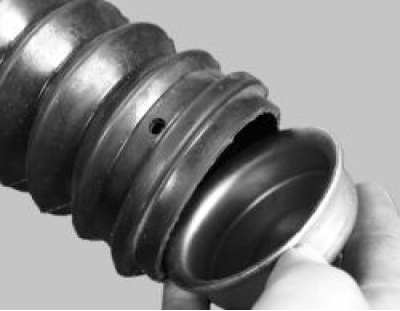

17. Соберите стойку в порядке, обратном разборке. При установке крышки на кожух заправьте его кромку на фланец крышки.

заправьте его кромку на фланец крышки

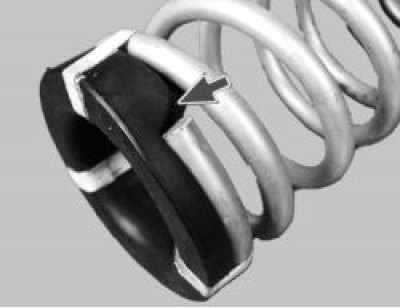

18. Изоляционную прокладку установите на пружину сначала так, чтобы конец пружины упирался в выступ прокладки. Прикрепите прокладку к пружине изоляционной лентой, чтобы она не соскакивала при установке пружины.

 прокладку установите на пружину

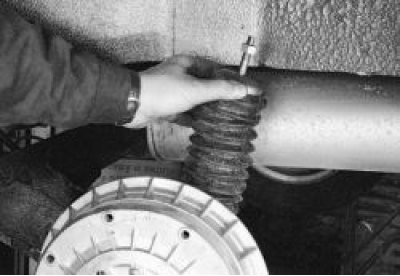

19. Закрепите стойку и наденьте на нее защитный чехол с крышкой. Вытяните шток амортизатора и установите на него нижнюю подушку с опорной шайбой и распорной втулкой.

наденьте защитный чехол

ПРИМЕЧАНИЕ

Замена амортизатора и пружины подвески

Шток амортизатора легко вытянуть, если навинтить на него гайку.

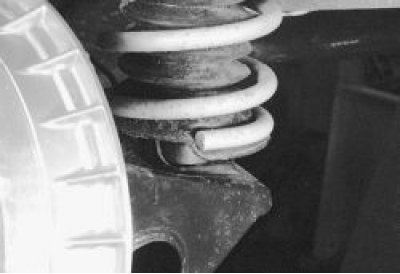

20. Установите пружину на стойку так, чтобы начало первого витка попало в подштамповку в нижней чашке.

Установите пружину на стойку

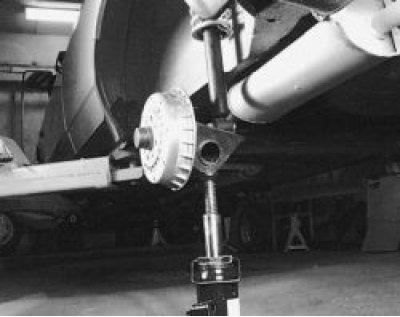

21. Чтобы сжать пружину при установке стойки, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова.

подставьте домкрат под балку

22. Установите на шток амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления стойки, удерживая шток от проворачивания вторым ключом.

23. Опустите автомобиль на землю, несколько раз сильно качните его. Затяните соответствующими моментами гайку нижнего крепления амортизатора к балке – 68–84 Н·м (6,8–8,4 кгс·м), гайку верхнего крепления амортизатора – 51–63 Н·м (5,1–6,3 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.
