Проверка и регулировка углов установки колес выполняются на специальных стендах согласно инструкции по эксплуатации стенда.

ПРЕДУПРЕЖДЕНИЕ
Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

У нового обкатанного автомобиля в снаряженном состоянии при полезной нагрузке 3136 Н (320 кгс) [4 человека и 392 Н (40 кгс) груза в багажнике] углы установки передних колес должны быть следующими:

— развал…..0°±30’

— схождение…..(0±1) мм

— угол продольного наклона оси поворота…..1°30’±30’

Перед регулировкой углов установки колес проверьте следующее:
– давление воздуха в шинах;
– радиальное и осевое биение дисков колес: осевое не должно превышать 1 мм, радиальное – 0,7 мм;
– свободный ход (люфт) рулевого колеса;
– свободный ход (люфт) в подшипниках ступиц передних колес;
– техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).

Замеченные неисправности устраните.

После установки автомобиля на стенд, непосредственно перед контролем углов, «прожмите» подвеску автомобиля, прикладывая 2–3 раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

При проверке и регулировке углов установки колес сначала проверьте и отрегулируйте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота. Если угол не соответствует данным, приведенным выше, измените количество регулировочных шайб, установленных на обоих концах растяжек подвески. Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части. И наоборот, для уменьшения угла добавьте количество шайб, но только в задней части растяжки, так как впереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки. При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении указанных требований возможно ослабление затяжки гаек крепления растяжек.

Число регулировочных шайб на растяжке не должно быть более двух впереди и четырех сзади.

Для того чтобы не изменилось положение растяжки относительно рычага подвески при регулировке продольного наклона оси поворота, пользуйтесь специальным приспособлением, которое фиксирует растяжку относительно рычага и тем самым не позволяет поворачиваться растяжке от воздействия усилий при заворачивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки. При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19’.

Проверка и регулировка углов установки передних колес

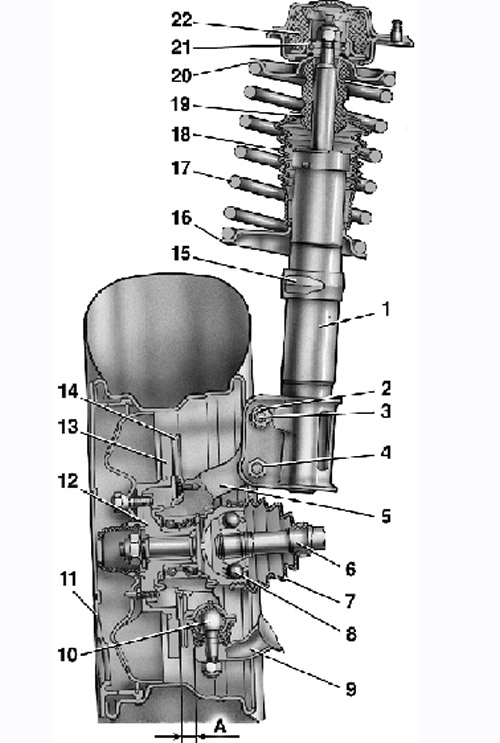

Передняя подвеска в сборе: А – контрольный размер; 1 – телескопическая стойка; 2 – гайка; 3 – эксцентриковый болт; 4 – гайка; 5 – поворотный кулак; 6 – вал привода переднего колеса; 7 – защитный чехол шарнира; 8 – наружный шарнир вала; 9 – нижний рычаг; 10 – шаровая опора; 11 – декоративный диск (колпак) колеса; 12 – ступица; 13 – тормозной диск; 14 – защитный кожух; 15 – поворотный рычаг; 16 – нижняя опорная чашка; 17 – пружина подвески; 18 – защитный чехол телескопической стойки; 19 – буфер хода сжатия; 20 – верхняя опорная чашка; 21 – подшипник верхней опоры; 22 – верхняя опора стойки

Угол развала передних колес. Если угол развала отличается от нормы, отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт 3 (см. рис.), установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

Рулевой механизм в сборе

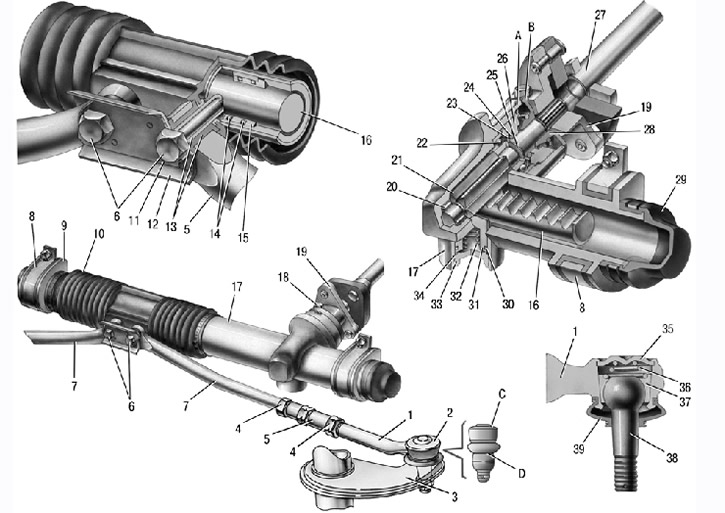

Рулевой механизм в сборе с приводом: 1 – наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 – поворотный рычаг; 4 – контргайка; 5 – тяга; 6 – болты крепления рулевых тяг к рейке; 7 – внутренние наконечники рулевых тяг; 8 – скоба крепления рулевого механизма; 9 – опора рулевого механизма; 10 – защитный чехол; 11 – стопорная пластина; 12 – соединительная пластина; 13 – резинометаллический шарнир; 14 – демпфирующие кольца; 15 – опорная втулка рейки; 16 – рейка; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – фланец эластичной муфты; 20 – роликовый подшипник; 21 – приводная шестерня; 22 – шариковый подшипник; 23 – стопорное кольцо; 24 – защитная шайба; 25 – уплотнительное кольцо; 26 – гайка подшипника; 27 – промежуточный вал рулевого управления; 28 – пыльник; 29 – защитный колпачок; 30 – уплотнительное кольцо упора; 31 – упор рейки; 32 – пружина; 33 – гайка упора; 34 – стопорное кольцо гайки упора; 35 – заглушка; 36 – пружина вкладыша; 37 – вкладыш шарового пальца; 38 – шаровой палец; 39 – защитный колпачок; А, В – метки на пыльнике и картере; C, D – поверхности на шаровом шарнире и поворотном рычаге.

Схождение передних колес. Если схождение не соответствует норме, ослабьте контргайки 4, вращая тяги 5 (см. рис.), установите необходимое схождение. Затем убедитесь, что плоскость С шарового шарнира 2 параллельна плоскости D опорной поверхности поворотного рычага 3, после чего затяните контргайки 4 моментом, указанным здесь.
