При каждом техническом обслуживании автомобиля проверяйте состояние защитного чехла 10 (см. рис.), колпачков 39 шаровых пальцев и плотность их посадки. Их необходимо заменить при наличии трещин, разрывов и других дефектов, нарушающих герметичность.

Убедитесь, что при установке колес в положение прямолинейного движения автомобиля спица рулевого колеса располагается горизонтально. В противном случае определите причину неисправности и устраните ее.

Осмотр и проверка рулевого управления

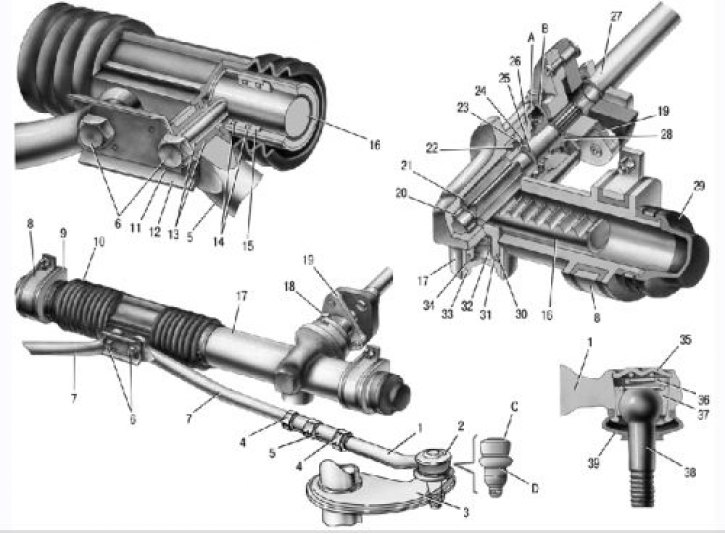

Рулевой механизм в сборе с приводом: 1 – наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 – поворотный рычаг; 4 – контргайка; 5 – тяга; 6 – болты крепления рулевых тяг к рейке; 7 – внутренние наконечники рулевых тяг; 8 – скоба крепления рулевого механизма; 9 – опора рулевого механизма; 10 – защитный чехол; 11 – стопорная пластина; 12 – соединительная пластина; 13 – резинометаллический шарнир; 14 – демпфирующие кольца; 15 – опорная втулка рейки; 16 – рейка; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – фланец эластичной муфты; 20 – роликовый подшипник; 21 – приводная шестерня; 22 – шариковый подшипник; 23 – стопорное кольцо; 24 – защитная шайба; 25 – уплотнительное кольцо; 26 – гайка подшипника; 27 – промежуточный вал рулевого управления; 28 – пыльник; 29 – защитный колпачок; 30 – уплотнительное кольцо упора; 31 – упор рейки; 32 – пружина; 33 – гайка упора; 34 – стопорное кольцо гайки упора; 35 – заглушка; 36 – пружина вкладыша; 37 – вкладыш шарового пальца; 38 – шаровой палец; 39 – защитный колпачок; А, В – метки на пыльнике и картере; C, D – поверхности на шаровом шарнире и поворотном рычаге.

Поворачивая рулевое колесо от упора до упора, проверьте визуально и на слух следующее:

– надежность крепления рулевого механизма и рулевого колеса;

– отсутствие зазора в резинометаллических шарнирах 13, в шарнирах 2 рулевых тяг и в заклепочном и шлицевом соединениях эластичной муфты вала руля;

– надежность затяжки и стопорения болтов 6 крепления тяг к рейке и гаек пальцев шаровых шарниров 2;

– отсутствие заеданий и помех, препятствующих повороту рулевого колеса.

Если будут обнаружены стуки и заедания, отсоедините поперечные тяги от поворотных рычагов телескопических стоек подвески и повторите проверку.

Убедившись в том, что стуки и заедания исходят от рулевого управления, снимите его с автомобиля и проверьте зазор между упором рейки и гайкой (см. «Проверка зазора между упором рейки и гайкой упора»). Максимально допустимый зазор между упором и гайкой 0,2 мм. При необходимости замените изношенные детали и отрегулируйте зазор между упором и гайкой.
