Вам потребуются: отвертка, ключ «на 13», торцовая головка «на 13», вороток, молоток.

1. Отсоедините провода от клеммы «–» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

3. Снимите облицовку рулевой колонки (см. «Снятие и установка облицовок рулевой колонки»).

4. Снимите выключатель зажигания (см. «Снятие и установка выключателя зажигания»).

5. Снимите подрулевые переключатели (см. «Проверка и замена подрулевых переключателей»).

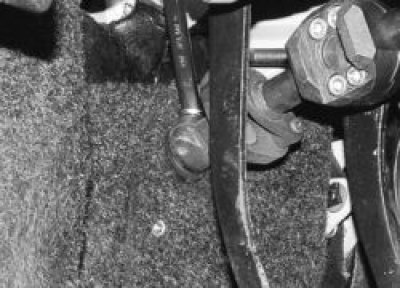

6. Выверните стяжной болт соединительного фланца муфты промежуточного вала рулевой колонки.

Выверните стяжной болт

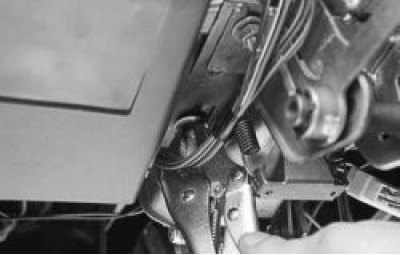

7. Выверните болт левого переднего крепления рулевой колонки к кузову.

Выверните болт крепления рулевой колонки

8. Аналогично выверните правый передний болт крепления рулевой колонки к кузову.

9. Отверните гайку левого заднего крепления рулевой колонки к кузову.

 Отверните гайку левого заднего

10. Аналогично отверните гайку правого заднего крепления рулевой колонки к кузову.

11. Для удобства работы установите рулевое колесо, заверните от руки гайку крепления рулевого колеса к валу…

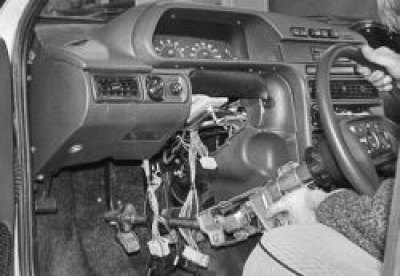

12. …и снимите рулевую колонку со шлицев приводной шестерни рулевого механизма.

снимите рулевую колонку со шлицев

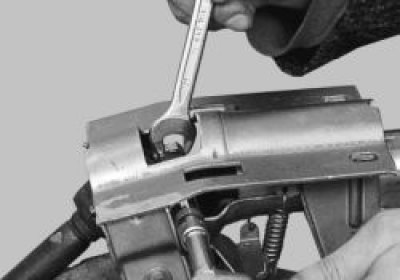

13. Отверните гайку болта клеммового соединения промежуточного и рулевого валов рулевой колонки…

Отверните гайку болта клеммового соединения

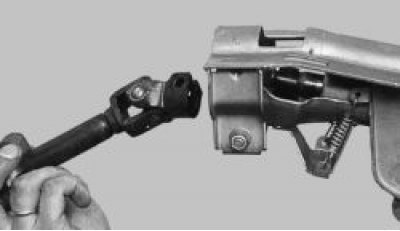

14. …и снимите промежуточный вал со шлицев рулевого вала.

снимите промежуточный вал

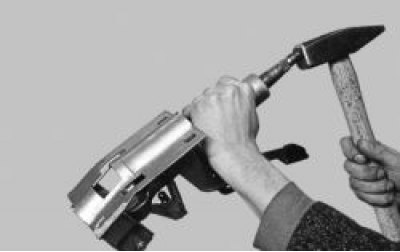

15. Выпрессуйте из трубы кронштейна вал рулевой колонки вместе с подшипником.

Выпрессуйте вал

16. Замените валы рулевой колонки, если изношены или повреждены шлицы или резьба.

17. Снимите с вала передний (со стороны рулевого колеса) подшипник.

18. Легкими ударами молотка с помощью выколотки выпрессуйте из трубы кронштейна рулевого управления задний подшипник.

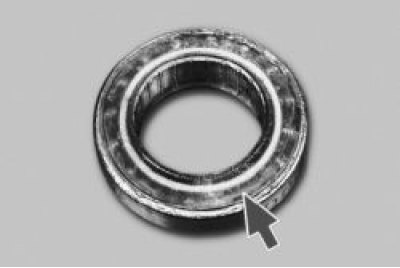

19. Перед установкой подшипников проверьте, чтобы они вращались легко, без заеданий. Пластмассовые втулки подшипников не должны иметь повреждений.

Снятие, установка и разборка рулевой колонки

20. Запрессуйте задний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника. Подшипник установлен на пластмассовой втулке, у которой с одной стороны расположен широкий фланец. При установке подшипника именно широкий фланец втулки должен быть направлен наружу.

21. Наденьте передний подшипник на вал так, чтобы широкий фланец втулки подшипника был направлен к концу вала.

22. Вставьте вал в трубу — задний конец вала должен войти в задний подшипник.

23. Запрессуйте передний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника.

24. Если рулевая колонка не фиксируется в выбранном положении…

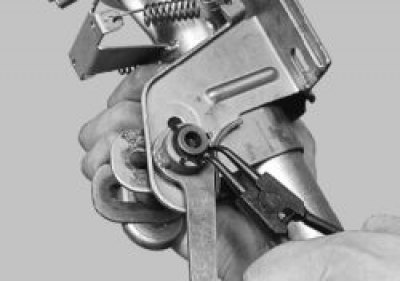

25. …снимите стопорное кольцо…

снимите стопорное кольцо

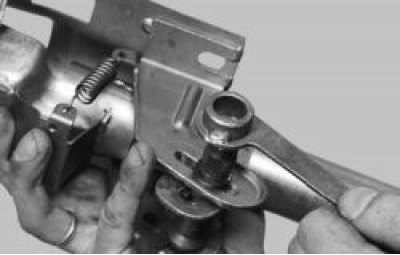

26. …затем снимите рычаг со шлицев регулировочной втулки и переставьте в необходимое положение.

снимите рычаг со шлицев

27. Если при повороте вниз рычага регулировки положения рулевой колонки рулевая колонка не перемещается в верхнее положение, проверьте оттяжные пружины. Растянутые или сломанные пружины замените.

проверьте оттяжные пружины

28. Установите рулевую колонку в порядке, обратном снятию.
