Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь зарядки аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора.

Электродвигатели моторедукторов (очистителей ветрового окна, окна двери задка, фар) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм2.

Мощные потребители (стартер, фары) подключены через реле.

Лампы противотуманного света в задних фонарях и контрольная лампа включения противотуманного света защищены отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице(см. «Неисправности электрооборудования») цепи, которые защищает данный предохранитель.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробе воздухопритока с левой стороны автомобиля.

На автомобили устанавливают блок 2114-3722010 с предохранителями ножевого типа и компактными реле.

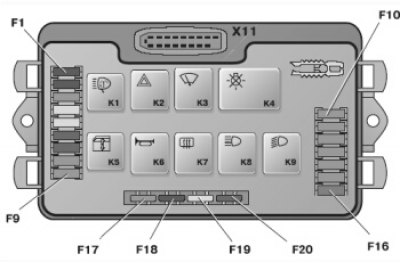

 Монтажный блок 2114-3722010

Монтажный блок 2114-3722010:
К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле стеклоочистителя ветрового окна; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения электрообогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1–F20 – плавкие предохранители

Через монтажный блок соединены провода моторного отсека с проводами панели приборов и салона автомобиля. Расположение колодок и условные номера штекеров в соединительных колодках монтажного блока указаны на рис. ниже:

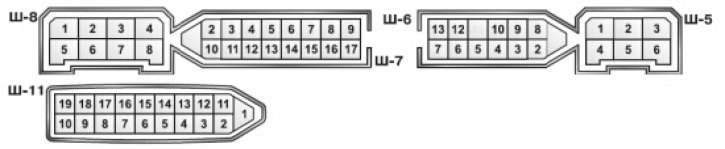

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в моторном отсеке

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в моторном отсеке: Ш-5 и Ш-6 –колодки для присоединения переднего жгута проводов; Ш-7 и Ш-8 – колодки для присоединения жгута проводов левого брызговика; Ш-11 – колодка для присоединения жгута проводов коробки воздухопритока

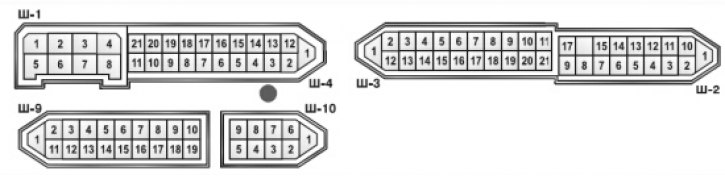

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в салоне

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в салоне: Ш-1–Ш-4 и Ш-3–Ш-2 – колодки, соединяющиеся со жгутом проводов панели приборов; Ш-9 и Ш-10 – колодки, соединяющиеся с задним жгутом проводов

Схема внутренних соединений монтажного блока представлена на следующем рисунке:

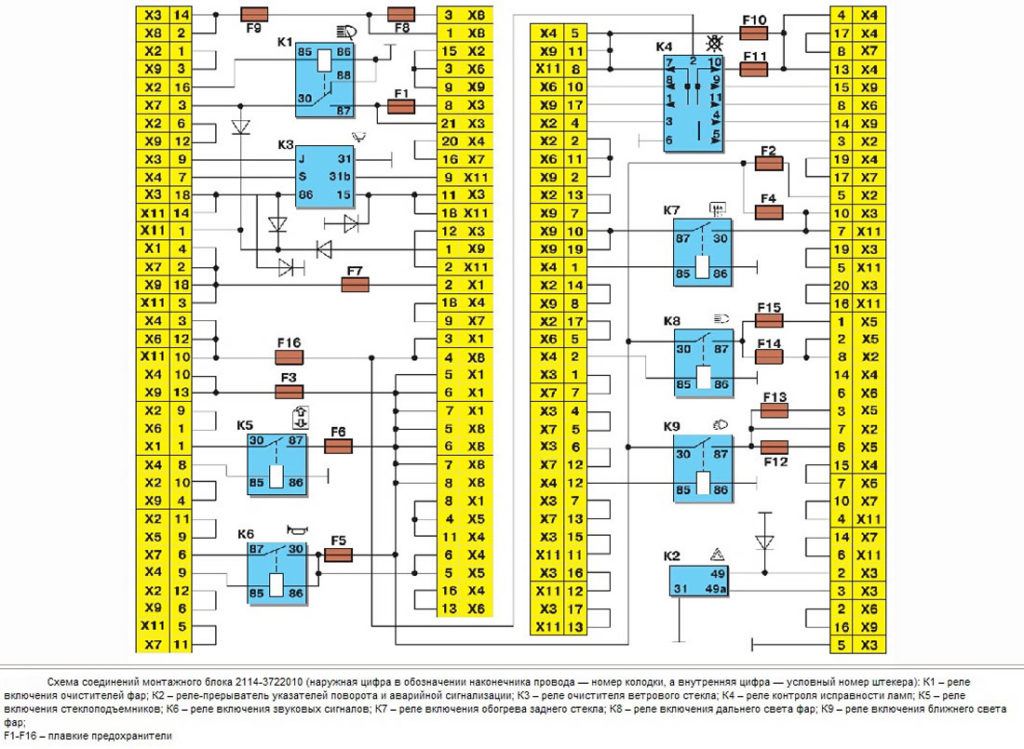

Схема внутренних соединений монтажного блока 2114-3722010

ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, – это может привести к повреждению электрических приборов.
ПОЛЕЗНЫЙ СОВЕТ
Реле типа 111.3734, устанавливаемые в монтажном блоке, часто выходят из строя из-за подгорания контактов. Выньте реле, снимите с него защитную крышку и зачистите контакты мелкозернистой шкуркой.
