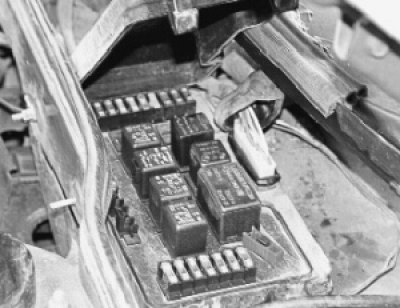

Блок реле и предохранителей установлен в подкапотном пространстве, в отсеке перед ветровым стеклом с левой стороны.

Снятие и установка монтажного блока предохранителей

Вам потребуются: ключ «на 10», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

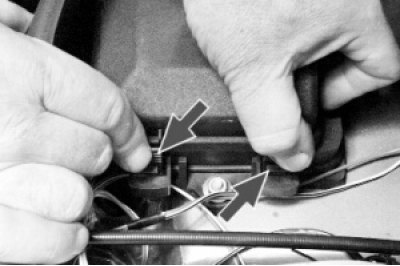

2. Откройте капот и снимите крышку с блока реле и предохранителей, отжав четыре пластмассовые защелки.

снимите крышку с блока

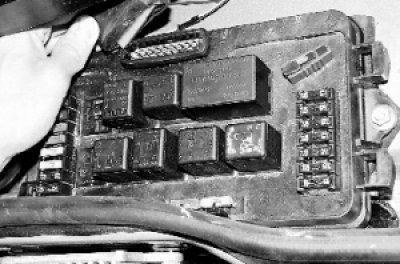

3. Сдвиньте резиновый чехол и отсоедините от блока верхнюю колодку жгута проводов.

отсоедините от блока верхнюю колодку

4. Отверните две гайки крепления блока.

Отверните две гайки

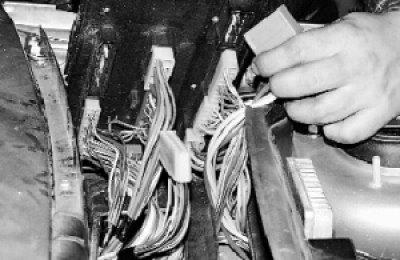

5. Выньте блок из отсека перед ветровым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки жгутов проводов.

Выньте блок из отсека

ПОЛЕЗНЫЙ СОВЕТ
Промаркируйте колодки жгутов проводов блока — это облегчит работу при обратной установке.

6. Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность электрооборудования.
