Вам потребуются: торцовая головка «на 13», вороток, отвертка, ключи «на 10», «на 8».

1. Снимите стартер с автомобиля (см. «Снятие и установка стартера»).

2. Отверните гайку с нижнего контактного болта.

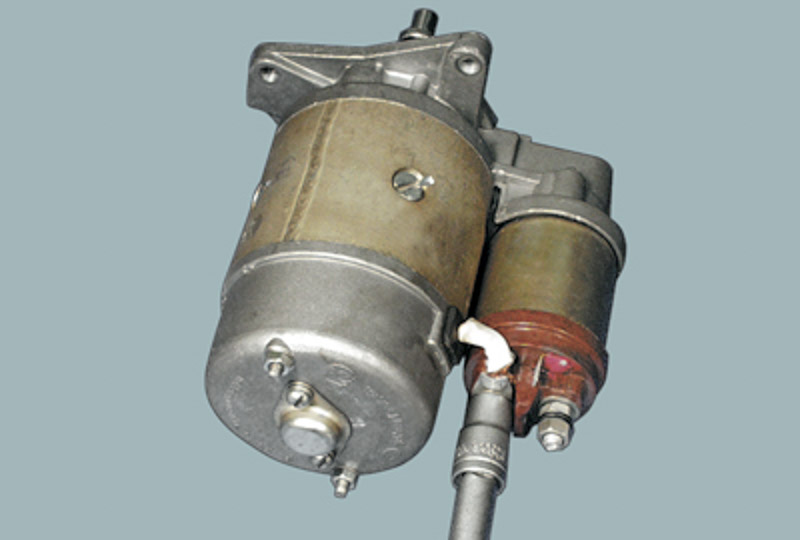

Ремонт стартера 423.3708

3. Снимите шайбу и отсоедините наконечник вывода обмотки статора.

отсоедините наконечник вывода

4. Отверните два винта крепления тягового реле.

Отверните два винта

5. Снимите тяговое реле. Для этого отсоедините якорь реле от рычага, приподняв реле.

Снимите тяговое реле

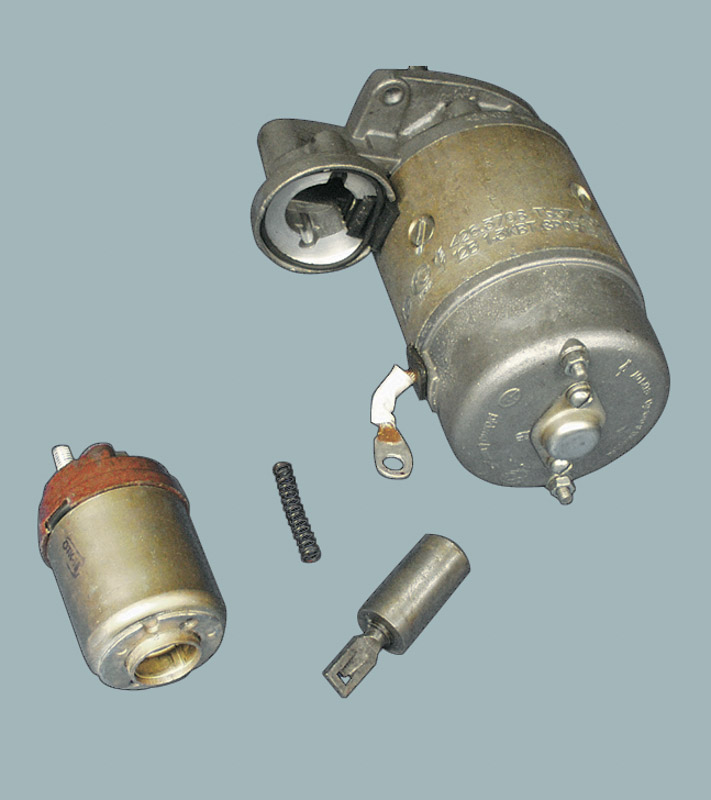

6. Выньте якорь и пружину из тягового реле.

Выньте якорь

7. Снимите уплотнительное кольцо.

Снимите уплотнительное кольцо

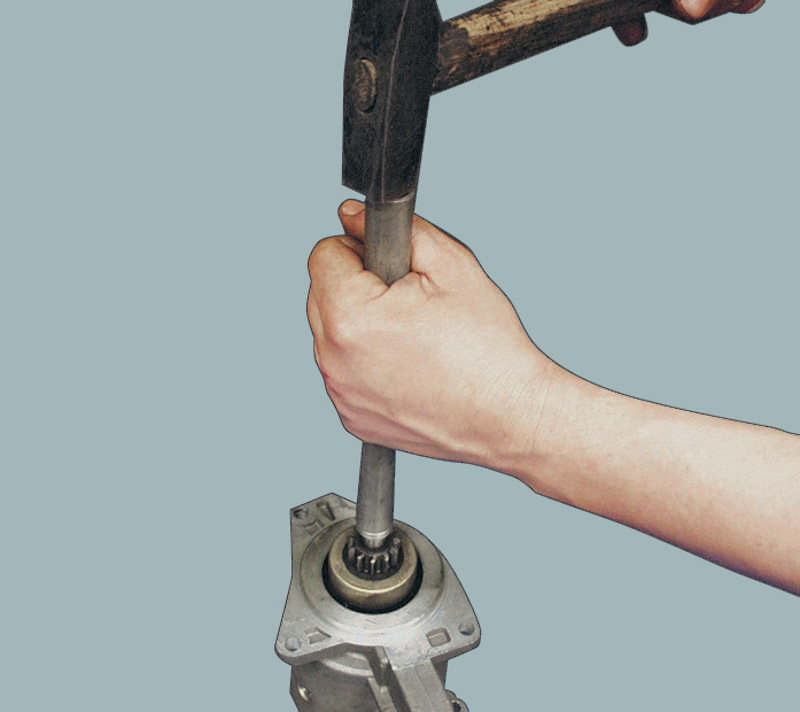

8. С помощью подходящей по диаметру трубки сбейте ограничительное кольцо со стопорного.

сбейте ограничительное кольцо

ПРИМЕЧАНИЕ

Ограничительное кольцо зафиксировано стопорным кольцом

Ограничительное кольцо зафиксировано стопорным кольцом, установленным под ним.

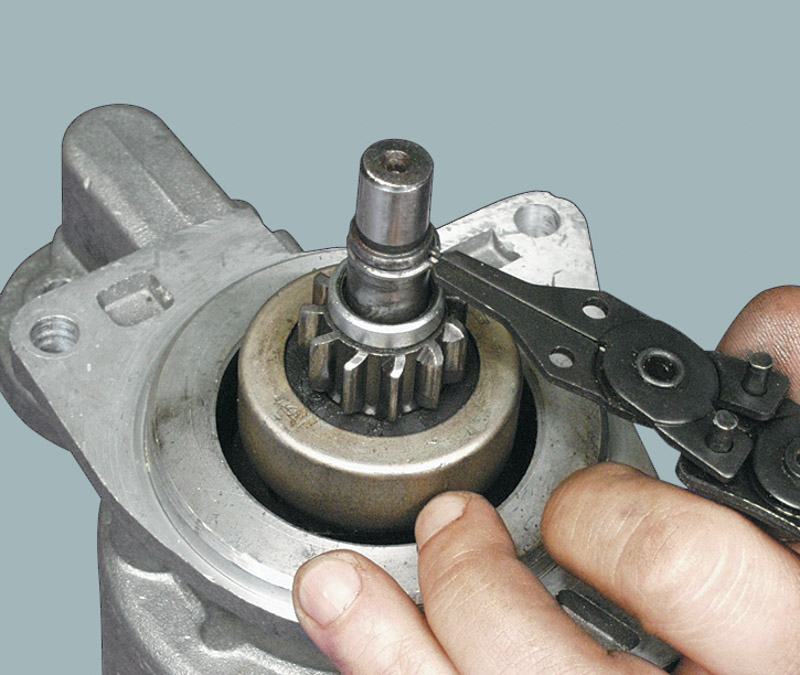

9. Снимите стопорное кольцо, а затем ограничительное.

Снимите стопорное кольцо

10. Выверните два винта крепления и снимите защитную крышку.

Выверните два винта крепления

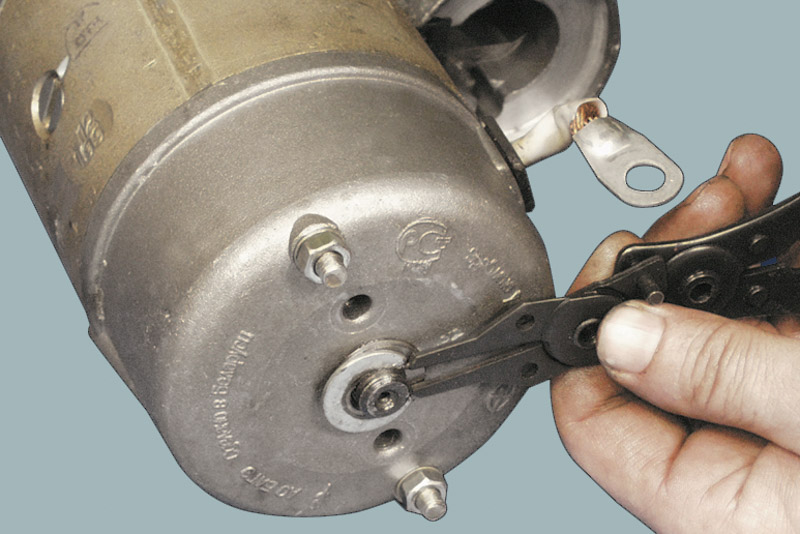

11. Снимите стопорное кольцо…

Снимите стопорное кольцо

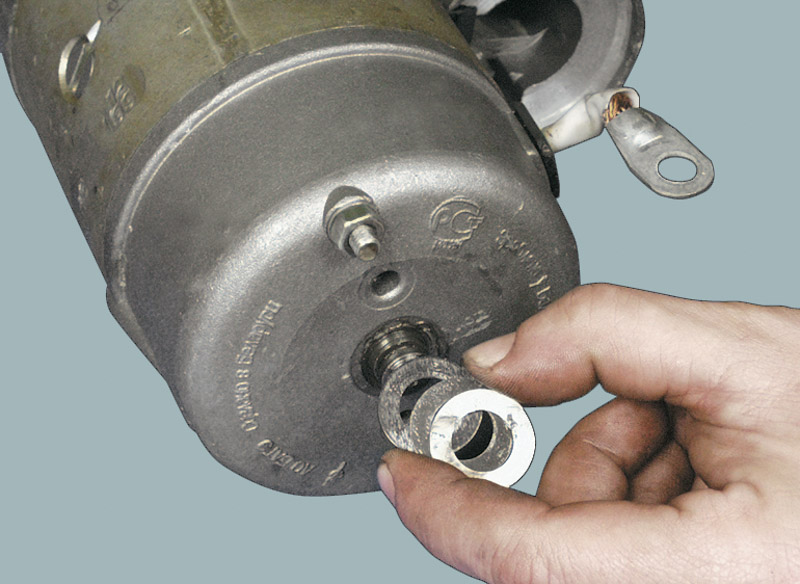

12. …а затем регулировочные шайбы.

и регулировочные шайбы

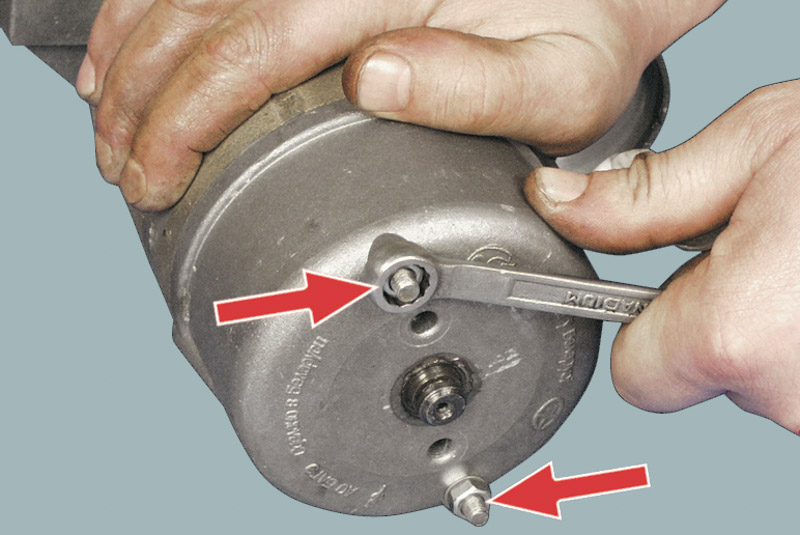

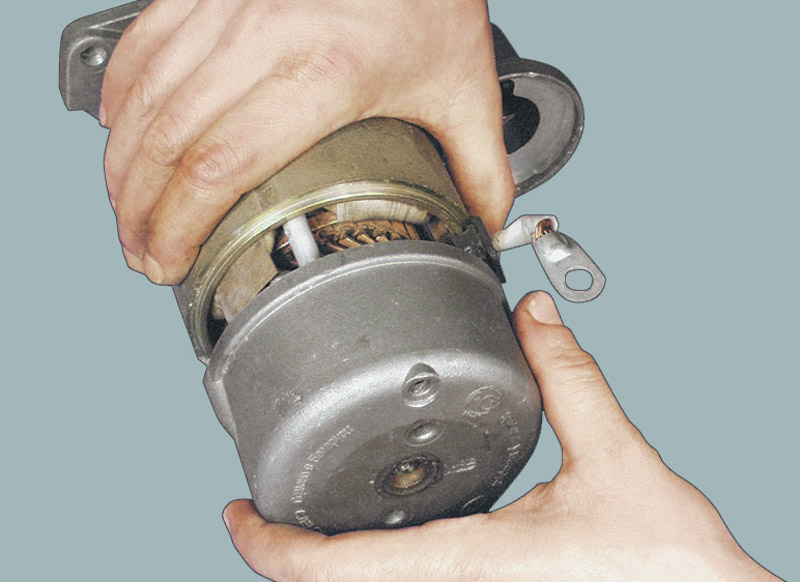

13. Отверните гайки стяжных шпилек…

Отверните гайки стяжных шпилек

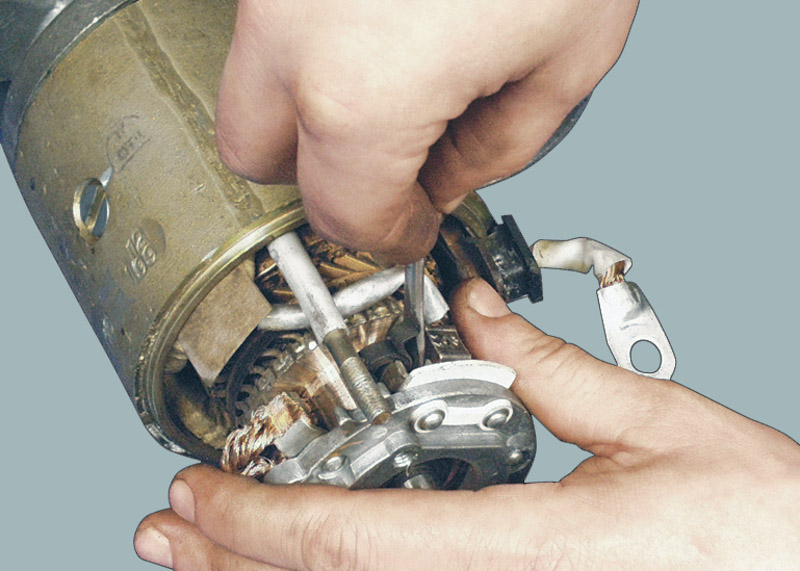

14. …и снимите крышку со стороны коллектора.

снимите крышку со стороны коллектора

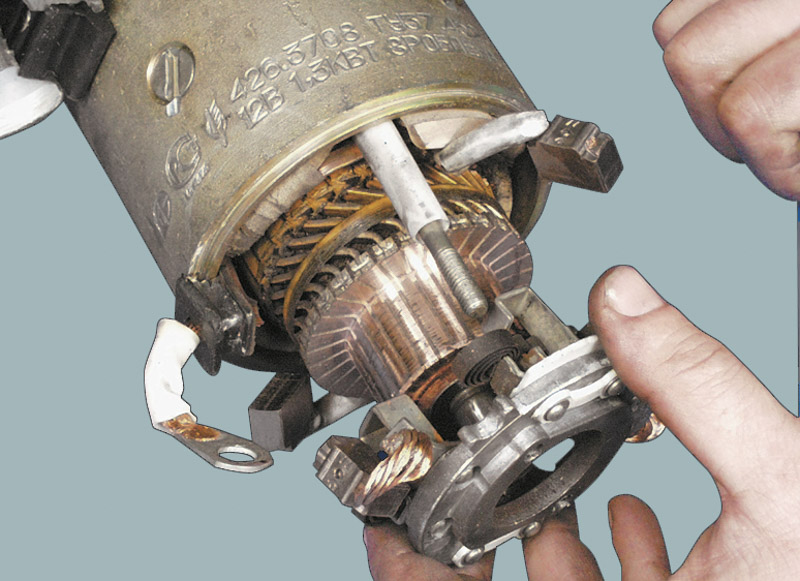

15. Отожмите отверткой пружины обеих изолированных щеток и выньте щетки из щеткодержателя.

Отожмите отверткой пружины

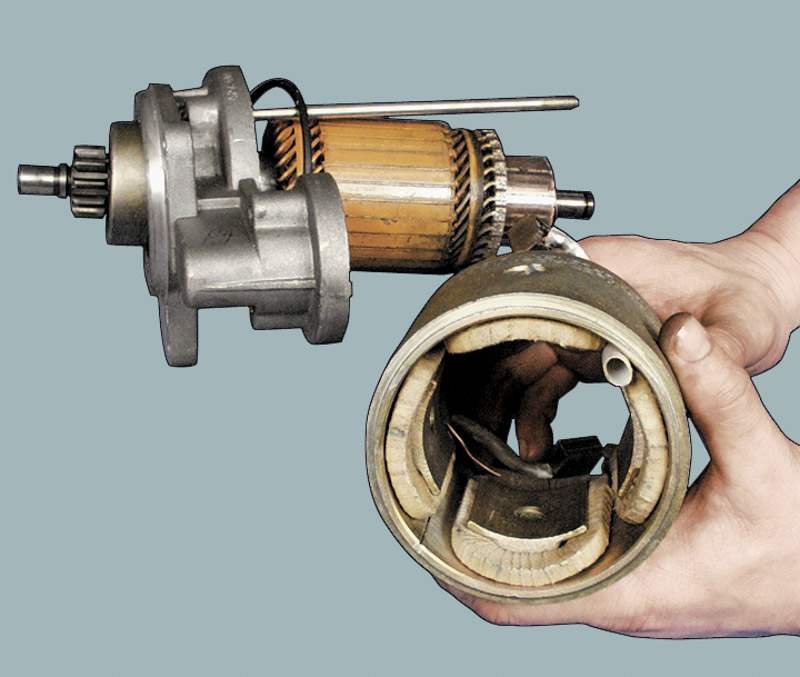

16. Снимите щеткодержатель.

Снимите щеткодержатель

ПРИМЕЧАНИЕ

Примечание

Изолированные щетки 1 припаяны к выводам обмоток статора, а неизолированные 2 – к щеткодержателю. При снятии щеткодержателя изолированные щетки остаются на выводах обмотки статора.

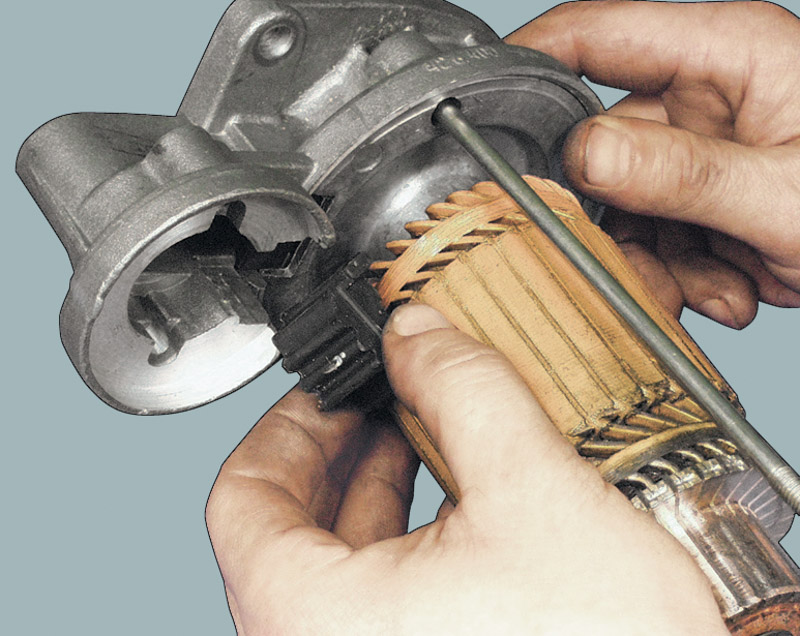

17. Снимите корпус со статором.

Снимите корпус со статором

ПРИМЕЧАНИЕ

Примечание

В корпусе стартера закреплены четыре обмотки возбуждения.

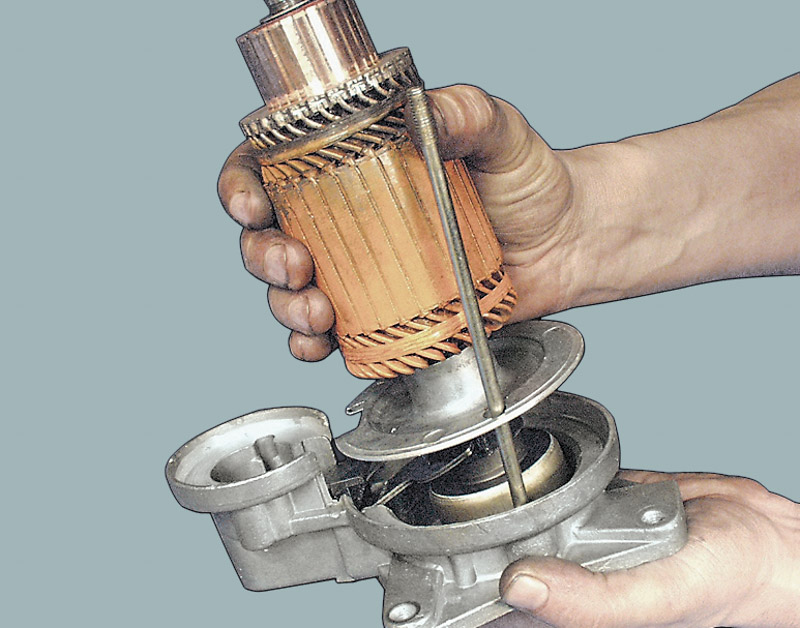

18. Снимите пластмассовый упор рычага.

Снимите пластмассовый упор рычага

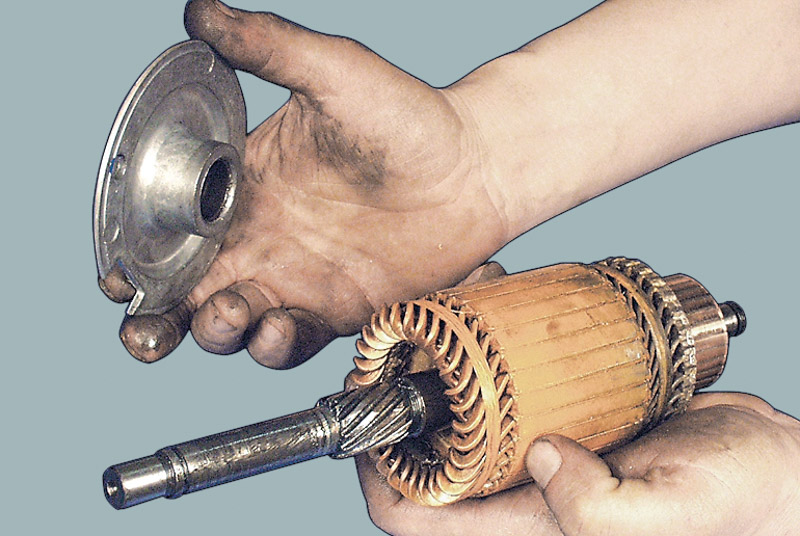

19. Выньте якорь из крышки со стороны привода.

Выньте якорь из крышки

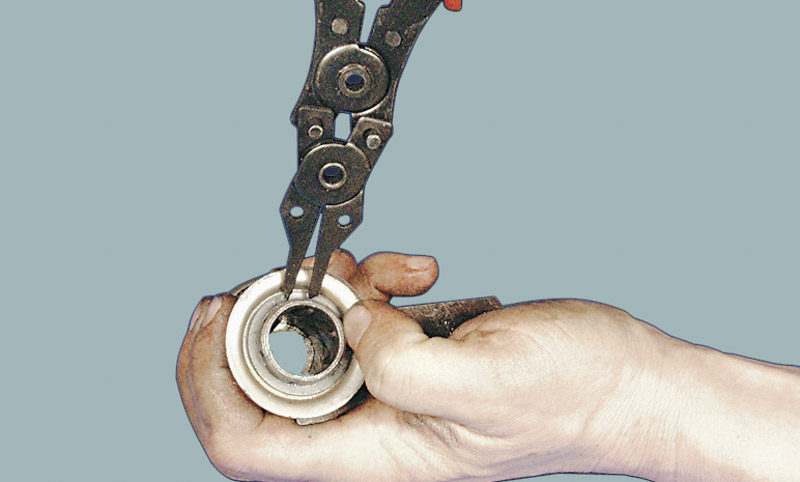

20. Снимите промежуточную опору с вала якоря.

Снимите промежуточную опору

21. Снимите стопорное кольцо с привода стартера.

Снимите стопорное кольцо

ПРИМЕЧАНИЕ

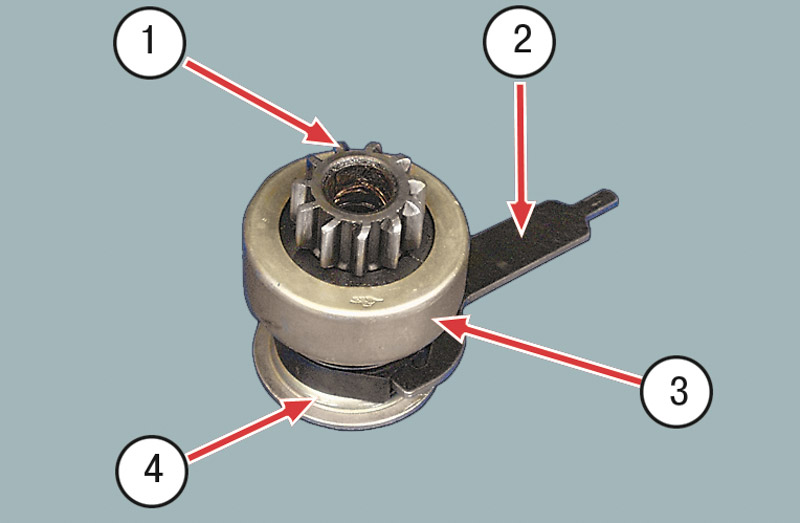

Так выглядят детали привода стартера

Так выглядят детали привода стартера: 1– шестерня; 2 – рычаг привода; 3 – обгонная муфта; 4 – тарельчатая шайба.

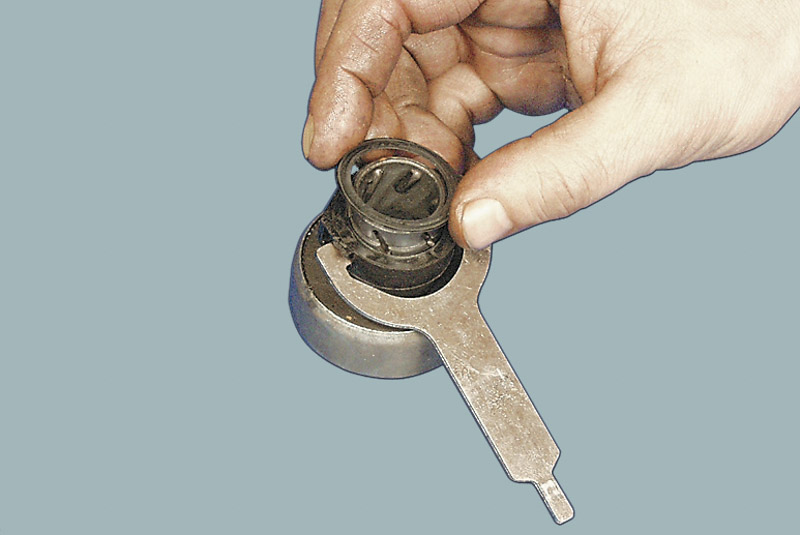

22. Снимите тарельчатую шайбу…

Снимите тарельчатую шайбу

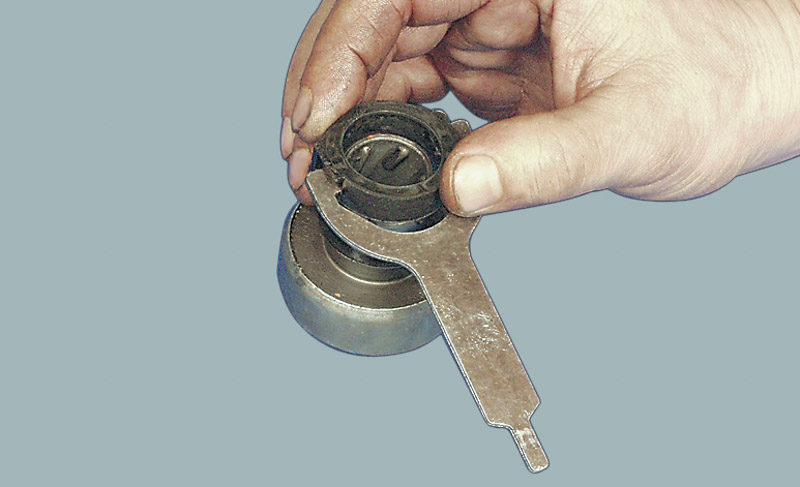

23. …упорную шайбу…

и упорную шайбу

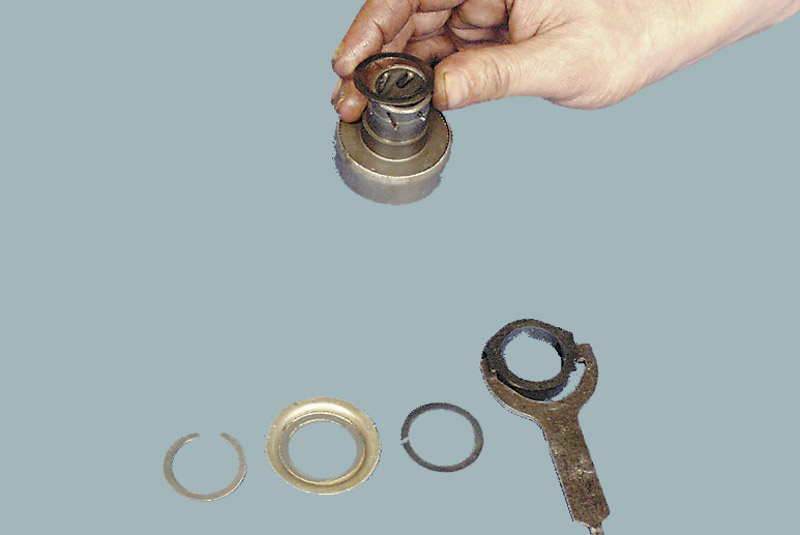

24. …муфту с рычагом…

снимите муфту с рычагом

25. …и упорное кольцо.

и упорное кольцо

26. Выверните два винта крепления крышки тягового реле.

Выверните два винта крепления

ПРЕДУПРЕЖДЕНИЕ
Разбирайте тяговое реле только при необходимости его ремонта.

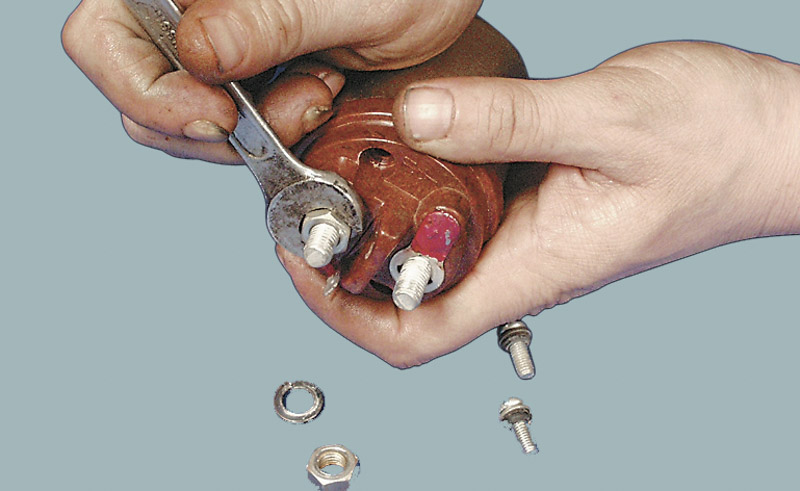

27. Отверните гайки с двух контактных болтов тягового реле.

Отверните гайки с двух контактных болтов

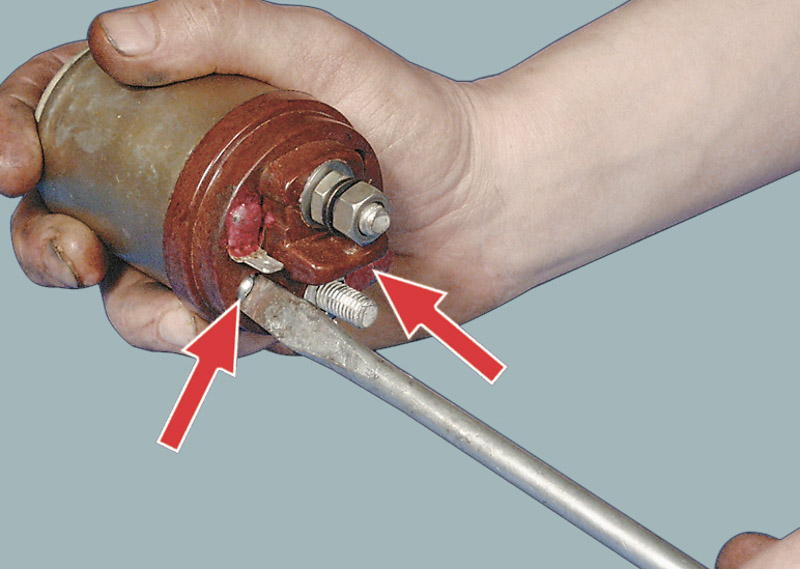

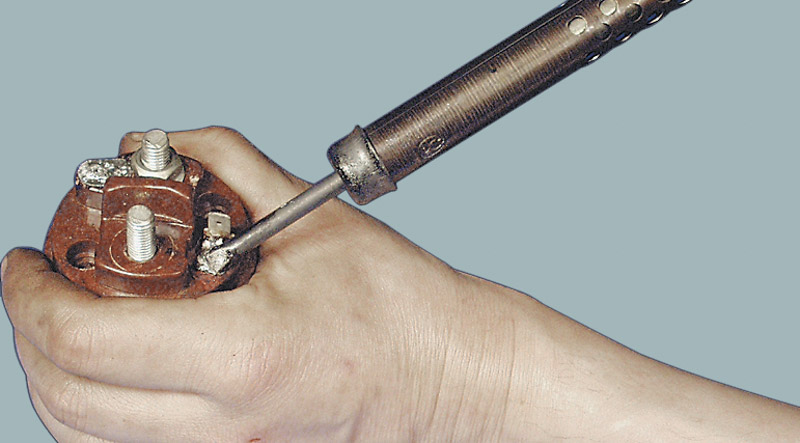

28. Отсоедините с помощью паяльника оба вывода обмоток от выводов тягового реле.

Отсоедините оба вывода обмоток

29. Снимите крышку тягового реле.

Снимите крышку тягового реле

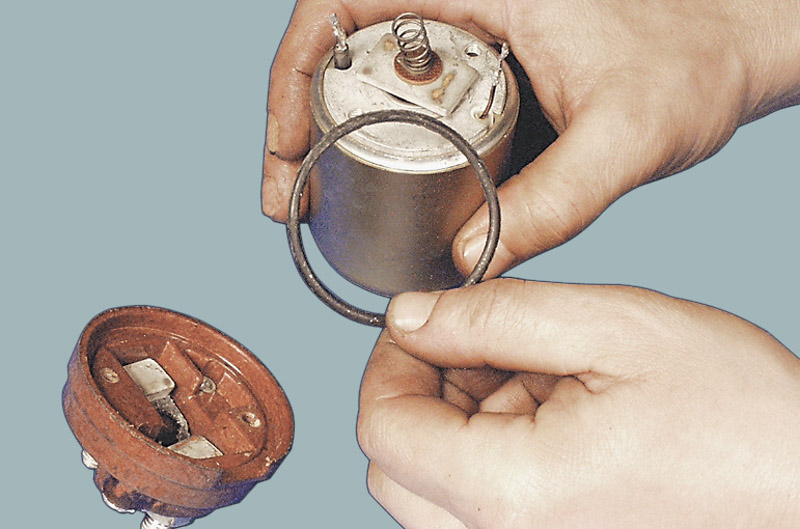

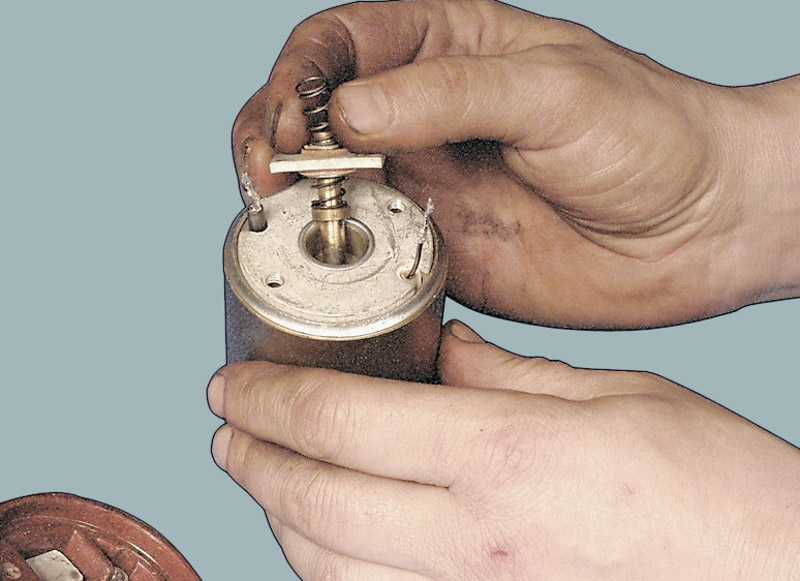

30. Снимите уплотнительное кольцо.

Снимите уплотнительное кольцо

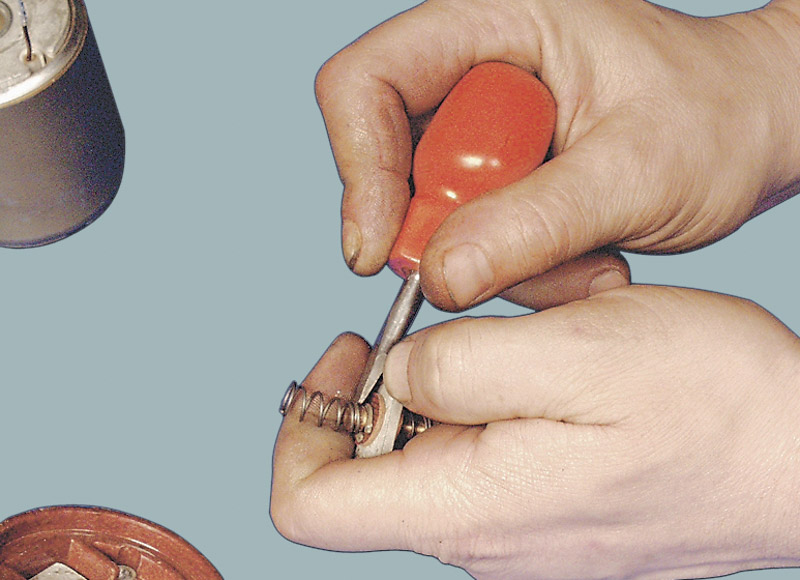

31. Выньте контактную пластину в сборе со штоком.

 Выньте контактную пластину

32. Снимите со штока возвратную пружину…

Снимите со штока возвратную пружину

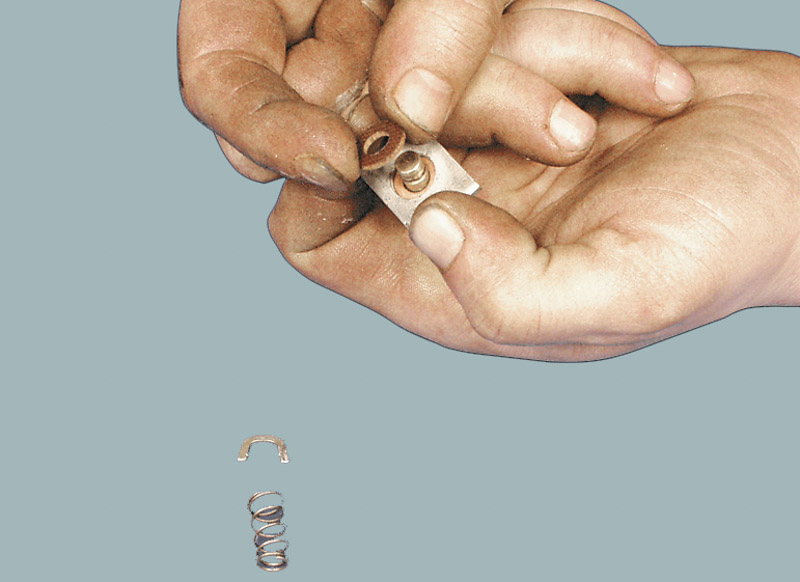

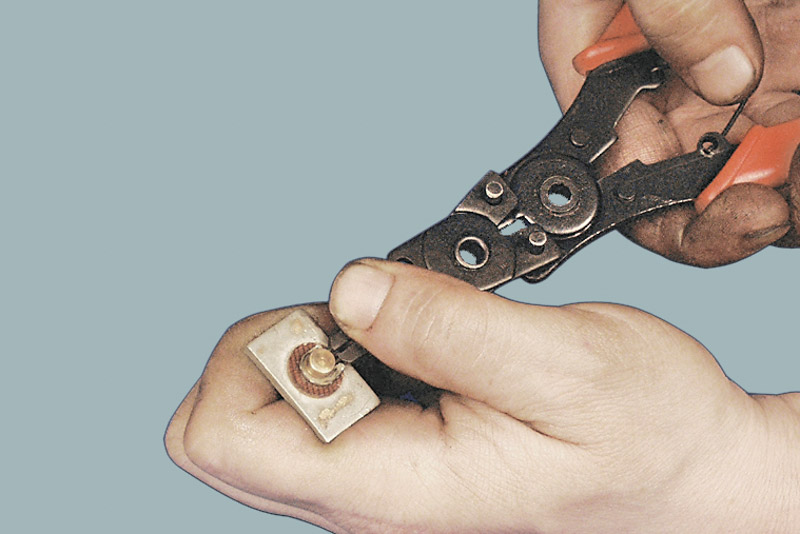

33. …стопорное кольцо…

стопорное кольцо

34. …и изолирующую шайбу.

и изолирующую шайбу

35. Снимите контактную пластину…

Снимите контактную пластину

ПРИМЕЧАНИЕ

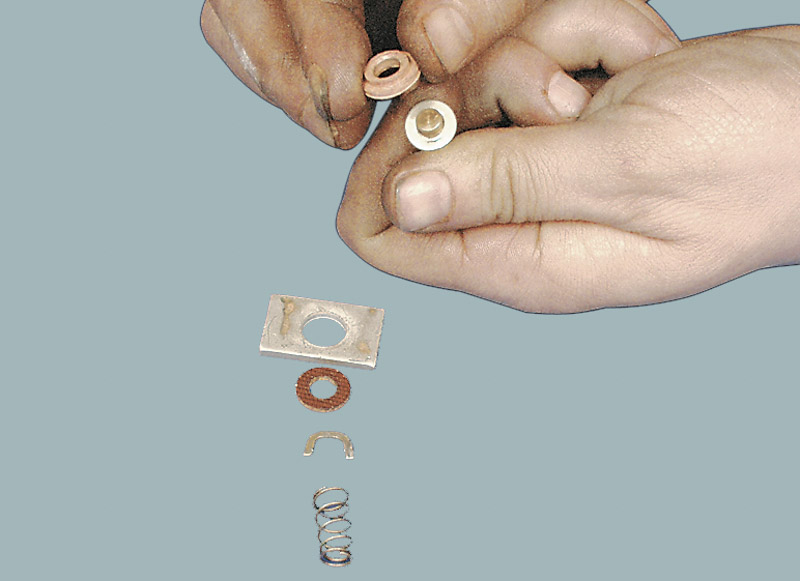

Детали крепления контактной пластины

Детали крепления контактной пластины (показаны в порядке установки на шток).

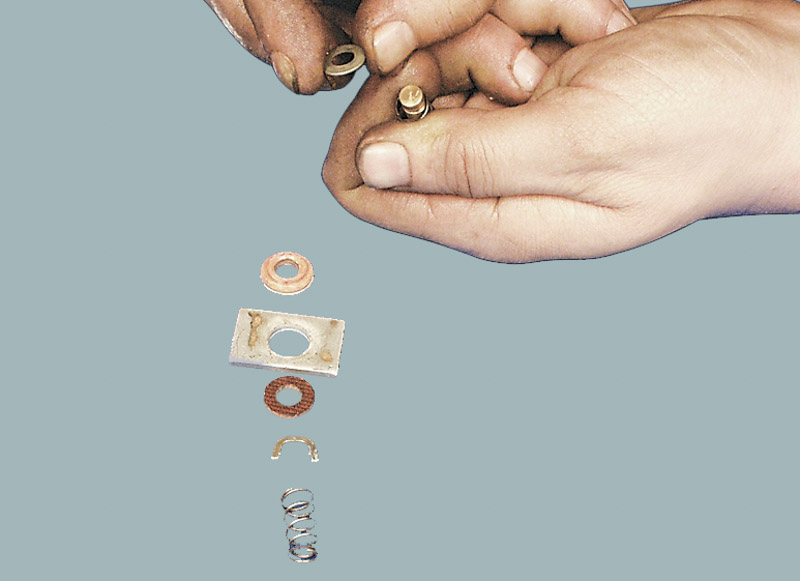

36. …изолирующую втулку…

снимите изолирующую втулку

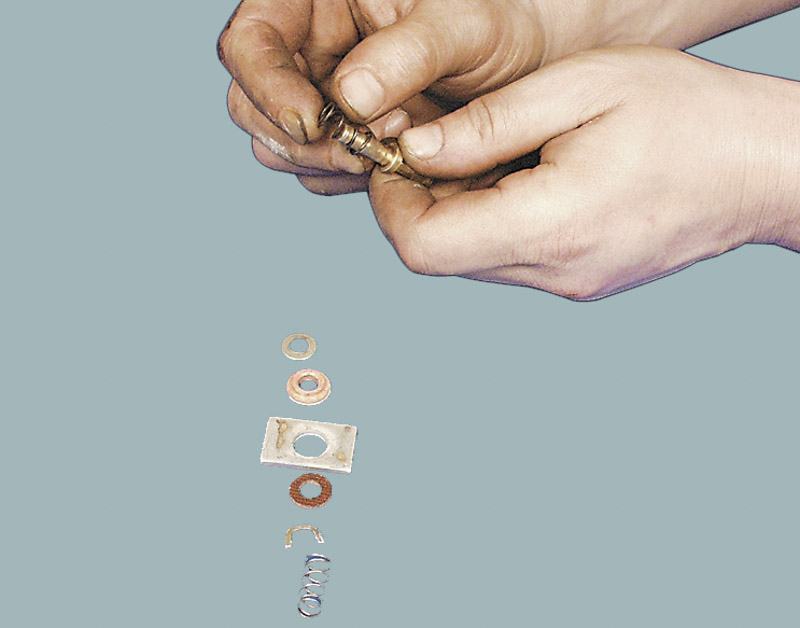

37. …шайбу…

и шайбу

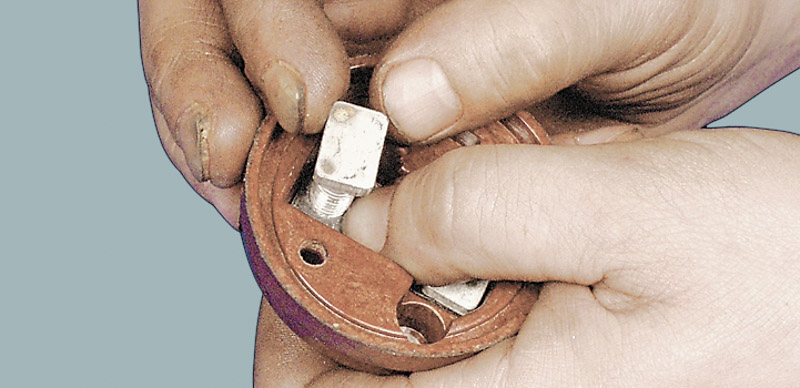

38. …и демпфирующую пружину.

демпфирующую пружину

39. Выньте из крышки контактные болты.

Выньте из крышки контактные болты

ПРИМЕЧАНИЕ
Обмотки тягового реле установлены в неразборном корпусе, поэтому при их повреждении заменяйте тяговое реле в сборе.
