Продолжение. Начало см. «Ремонт стартера 423.3708«.

40. Очистите все детали стартера от загрязнений.

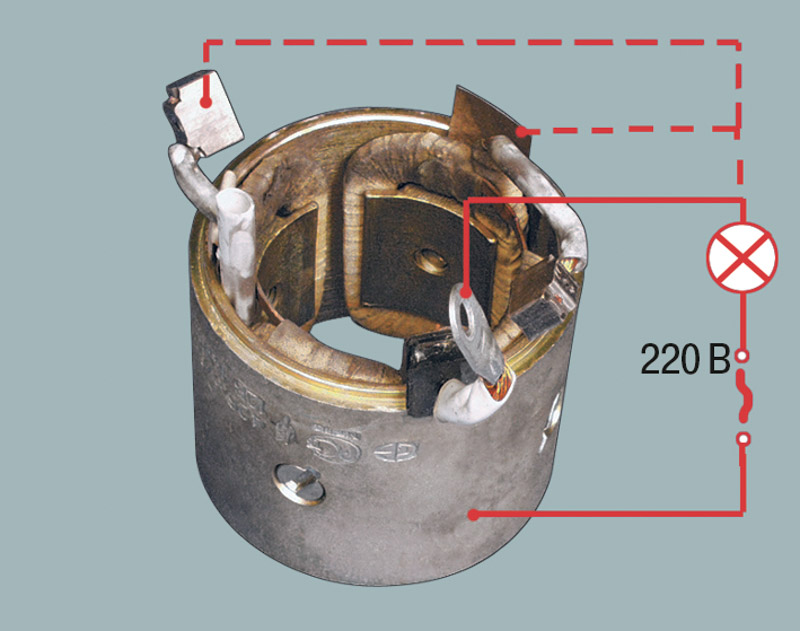

41. Проверьте состояние обмотки статора. Для этого включите контрольную лампу в цепь переменного тока напряжением 220 В и подсоедините провод к одному из выводов обмотки статора, другой конец цепи замкните на корпус. Если лампа горит, значит, повреждена изоляция обмотки. Замените обмотку или статор. Таким же образом проверьте вторую обмотку.

Проверьте состояние обмотки статора

ПРЕДУПРЕЖДЕНИЕ
При проверке напряжением 220 В соблюдайте осторожность — не касайтесь руками частей стартера, находящихся под напряжением.
ПОЛЕЗНЫЙ СОВЕТ
Обмотки статора можно проверить мегомметром. Подсоедините один контакт к выводу, другой — к корпусу статора. Сопротивление обмоток должно быть не меньше 10 кОм. Если оно меньше, замените статор.

42. Осмотрите якорь. Если коллектор загрязнен или на нем есть риски, царапины, прошлифуйте его мелкой стеклянной шкуркой. При значительной шероховатости коллектора или при выступании слюды между пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. Если биение больше, замените якорь.

Осмотрите якорь

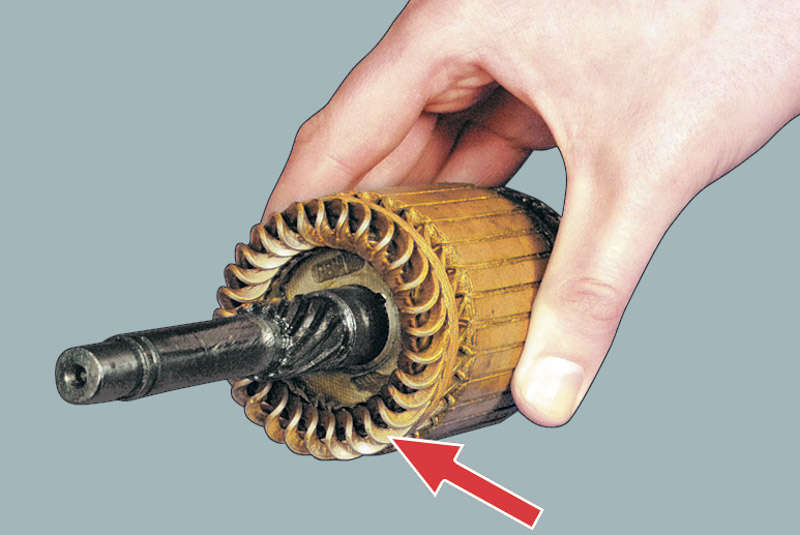

43. Если на валу якоря есть желтый налет от подшипника, удалите его мелкой шкуркой, иначе это вызовет заедание шестерни на валу.
Если на поверхностях цапф и шлицев вала появились задиры, забоины, замените якорь.

Если на валу якоря есть желтый налет

44. Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря: диаметр обмотки должен быть меньше пакета железа якоря. Если диаметр больше, замените якорь.

 Проверьте надежность пайки выводов

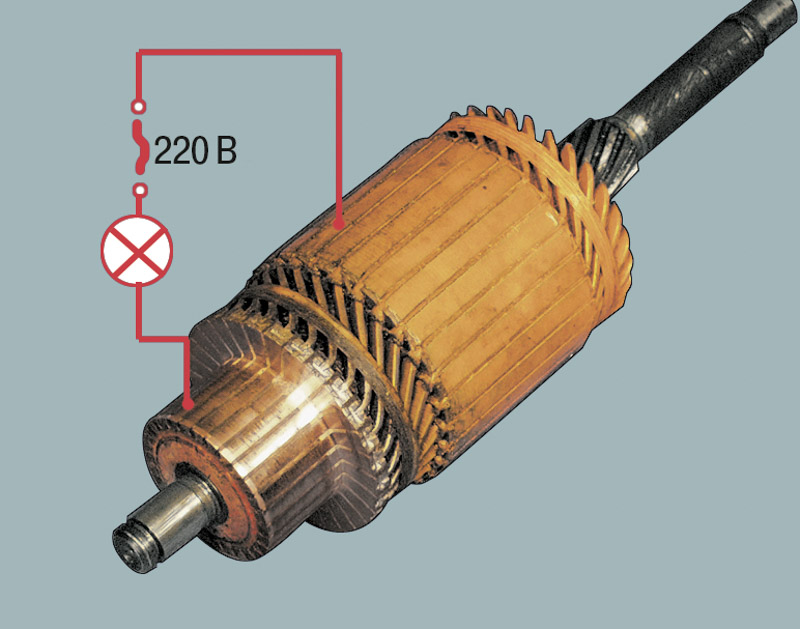

45. Проверьте состояние обмотки якоря с помощью контрольной лампы в цепи переменного тока напряжением 220 В. Подсоедините провода к пластине коллектора и сердечнику якоря. Если лампа загорелась, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае надо заменить якорь.

Проверьте состояние обмотки якоря

ПОЛЕЗНЫЙ СОВЕТ
Обмотки якоря можно проверить мегомметром. Один его контакт подсоедините к коллектору, другой — к сердечнику якоря. Сопротивление обмоток должно быть не меньше 10 кОм. При меньшем сопротивлении замените якорь.

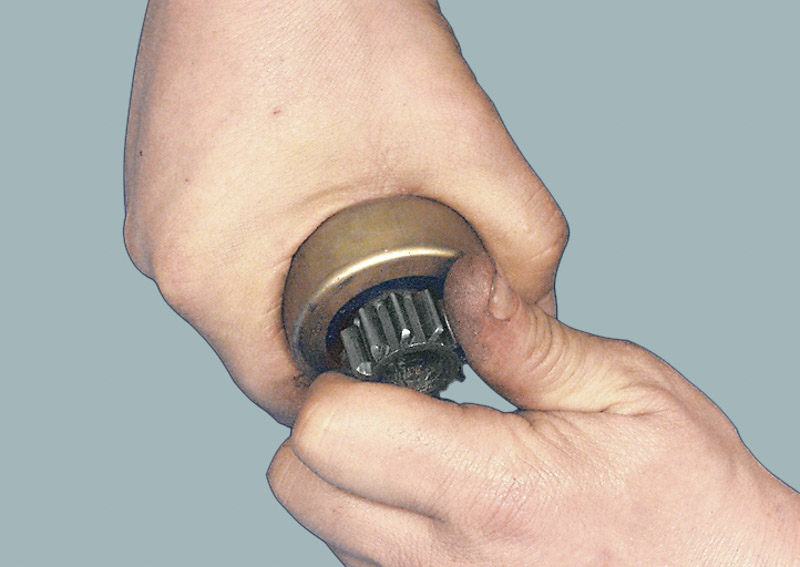

46. Удерживая обгонную муфту, попробуйте провернуть шестерню стартера в обе стороны: она должна вращаться свободно только по часовой стрелке. Если шестерня проворачивается в обе стороны, замените привод.

попробуйте провернуть шестерню стартера

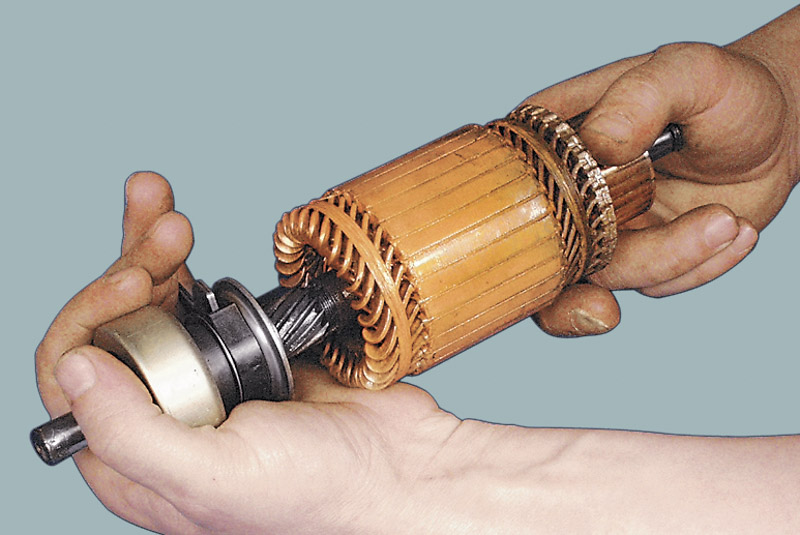

47. Наденьте привод стартера на вал якоря. Он должен свободно, без заеданий перемещаться по шлицам вала.

Наденьте привод стартера на вал якоря

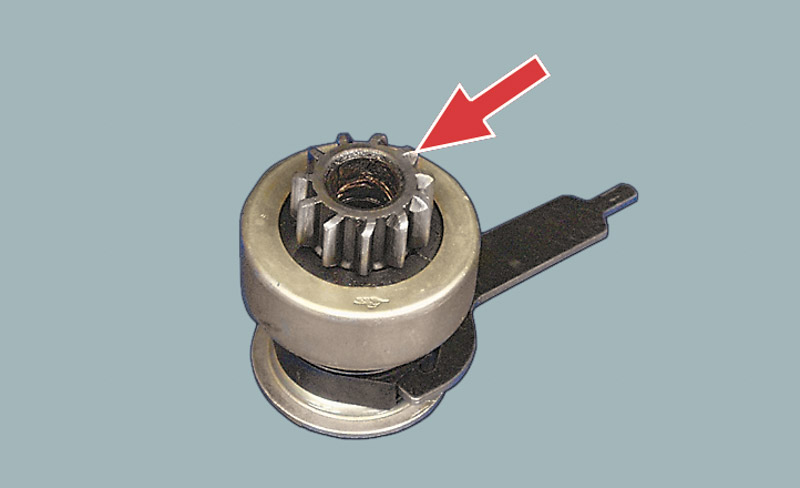

48. Если детали привода сильно изношены или повреждены, замените привод. При обнаружении забоин на заходной части зубьев шестерни подшлифуйте их мелкозернистым наждачным кругом малого диаметра.

Если детали привода сильно изношены

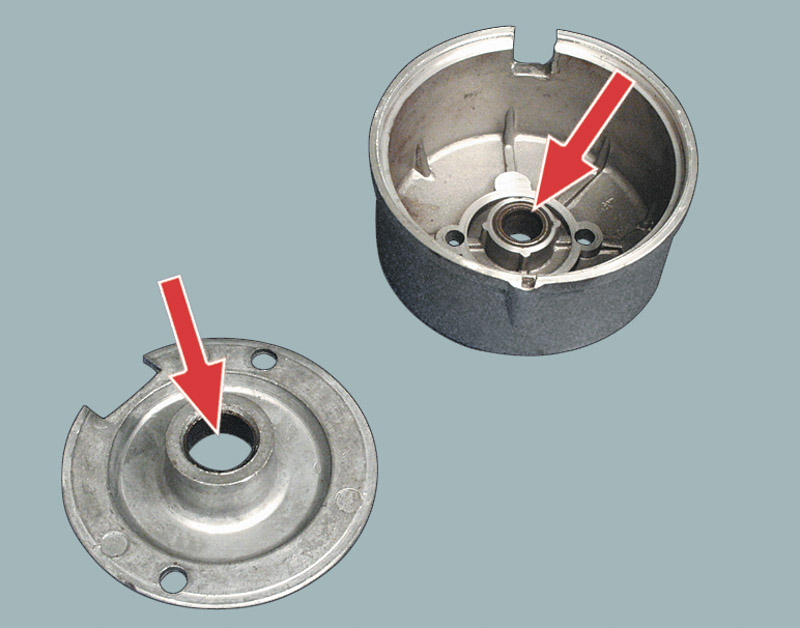

49. Осмотрите крышку стартера со стороны коллектора и промежуточную опору. Если на этих деталях появились трещины, замените их. Осмотрите также втулки в крышке и опоре, в которых вращается вал якоря. При обнаружении сильного износа или механических повреждений замените крышку или опору с дефектными втулками.

Осмотрите крышку стартера

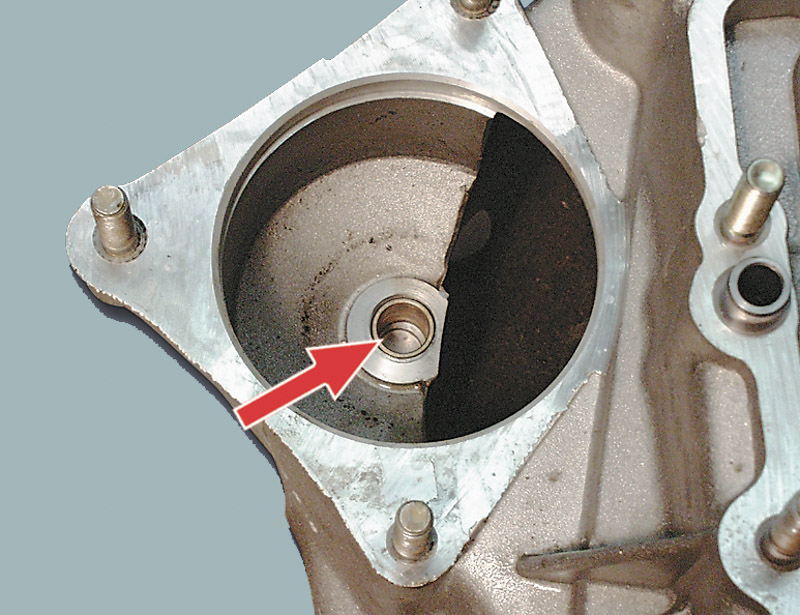

50. Осмотрите втулку, запрессованную в картер сцепления. Если втулка изношена или на ней появились задиры, раковины, замените втулку.

Осмотрите втулку, запрессованную в картер сцепления

ПОЛЕЗНЫЙ СОВЕТ
Втулка расположена в глухом отверстии картера сцепления и поэтому труднодоступна. Чтобы удалить втулку, заверните в нее метчик подходящего размера до упора в дно отверстия, как бы нарезая во втулке резьбу. При дальнейшем вращении метчика втулка будет выпрессована из отверстия.

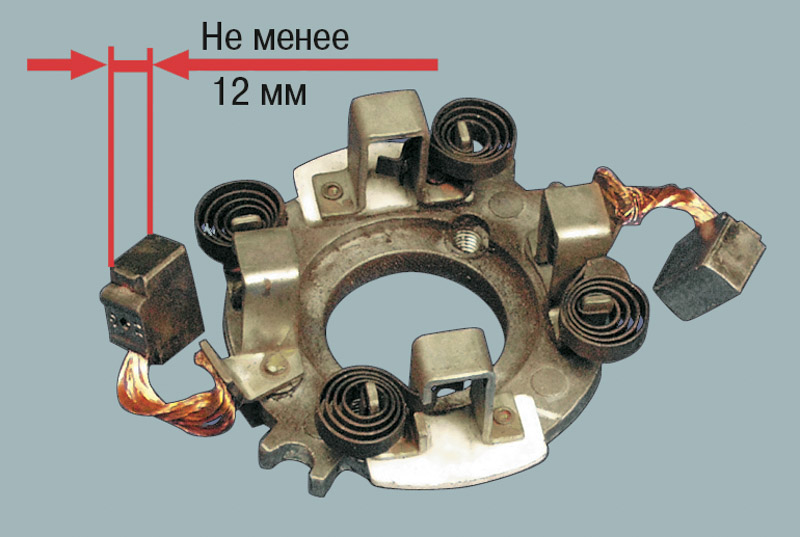

51. Щетки, изношенные до высоты менее 12 мм, необходимо заменить.

необходимо заменить щетки

52. Проверьте перемещение щеток в держателях. Щетки должны перемещаться легко, без заеданий. Проверьте надежность крепления держателей щеток: они должны быть прочно закреплены.

Проверьте перемещение щеток в держателях

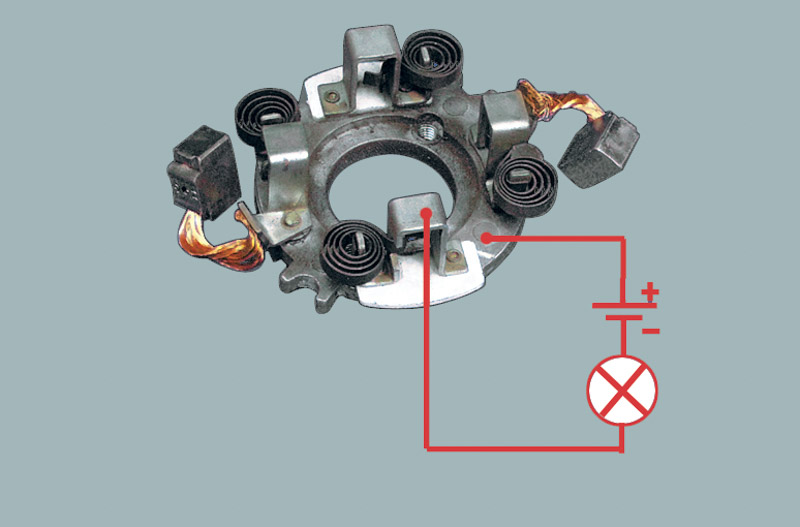

53. Держатели изолированных щеток не должны замыкаться на «массу». Проверьте это с помощью контрольной лампы.

Держатели изолированных щеток не должны замыкаться

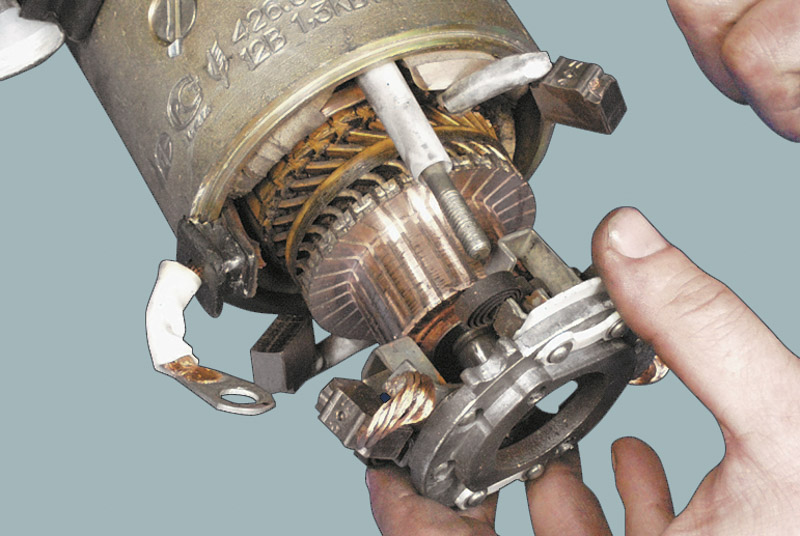

54. Проверьте усилие пружин, прижимающих щетки, с помощью динамометра. Для этого вставьте якорь в крышку со стороны привода, установите корпус и щеткодержатель.

Проверьте усилие пружин

55. Вставьте щетки в щеткодержатели. В момент отрыва пружины от щетки усилие должно быть в пределах 9,0–11,0 Н (0,9–1,1 кгс).

56. Проверьте омметром сопротивление обмоток тягового реле. Сопротивление втягивающей обмотки должно быть в пределах 0,52–0,59 Ом (пунктирные линии красного цвета), а удерживающей – 0,725–0,795 Ом (сплошные линии желтого цвета) при температуре окружающего воздуха от +15 до +25°С. Якорь тягового реле должен перемещаться в корпусе свободно, без заеданий.

Проверьте омметром сопротивление обмоток тягового реле

ПРИМЕЧАНИЕ
Одновременно с проверкой сопротивления обмотки проверьте, замыкает ли контактная пластина контактные болты тягового реле. Если омметр показывает бесконечность, то либо произошел обрыв в обмотке, либо пластина не замыкает контактные болты. В первом случае тяговое реле надо заменить.

57. Осмотрите контактные болты. Зачистите мелкой шкуркой подгоревшие головки болтов. При сильном выгорании головок можно развернуть болты на 180°, чтобы они прижимались к контактной пластине невыгоревшей стороной. Если поверхность контактной пластины сильно изношена, то ее можно повернуть другой стороной к контактным болтам.

Осмотрите контактные болты

При сборке стартера выполните следующее.

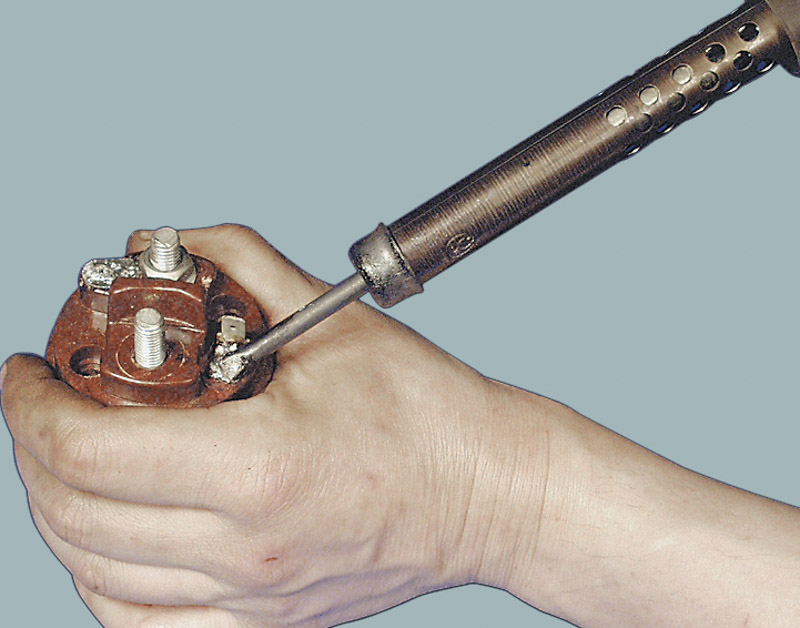

1. Надежно припаяйте выводы обмоток к контактам тягового реле.

Надежно припаяйте выводы обмоток

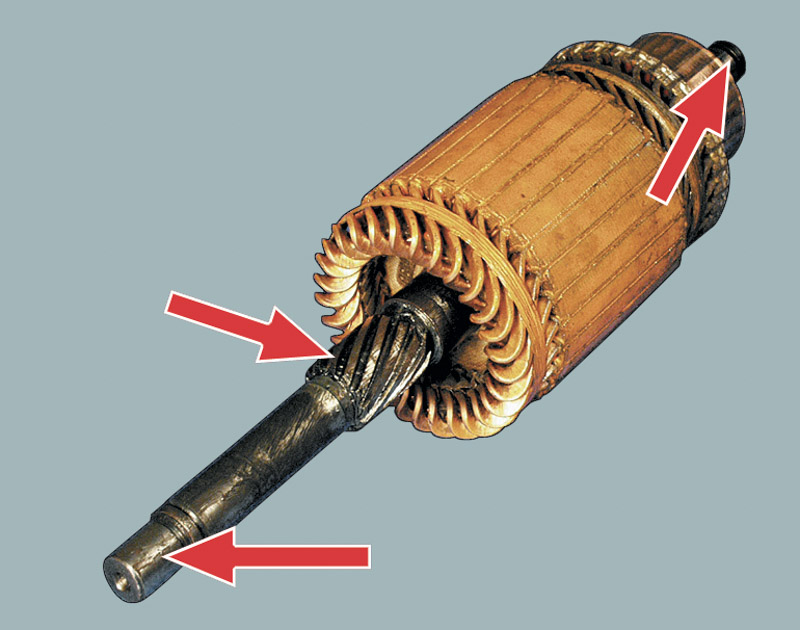

2. Смажьте моторным маслом шлицы и цапфы вала якоря…

Смажьте моторным маслом шлицы

3. …втулки задней крышки и промежуточной опоры…

втулки задней крышки

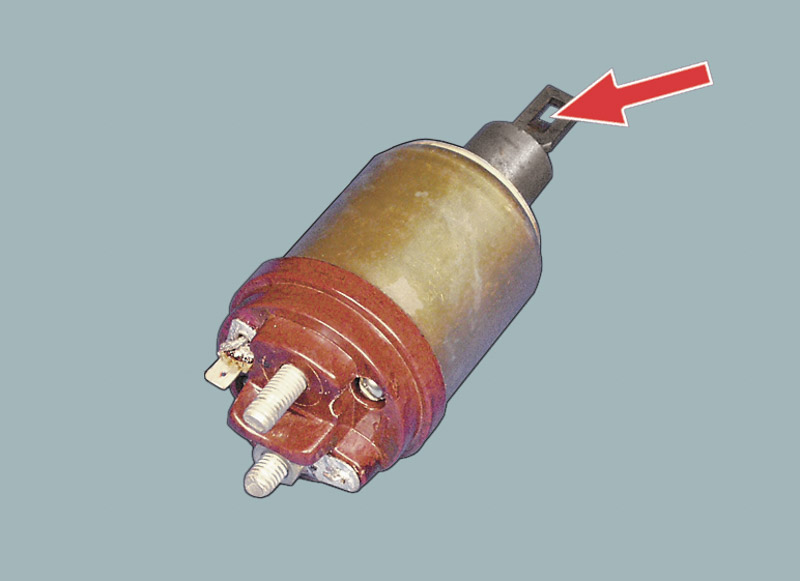

4. …наконечник якоря тягового реле…

наконечник якоря тягового реле

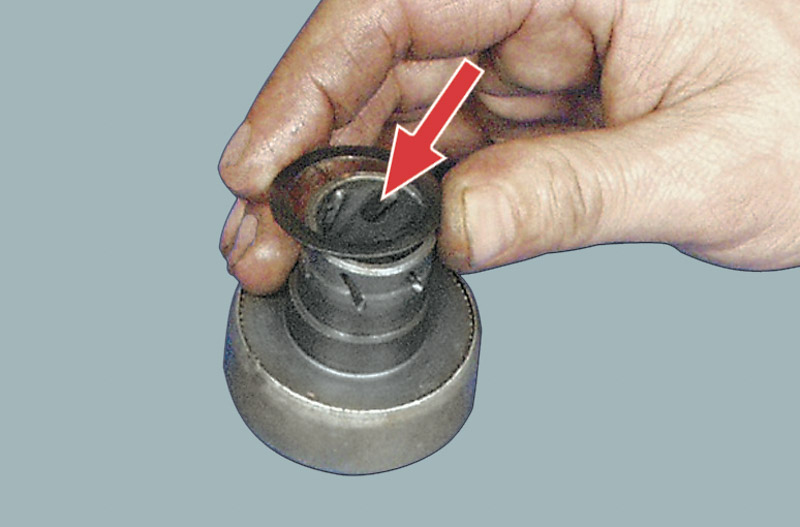

5. …и шлицы обгонной муфты.

шлицы обгонной муфты

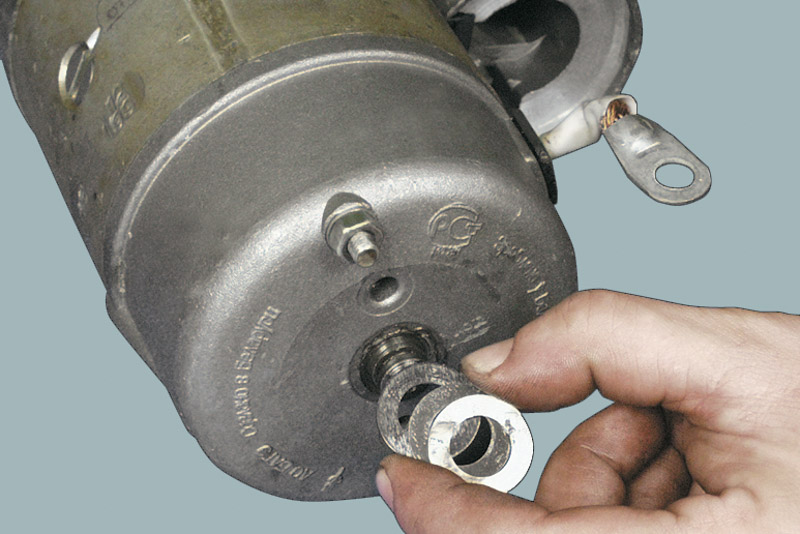

6. Подбором регулировочных шайб отрегулируйте осевой зазор вала якоря стартера. Зазор должен быть не более 0,5 мм.

отрегулируйте осевой зазор вала якоря

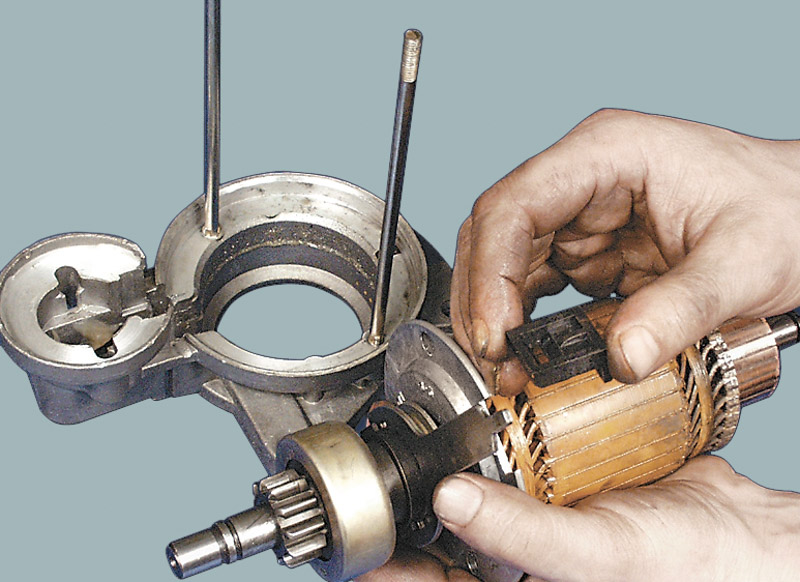

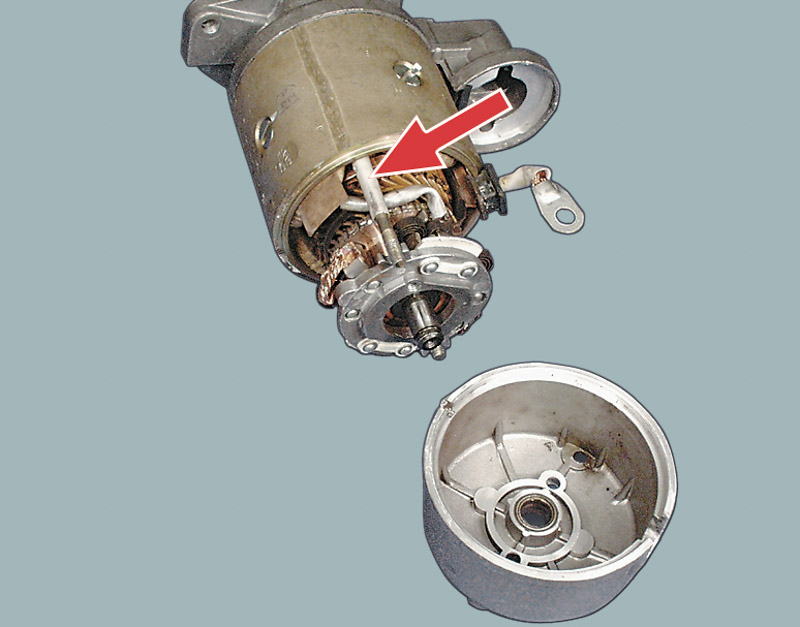

7. Опору на рычаг устанавливайте выступом к якорю.

устанавливайте выступом к якорю

8. Стяжные шпильки должны проходить через изоляционные трубки.

шпильки должны проходить через изоляционные трубки

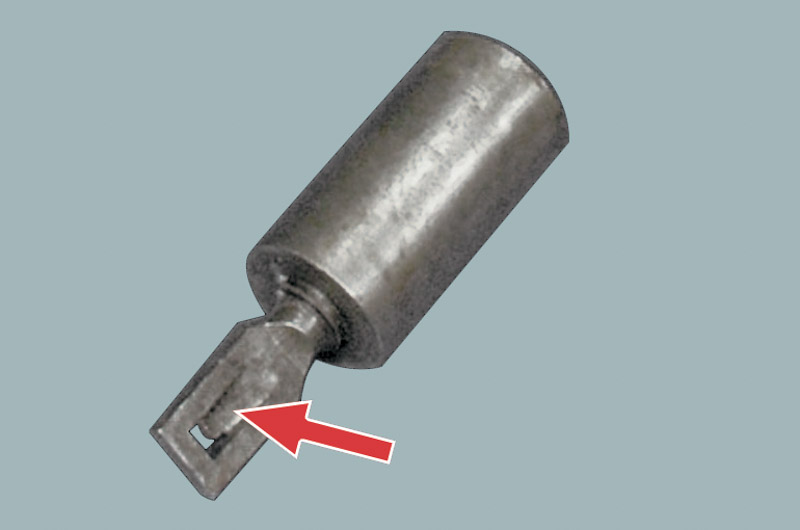

9. При подсоединении рычага к наконечнику якоря тягового реле язычок на наконечнике якоря должен быть направлен вниз.

язычок на наконечнике якоря должен быть направлен вниз
