Вам потребуются: ключи «на 8», «на 10», отвертка, пассатижи, молоток.

1. Снимите стартер с автомобиля (см. «Снятие и установка стартера»).

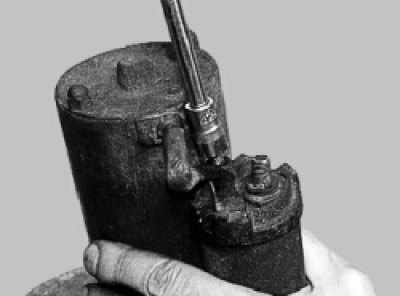

2. Отверните гайку крепления нижнего контактного болта…

Ремонт стартера 5712.3708

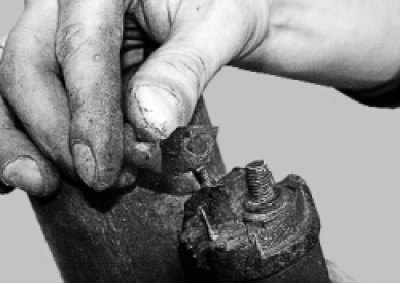

3. …снимите шайбу и отсоедините наконечник вывода обмотки статора.

снимите шайбу и отсоедините наконечник

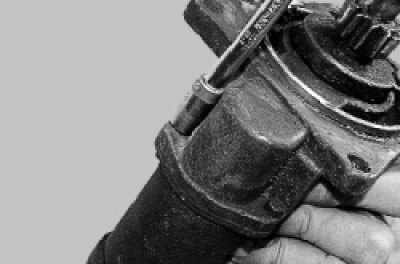

4. Выверните два болта крепления тягового реле к корпусу…

Выверните два болта крепления тягового реле

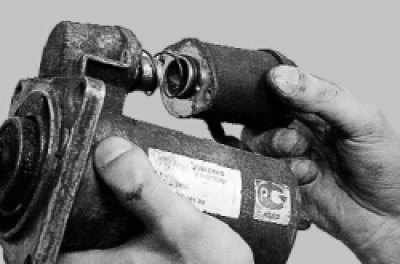

5. …снимите реле…

снимите реле

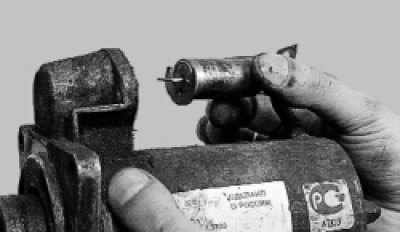

6. …и снимите с рычага привода якорь тягового реле.

снимите с рычага привода якорь

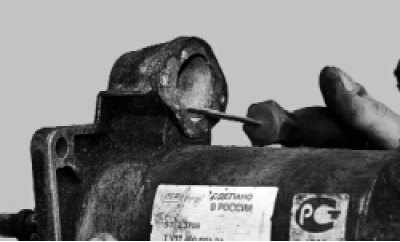

7. Снимите уплотнительную прокладку тягового реле.

Снимите уплотнительную прокладку

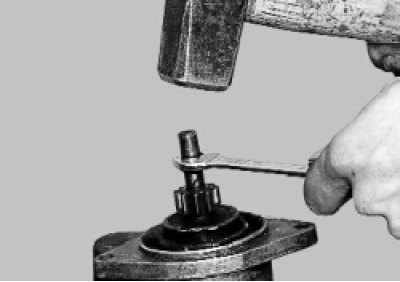

8. Преодолевая сопротивление стопорного кольца, сдвиньте по валу ограничительное кольцо шестерни привода

по валу ограничительное кольцо

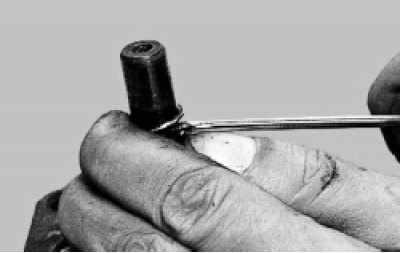

9. Снимите с вала привода стопорное…

Снимите с вала привода стопорное кольцо

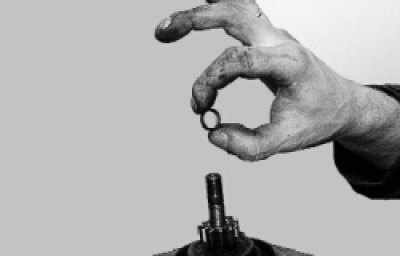

10. …и ограничительное кольца.

и ограничительное кольцо

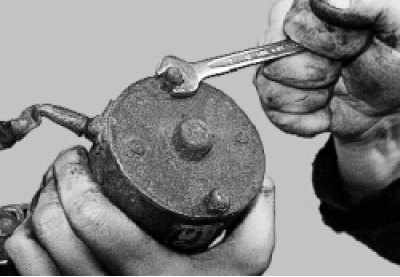

11. Отверните две гайки стяжных шпилек…

Отверните две гайки

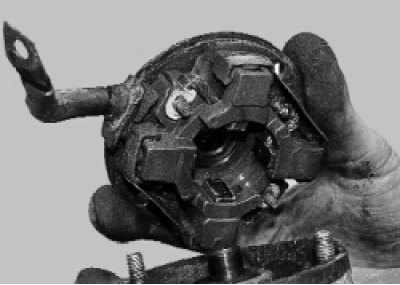

12. …и снимите заднюю крышку со щеткодержателем.

снимите заднюю крышку

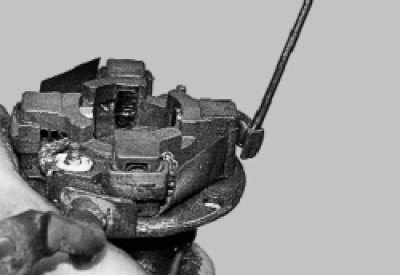

13. Подденьте фиксирующую скобу щеток…

Подденьте фиксирующую скобу

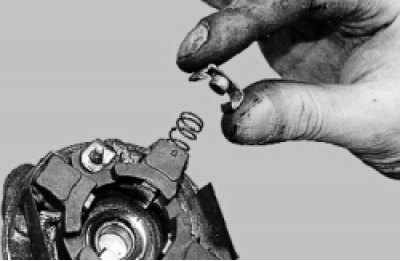

14. …снимите скобу…

снимите скобу

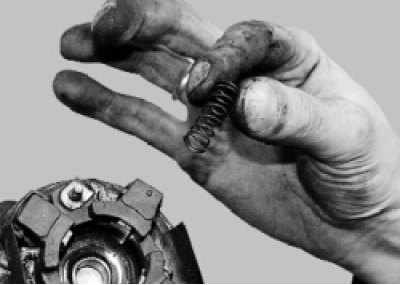

15. …пружину щетки…

снимите пружину щетки

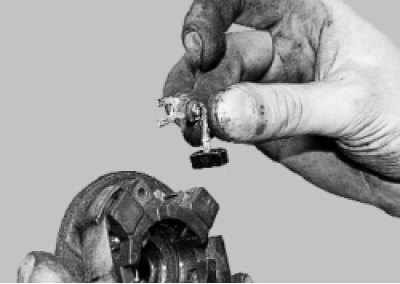

16. …и щетку.

и щетку

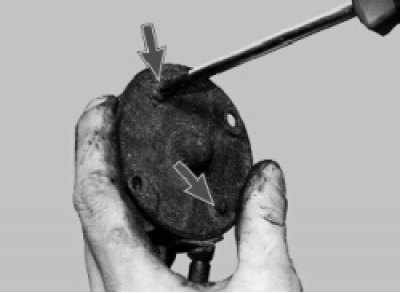

17. Выверните два винта крепления щеткодержателя к крышке…

Выверните два винта крепления

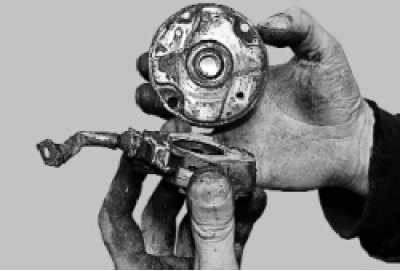

18. …и снимите щеткодержатель.

снимите щеткодержатель

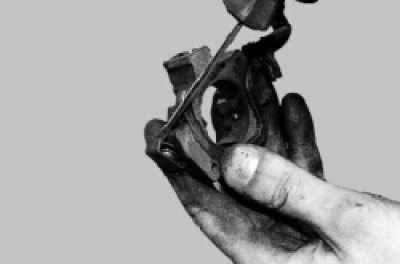

19. Подденьте фиксаторы держателей остальных щеток…

Подденьте фиксаторы держателей

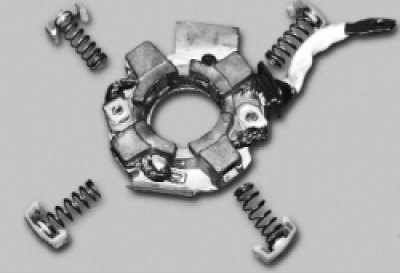

20. …снимите фиксаторы и прижимные пружины. Деформированные или поврежденные фиксаторы и сильно обжатые или искривленные пружины замените.

снимите фиксаторы и прижимные пружины

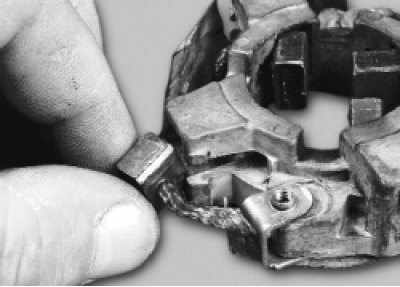

21. Выньте щетки из направляющих щеткодержателя.

Выньте щетки из направляющих

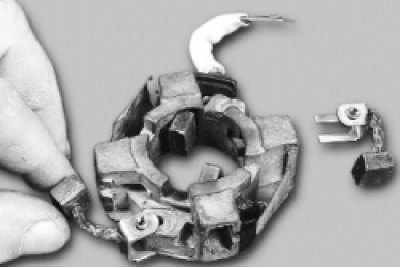

22. Снимите неизолированные щетки.

Снимите неизолированные щетки

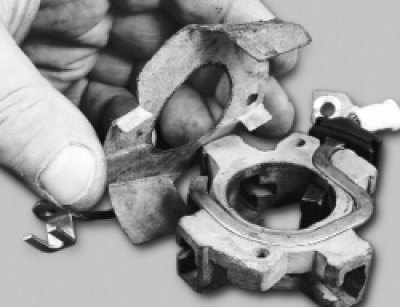

23. Снимите картонную изоляционную прокладку. Замените порванную или чрезмерно обжатую прокладку.

Снимите картонную изоляционную прокладку

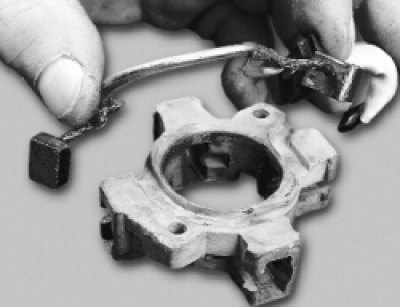

24. Снимите соединительную шину с изолированными щетками.

Снимите соединительную шину

ПРИМЕЧАНИЯ

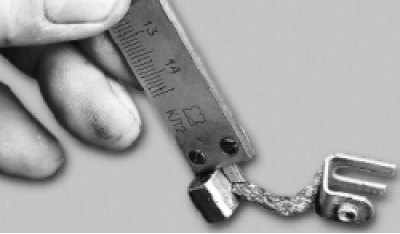

Замените щетки, изношенные до размера менее 3,5 мм между рабочей поверхностью и выводом.

используйте штангенциркуль

Для измерения используйте штангенциркуль.
