Вам потребуются: ключ «на 13», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

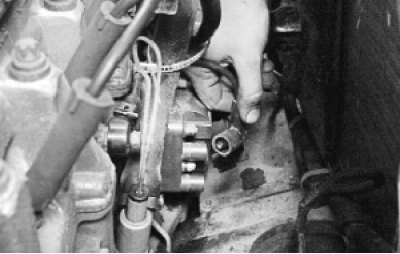

2. Отсоедините высоковольтные провода от модуля зажигания.

Снятие и установка модуля зажигания

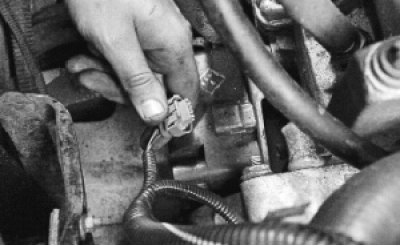

3. Отжав вверх фиксатор, отсоедините колодку жгута проводов от модуля зажигания.

отсоедините колодку

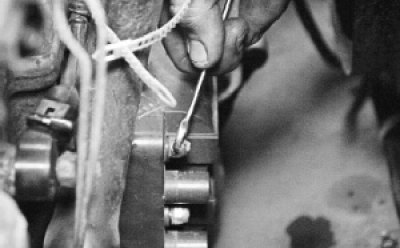

4. Отверните три гайки крепления модуля зажигания к кронштейну…

Отверните три гайки крепления модуля

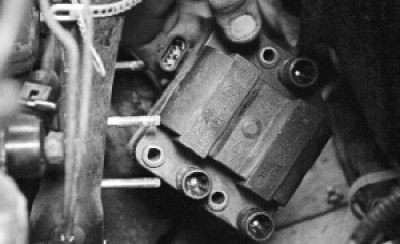

5. …и снимите модуль.

снимите модуль

6. Установите модуль зажигания в порядке, обратном снятию.

ПРИМЕЧАНИЯ

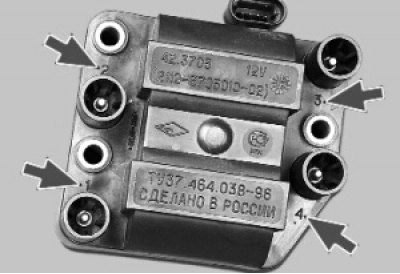

На модуле зажигания, рядом с высоковольтными выводами, нанесены номера соответствующих цилиндров.

номера соответствующих цилиндров

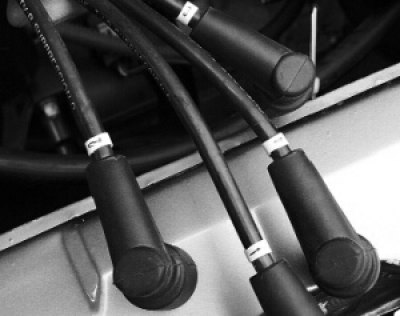

На высоковольтных проводах с обеих сторон также есть метки с номерами цилиндров.

метки с номерами цилиндров
