Вам потребуются: зубило, молоток, отвертка.

1. Снимите замок зажигания (см. «Снятие и установка замка зажигания»).

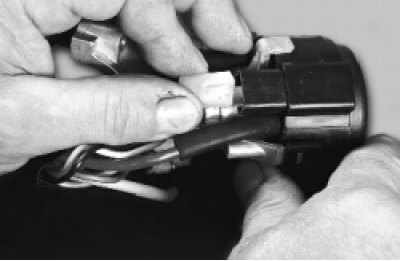

2. Отсоедините колодку проводов от патрона лампы подсветки.

Замена контактной группы замка зажигания

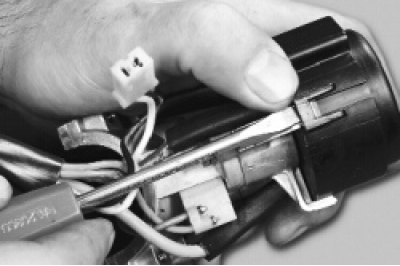

3. Поддев отверткой, отстегните защелку с одной стороны.

отстегните защелку

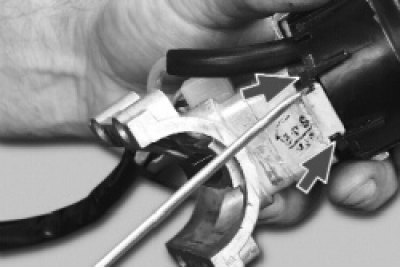

4. Затем отстегните две защелки с другой стороны…

отстегните две защелки

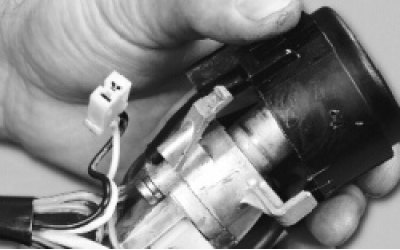

5. …и снимите пластмассовую крышку с корпуса замка.

снимите пластмассовую крышку

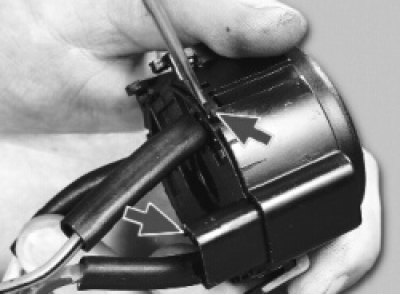

6. Поддев отверткой, отстегните две защелки с обеих сторон крышки…

отстегните две защелки с обеих сторон крышки

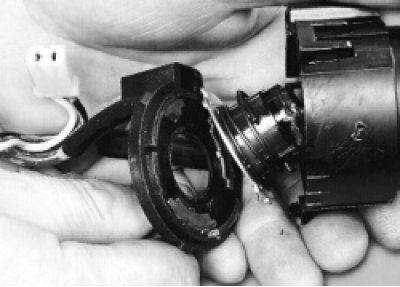

7. …и выньте контактную группу и световод из крышки.

выньте контактную группу

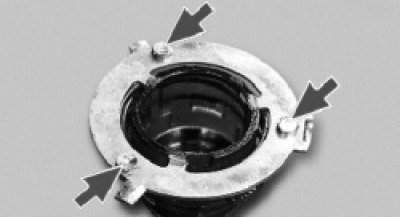

8. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкозернистой шлифовальной шкуркой.

Зачистите окисленные или подгоревшие контакты

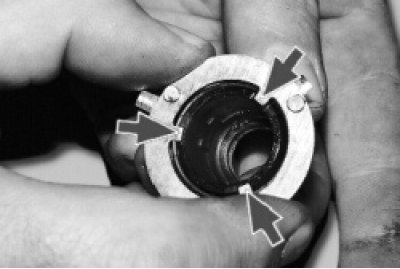

9. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода…

замените контактную пластину

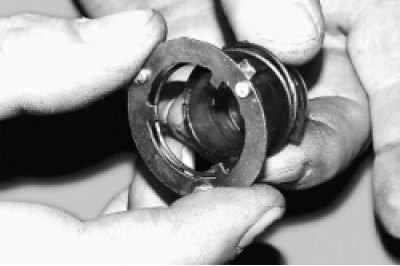

10. …и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

снимите пластину

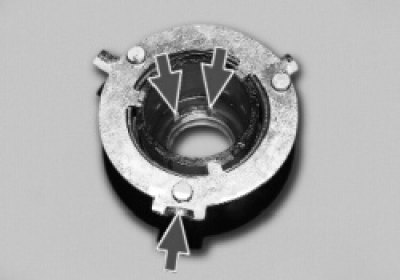

11. Установите на световод пружину и контактное кольцо в порядке, обратном снятию. При этом обратите внимание на то, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины.

Установите на световод пружину

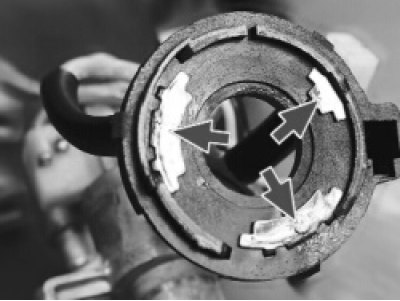

12. Зачистите окисленные или подгоревшие контакты мелкой шлифовальной шкуркой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять от контактов три провода.

Зачистите окисленные или подгоревшие контакты

13. При сборке замка сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

установите световод с контактной пластиной

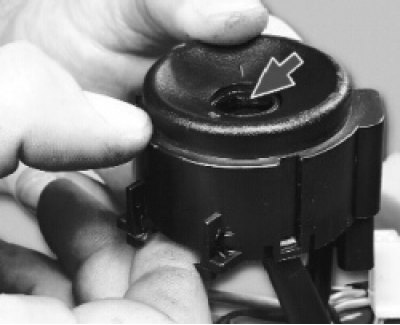

14. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

Наденьте крышку на основание

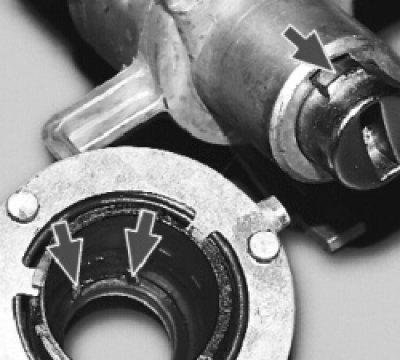

15. Установите крышку с контактной группой на корпус замка в порядке, обратном снятию. Обратите внимание на то, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода.

Установите крышку с контактной группой
