ДПДЗ — Датчик положения дроссельной заслонки 9 (см. рис. «Расположение в подкапотном пространстве элементов системы управления двигателем«) установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки.

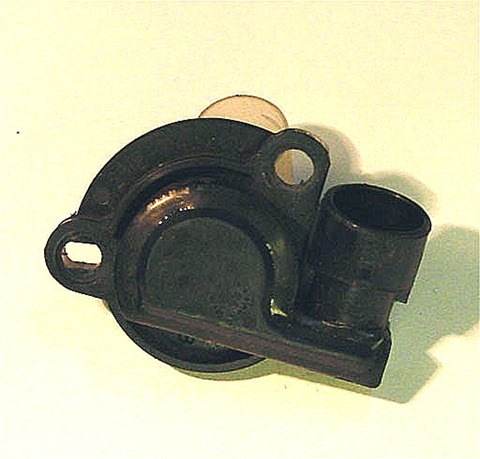

Датчик положения дроссельной заслонки

Датчик представляет собой потенциометр, на один конец которого подается «+» напряжения питания (5 В), другой его конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к контроллеру.

Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В.

Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.

Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя).

Датчик положения дроссельной заслонки не требует какой-либо регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
