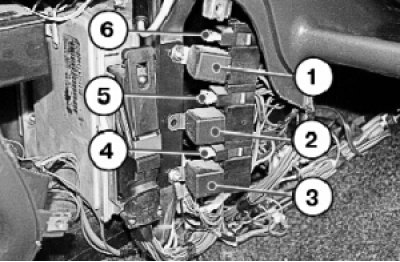

Так расположены предохранители и реле системы управления двигателем:

Замена предохранителей и реле системы управления двигателем

1 – главное реле системы управления; 2 – реле включения электровентилятора системы охлаждения; 3 – реле включения электробензонасоса; 4 – предохранитель цепи электробензонасоса; 5 – предохранитель контроллера; 6 – предохранитель главного реле.

Вам потребуются: отвертка, ключ «на 8».

1. Снимите провод с клеммы «–» аккумуляторной батареи.

2. Снимите правый щиток центральной консоли панели приборов (см. «Снятие и установка щитка панели приборов»).

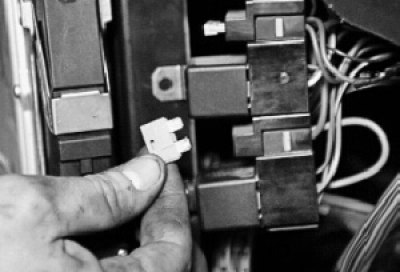

3. Для замены предохранителя выньте его из гнезда в блоке предохранителей.

Выньте предохранитель из гнезда

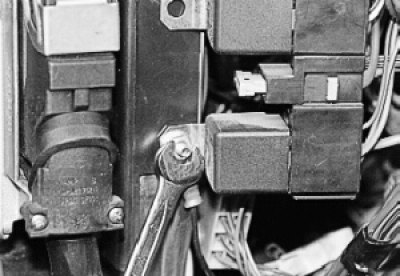

4. Для замены реле отверните две гайки крепления блока реле к кронштейну панели приборов…

отверните две гайки крепления

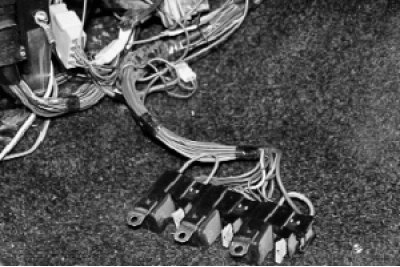

5. …снимите блок реле и отведите его в сторону.

снимите блок реле

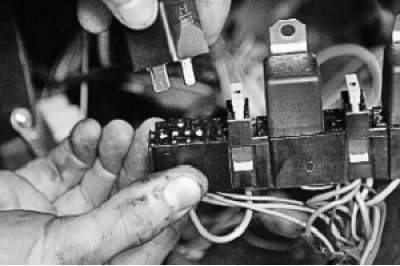

6. Выньте реле, требующее замены, из разъема в блоке.

Выньте реле

7. Установите реле, блок реле и предохранители в порядке, обратном снятию.
