Для изменения угла наклона света фар в зависимости от нагрузки на оси автомобиля в конструкции блок-фар предусмотрен гидрокорректор, который состоит из главного цилиндра, установленного в панели приборов, рабочих цилиндров, установленных на корпусах фар, и соединительных трубок. Соединительные трубки, рабочие и главный цилиндры гидрокорректора фар заполнены специальной жидкостью, имеющей низкую температуру замерзания.

Вам потребуются: пассатижи, отвертка.

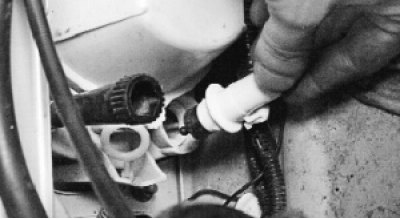

1. Нажмите на фиксатор, поверните рабочий цилиндр гидрокорректора фар против часовой стрелки и выньте его из корпуса левой фары.

Замена гидрокорректора фар

2. Аналогично отсоедините рабочий цилиндр гидрокорректора от правой фары.

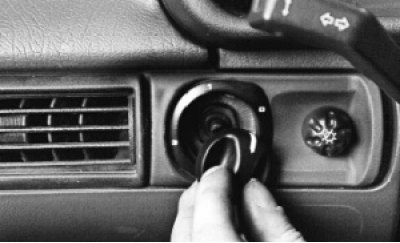

3. Снимите рукоятку главного цилиндра гидрокорректора фар, потянув ее на себя…

Снимите рукоятку

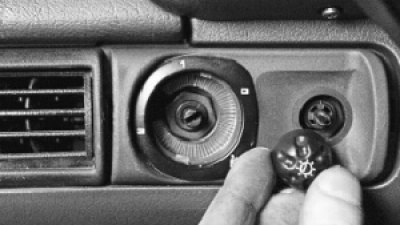

4. …и ручку регулятора яркости освещения комбинации приборов.

и ручку регулятора яркости

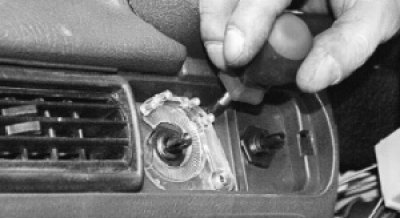

5. Выверните винт крепления к панели приборов и снимите световод рукоятки гидрокорректора фар.

Выверните винт крепления

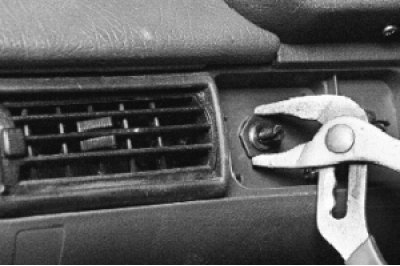

6. Отверните гайку крепления главного цилиндра гидрокорректора фар к панели приборов…

Отверните гайку крепления главного цилиндра

7. …и выведите главный цилиндр из-под панели приборов.

выведите главный цилиндр из-под панели

8. Выньте резиновый уплотнитель трубок гидрокорректора из отверстия в щите передка…

Выньте резиновый уплотнитель

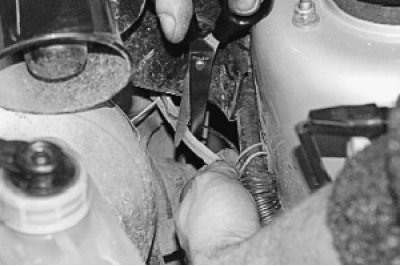

9. …снимите хомуты крепления соединительных трубок гидрокорректора и выведите соединительные трубопроводы и рабочие цилиндры в салон автомобиля.

снимите хомуты крепления

10. Установите гидрокорректор в порядке, обратном снятию.
