Автомобили могут быть укомплектованы звуковыми сигналами типов С-304 и С-305 (разборные) или 20.3721-01 и 201.3721-01 (неразборные).

Звуковой сигнал находится в моторном отсеке и закреплен на кронштейне, приваренном к панели рамки радиатора.

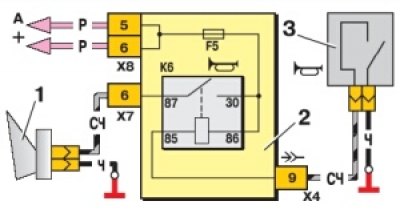

Схема включения звукового сигнала:

Схема включения звукового сигнала

1 – звуковой сигнал; 2 – монтажный блок; 3 – выключатель звукового сигнала; К6 – реле включения звукового сигнала; А – к источникам питания.

Вам потребуются: ключ «на 13», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

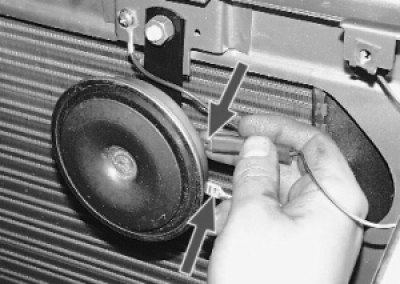

2. Снимите облицовки радиатора (см. «Снятие и установка облицовок радиатора») и отсоедините два провода от выводов сигнала.

Регулировка и замена звукового сигнала

3. Отверните гайку крепления кронштейна сигнала к кузову…

Отверните гайку крепления кронштейна

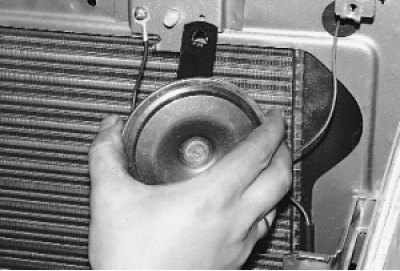

4. …и снимите звуковой сигнал.

снимите звуковой сигнал

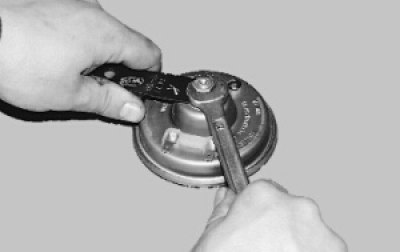

5. При необходимости отверните гайку крепления и снимите кронштейн с корпуса сигнала.

отверните гайку крепления

6. Зачистите окисленные выводы сигнала.

Зачистите выводы сигнала

7. Зажмите в тиски сигнал за кронштейн и подсоедините провода к аккумуляторной батарее и к выводам звукового сигнала («–» к верхнему выводу сигнала, «+» к нижнему).

подсоедините провода к выводам звукового сигнала

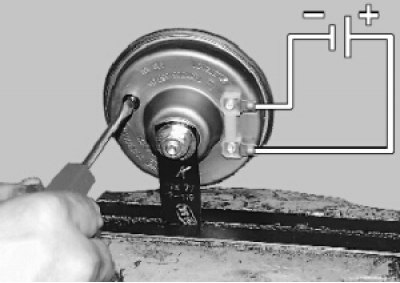

8. Поворачивая регулировочный винт в соответствующую сторону, добейтесь громкого и чистого звучания сигнала. Если этого не удалось сделать, замените звуковой сигнал.

добейтесь громкого и чистого звучания

9. Устанавливайте звуковой сигнал и все снятые детали в последовательности, обратной снятию.
