Вам потребуются: ключи «на 10», «на 24», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

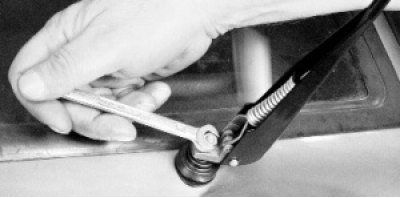

2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

Снятие, установка и ремонт стеклоочистителя

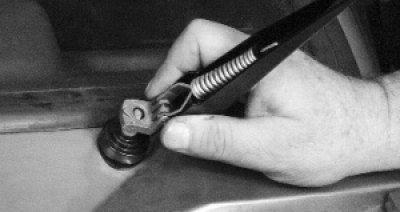

3. Снимите рычаги щеток с валиков механизма стеклоочистителя

Снимите рычаги щеток

ПРИМЕЧАНИЕ
Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

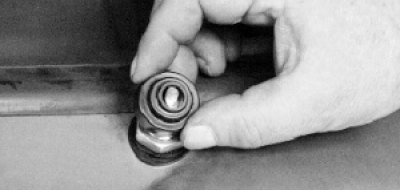

4. Снимите по одному защитному колпачку с обеих сторон.

 Снимите по одному защитному колпачку

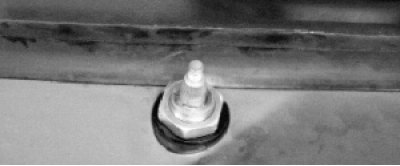

5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

Отверните по одной гайке верхнего крепления

6. Снимите резиновые выравнивающие шайбы с обеих сторон.

Снимите резиновые шайбы

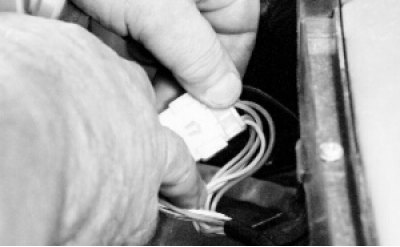

7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе он будет мешать извлечению стеклоочистителя.

разъедините колодку жгута

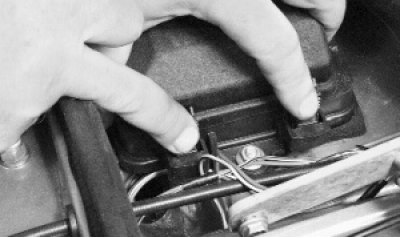

8. Снимите крышку монтажного блока реле и предохранителей, отжав защелки крышки.

Снимите крышку монтажного блока

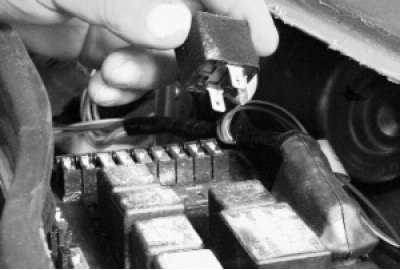

9. Выньте все реле из блока, чтобы они не мешали снять стеклоочиститель.

Выньте все реле из блока

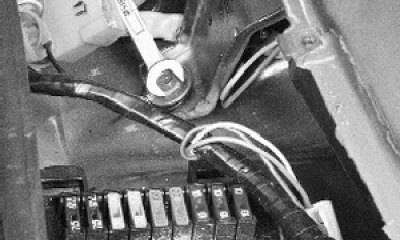

10. Выверните болт нижнего крепления кронштейна стеклоочистителя.

Выверните болт нижнего крепления

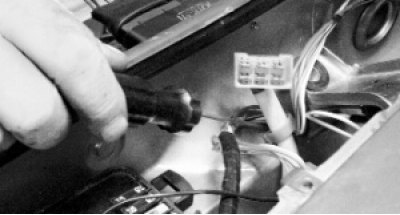

11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

выньте его из отверстия

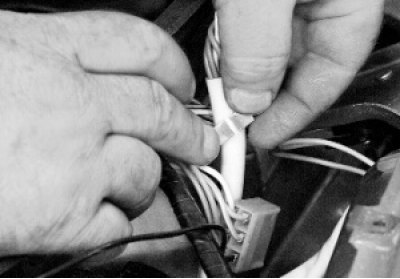

12. Снимите держатель с проводов, чтобы не потерять его.

Снимите держатель с проводов

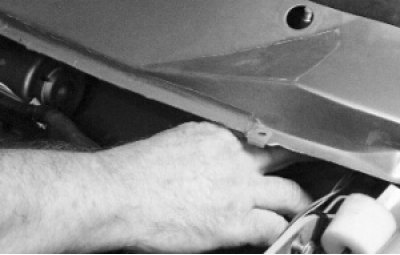

13. Выведите валики механизма стеклоочистителя из отверстий в кузове.

Выведите валики механизма стеклоочистителя

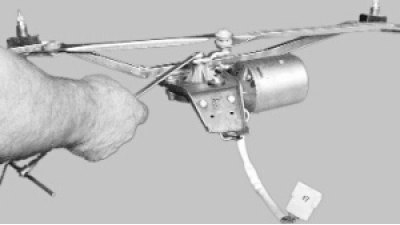

14. Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.

Сдвиньте стеклоочиститель
