После снятия стеклоочистителя с автомобиля:

1. Отверните гайку крепления кривошипа механизма стеклоочистителя…

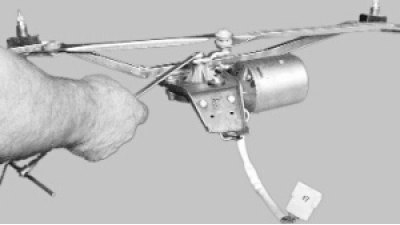

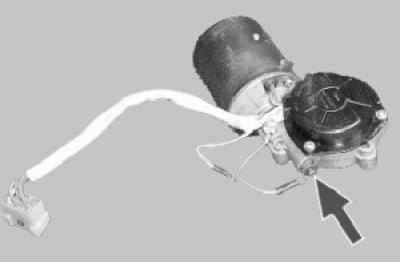

Ремонт стеклоочистителя

2. …и снимите кривошип с вала редуктора, поддев его отверткой.

снимите кривошип с вала

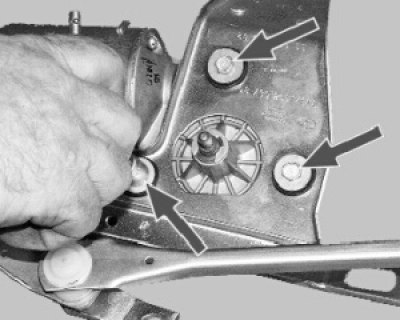

3. Выверните три болта крепления редуктора с электродвигателем.

Выверните три болта крепления

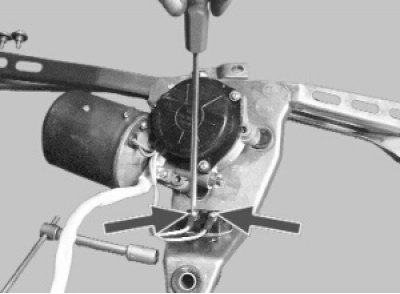

4. Выверните два винта крепления проводов электродвигателя и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель с кронштейна.

Выверните два винта крепления проводов электродвигателя

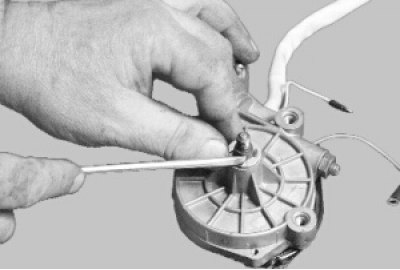

5. Снимите стопорное кольцо с вала редуктора.

Снимите стопорное кольцо

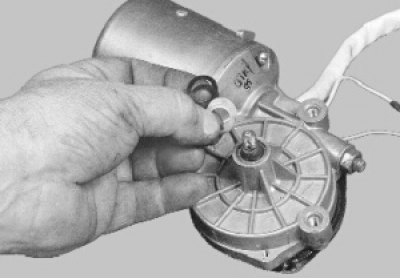

6. Снимите с вала редуктора регулировочные шайбы.

Снимите регулировочные шайбы

ПРИМЕЧАНИЕ
Промаркируйте регулировочные шайбы, чтобы при сборке установить их на те же места и в том же количестве.

7. Выверните три винта крепления…

Выверните три винта крепления

8. …и снимите крышку редуктора.

снимите крышку редуктора

ПРЕДУПРЕЖДЕНИЕ

Ремонт стеклоочистителя

При разборке не выворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.

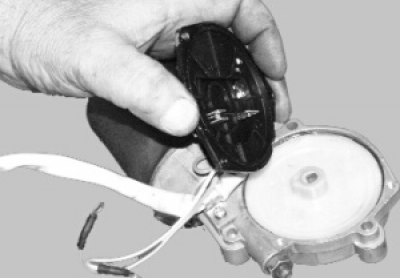

9. Снимите панель с редуктора.

Снимите панель с редуктора

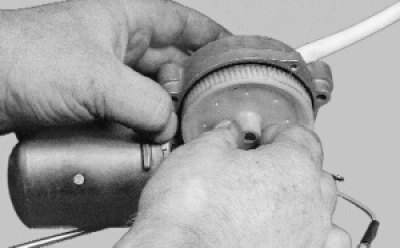

10. Выньте шестерню редуктора.

Выньте шестерню редуктора

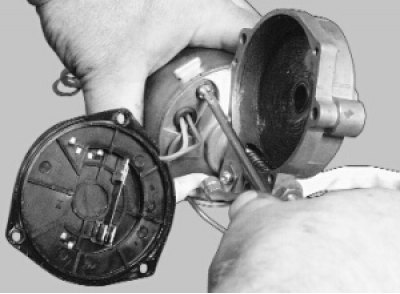

11. Выверните два винта (второй находится за корпусом редуктора)…

Выверните два винта

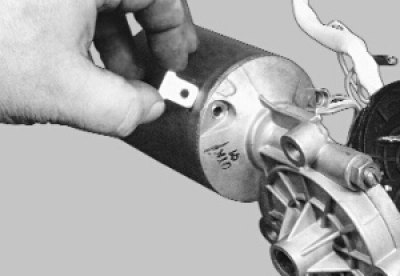

12. …и выньте две закладные гайки.

выньте две закладные гайки

13. Снимите корпус редуктора со щеткодержателем с корпуса электродвигателя.

Снимите корпус редуктора

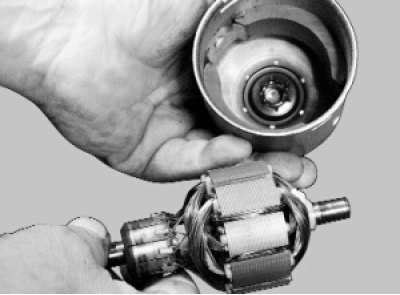

14. Выньте якорь из корпуса двигателя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.

Выньте якорь из корпуса двигателя

15. Снимите с обоих валиков механизма стеклоочистителя стопорные кольца…

Снимите стопорные кольца

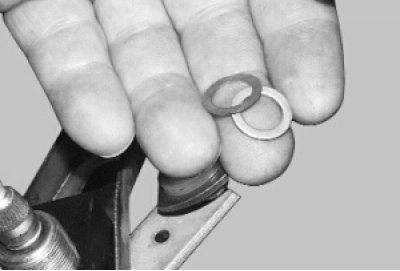

16. …и регулировочные шайбы.

и регулировочные шайбы

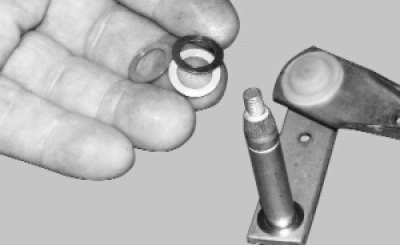

17. Выньте тяги из кронштейна стеклоочистителя и снимите регулировочные шайбы с обоих валиков.

снимите регулировочные шайбы

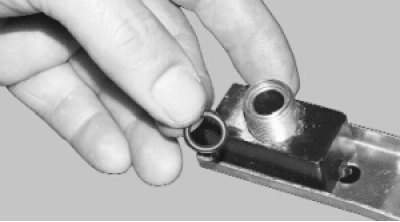

18. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна.

Выньте уплотнительные кольца

ПРИМЕЧАНИЕ

Ремонт стеклоочистителя

Дальнейшая разборка системы тяг невозможна, так как тяги неразборной конструкции: 1 – кривошип; 2 – короткая тяга; 3 – шарнир тяг; 4 – валики механизма стеклоочистителя; 5 – длинная тяга.

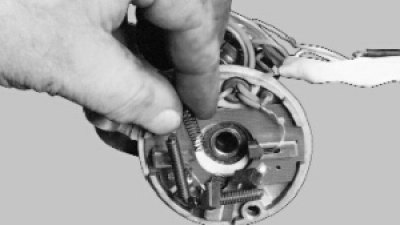

19. Если пружины щеток повреждены или потеряли упругость, замените их.

замените пружины

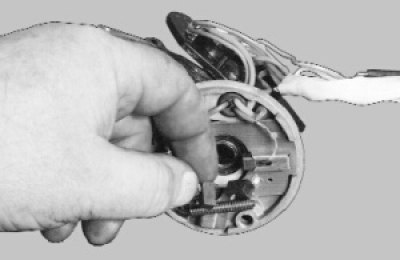

20. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий. Замените изношенные или со сколами щетки. При замене припаяйте выводы новых щеток к щеткодержателю

Замените изношенные или со сколами щетки

21. Зачистите коллектор мелкозернистой шкуркой, если он загрязнен или на нем есть риски, царапины и т.п. При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкозернистой шкуркой.

Зачистите коллектор мелкозернистой шкуркой

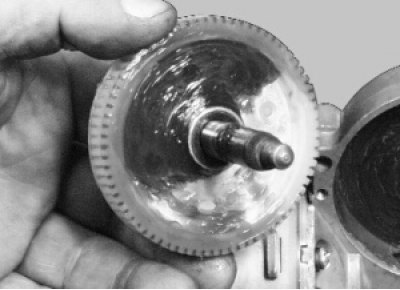

22. Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

Замените шестерню

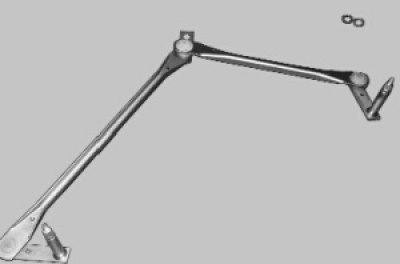

23. Выправите погнутые тяги. Если это невозможно, замените тяги в сборе.

Выправите погнутые тяги

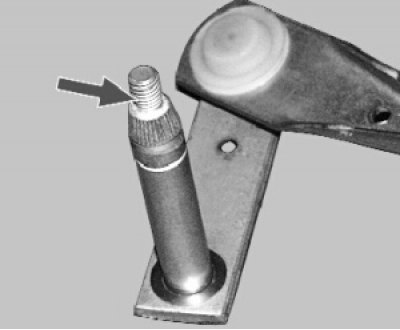

24. При повреждении шлицев или резьбы валиков замените тяги в сборе.

При повреждении шлицев

25. Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкозернистой шкуркой.

26. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали.
