После снятия стеклоочистителя окна двери задка:

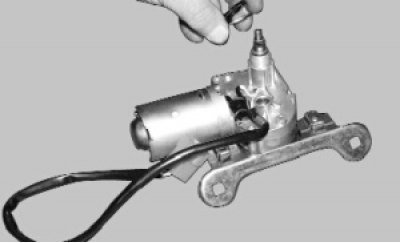

1. Снимите с корпуса редуктора резиновое уплотнительное кольцо и металлическую шайбу.

Ремонт стеклоочистителя окна двери задка

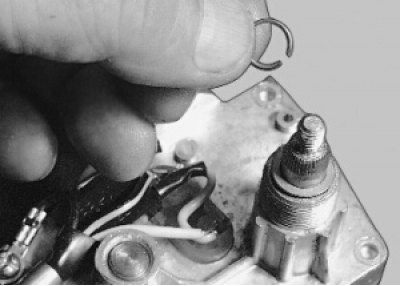

2. Снимите с валика механизма стеклоочистителя стопорное кольцо…

Снимите стопорное кольцо

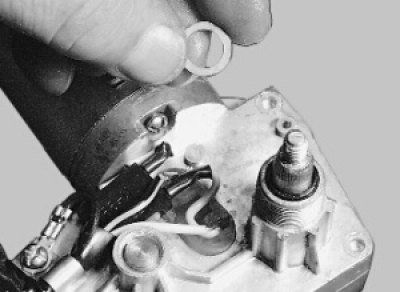

3. …и шайбу.

и шайбу

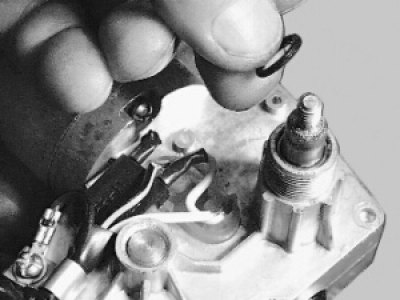

4. Выньте уплотнительное кольцо из проточки.

Выньте уплотнительное кольцо

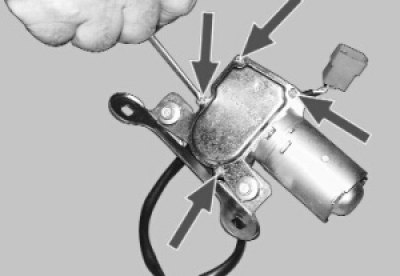

5. Отверните четыре винта крепления крышки редуктора…

 Отверните четыре винта крепления

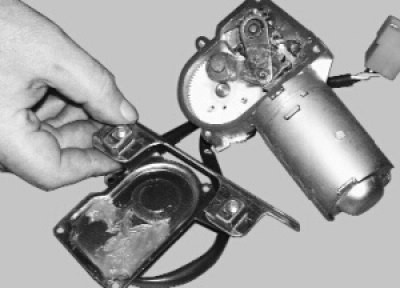

6. …и снимите крышку с кронштейном.

снимите крышку с кронштейном

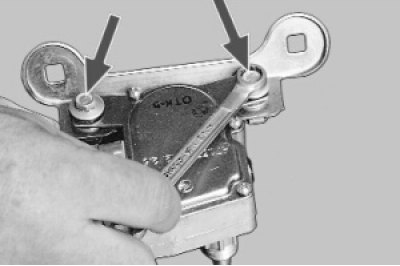

7. Выверните два болта крепления и снимите кронштейн с крышки редуктора.

Выверните два болта крепления

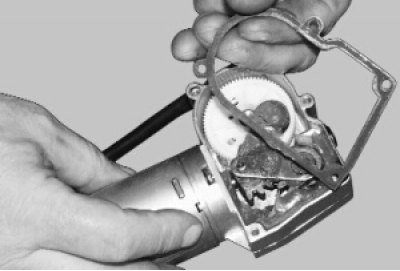

8. Аккуратно снимите уплотнительную прокладку.

снимите уплотнительную прокладку

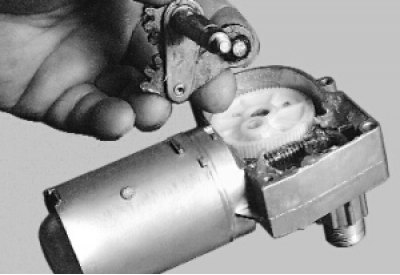

9. Выньте из корпуса редуктора водило.

Выньте из корпуса редуктора водило

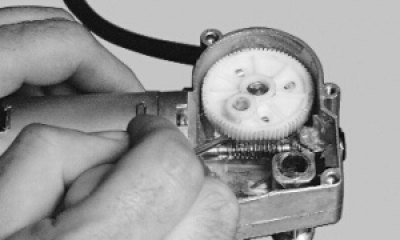

10. Снимите шестерню редуктора, приподняв ее отверткой.

Снимите шестерню редуктора

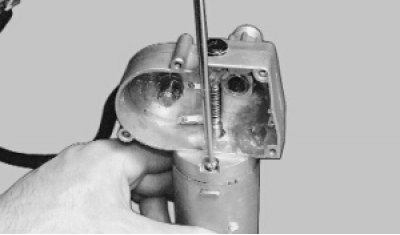

11. Выверните два винта (второй находится за корпусом редуктора)…

Выверните два винта

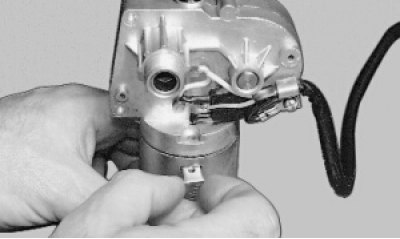

12. …и выньте две закладные гайки.

выньте две закладные гайки

13. Снимите корпус двигателя.

Снимите корпус двигателя

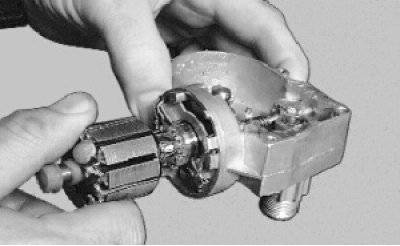

14. Выньте якорь из крышки и корпуса.

Выньте якорь из крышки

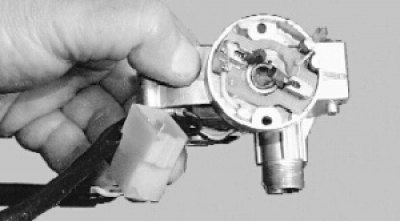

15. Замените поломанные или потерявшие упругость пружины щеток. Проверьте легкость перемещения щеток в щеткодержателе: они должны перемещаться свободно, без заеданий. Изношенные или со сколами щетки замените. При замене припаяйте выводы новых щеток к щеткодержателю.

Замените поломанные пружины щеток

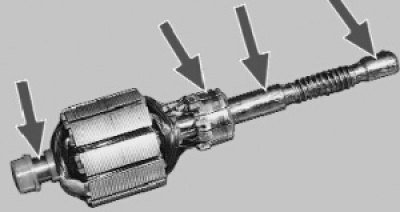

16. Зачистите мелкозернистой шкуркой коллектор, если он загрязнен или на нем появились риски, царапины и другие повреждения. Если коллектор сильно изношен или обгорел, замените якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкозернистой шкуркой.

Зачистите мелкозернистой шкуркой коллектор

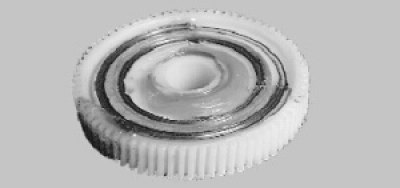

17. Замените шестерню редуктора с сильно изношенными или поврежденными зубьями. Осмотрите контакты концевого выключателя механизма самоостанова. Окисленные контакты зачистите. Если контакты сломаны, замените шестерню.

Замените шестерню редуктора

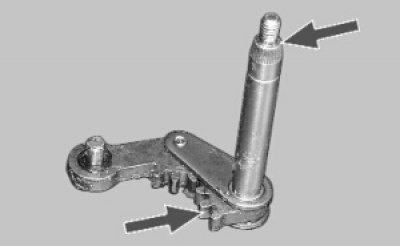

18. При повреждении шлицев или резьбы валиков, а также при поломке зубьев замените водило.

замените водило

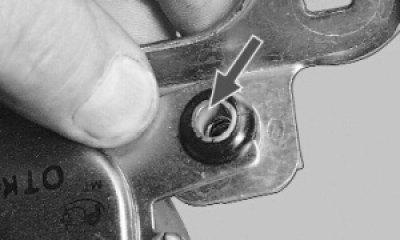

19. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали. Перед заменой подушек выньте распорную втулку.

Замените резиновые подушки

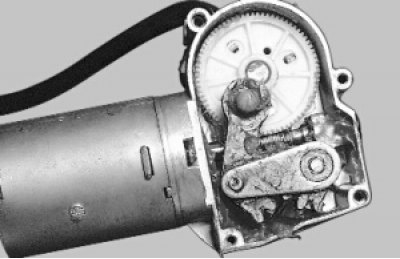

20. Соберите и установите очиститель окна двери задка в порядке, обратном снятию. При сборке редуктора смажьте консистентной смазкой шестерню редуктора, червяк вала электродвигателя, валик и зубья водила.

смажьте шестерню редуктора
