Разборка вентилятора и ремонт электродвигателя

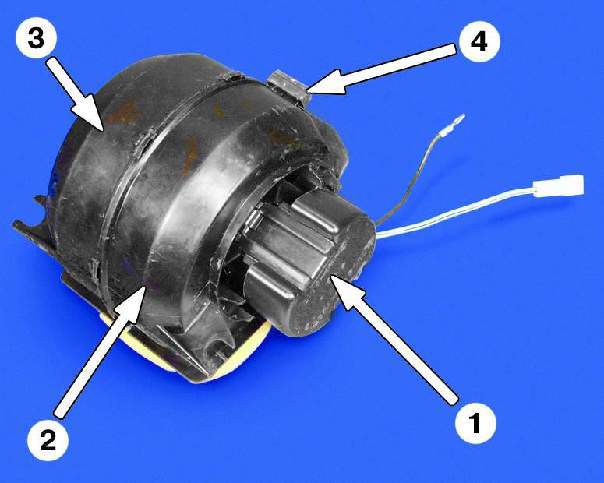

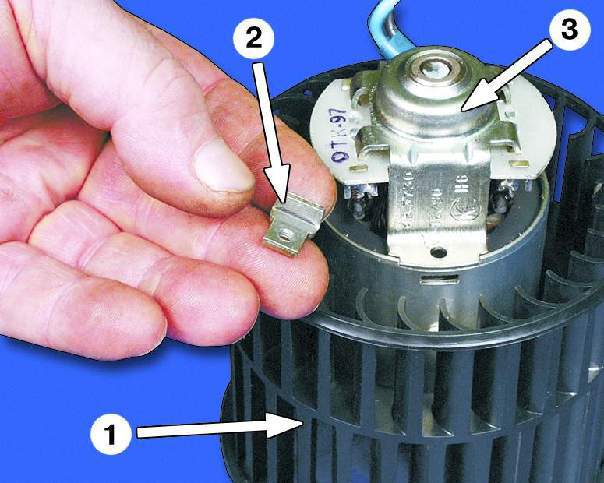

Так выглядит снятый вентилятор отопителя: 1 – защитная крышка электродвигателя; 2 – правый кожух вентилятора; 3 – левый кожух вентилятора; 4 – опора вентилятора.

Техническая характеристика электродвигателя вентилятора отопителя типа 45.3730:
Потребляемая сила тока при максимальной частоте вращения, А, не более…..14
Максимальная частота вращения вентилятора, мин-1…..4100

Вам потребуется отвертка.

1. Отклейте поролоновый уплотнитель с правого кожуха вентилятора.

 Отклейте поролоновый уплотнитель

2. Снимите опору с кожуха вентилятора.

Снимите опору с кожуха вентилятора

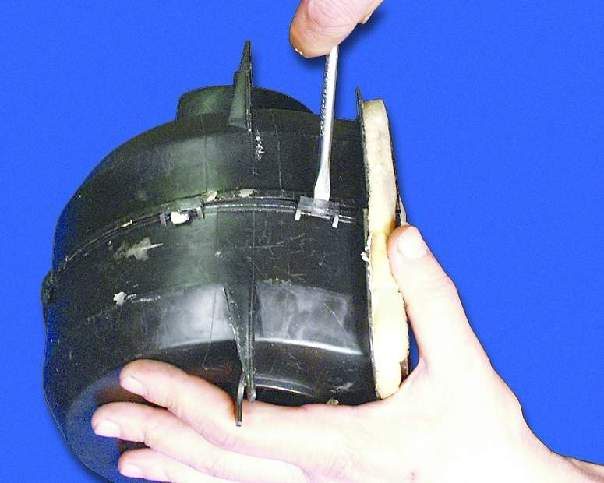

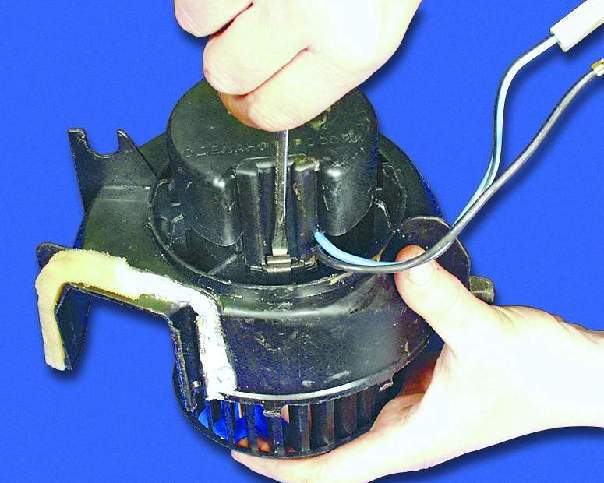

3. Поддев отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления…

Поддев отверткой пластмассовые защелки кожуха

4. …и разъедините части кожуха.

разъедините части кожуха

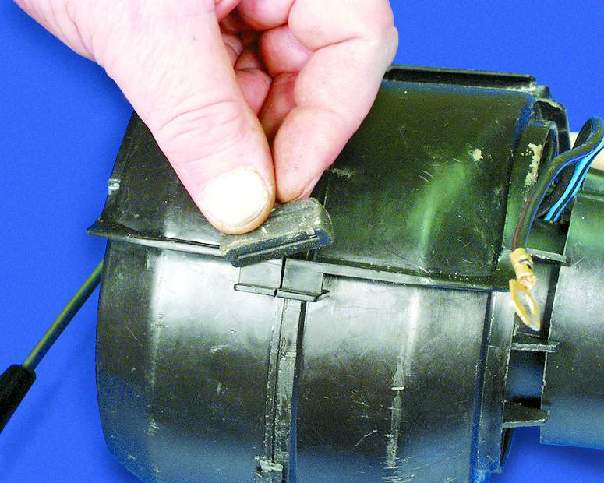

5. Отстегните две пружинные защелки, поддев их отверткой.

Отстегните две пружинные защелки

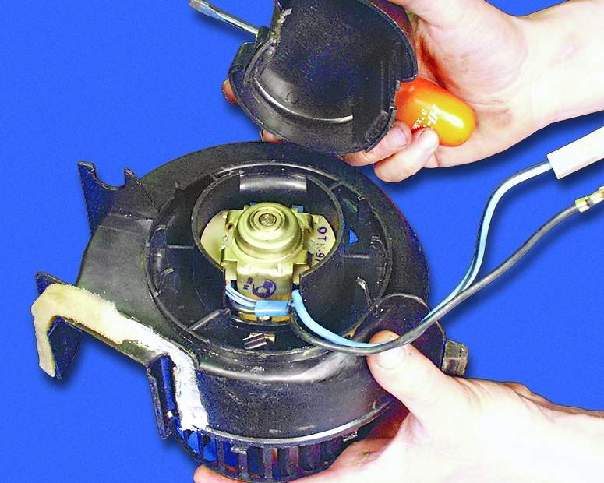

6. Снимите крышку двигателя.

Снимите крышку двигателя

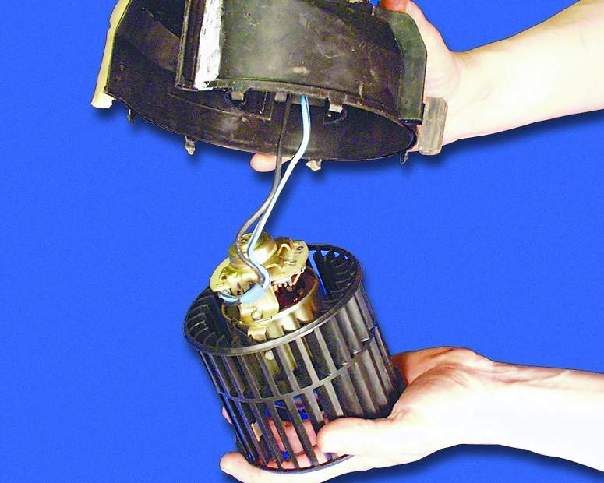

7. Выньте двигатель с крыльчаткой вентилятора.

Выньте двигатель с крыльчаткой вентилятора

ПРЕДУПРЕЖДЕНИЕ
Не снимайте крыльчатку вентилятора с вала двигателя, чтобы не нарушить балансировку.

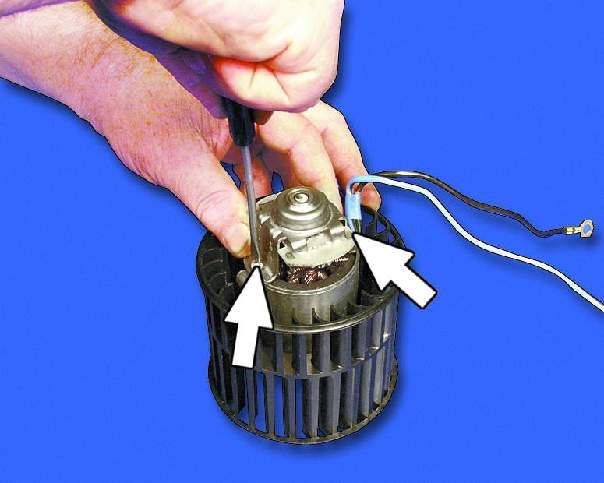

8. Выверните два винта крепления щеткодержателя…

Выверните два винта крепления щеткодержателя

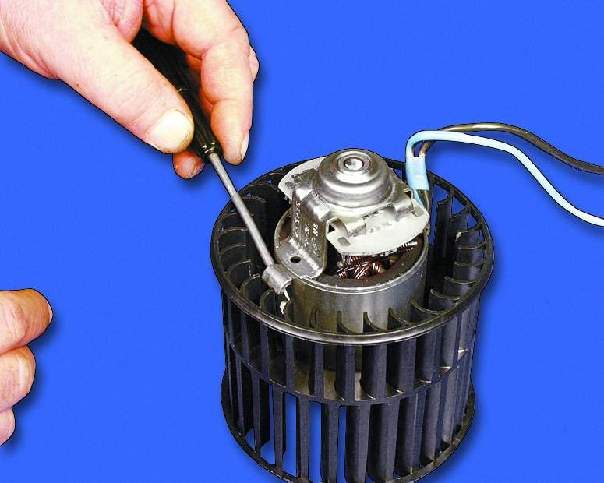

9. …выньте две закладные гайки…

выньте две закладные гайки

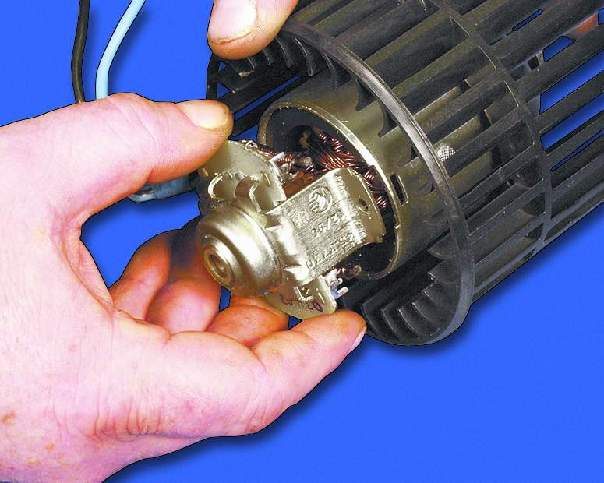

10. …и снимите щеткодержатель.

снимите щеткодержатель

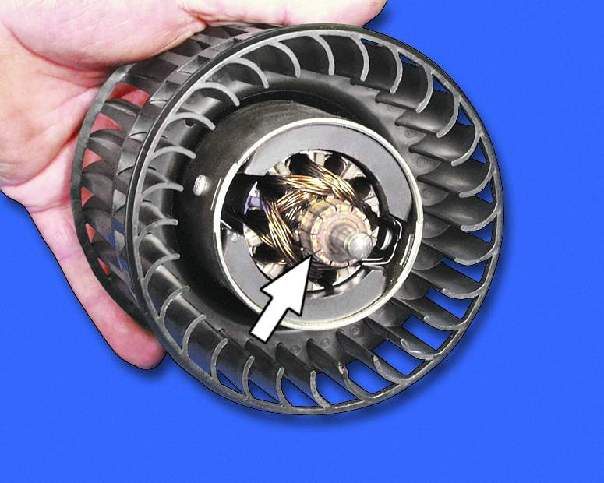

11. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места
подгорания, зачистите коллектор мелкозернистой шкуркой. При остальных неисправностях
электродвигателя завод-изготовитель рекомендует заменить двигатель отопителя.

зачистите коллектор мелкозернистой шкуркой

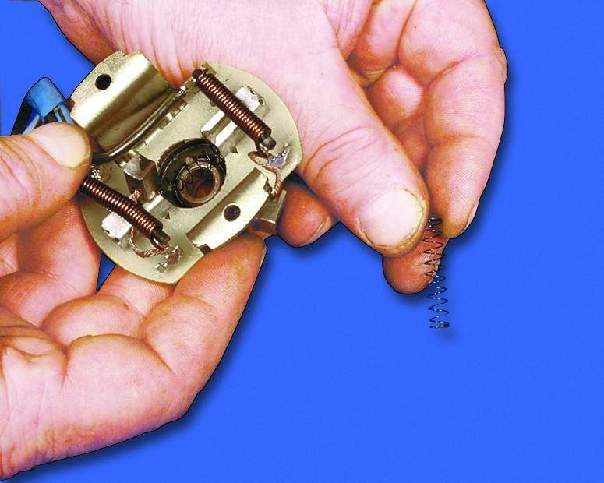

12. Выньте пружины из направляющих щеток.

Выньте пружины из направляющих щеток

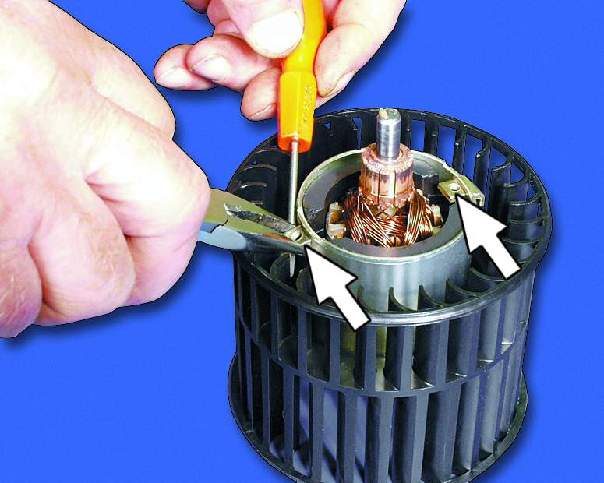

13. Для обратной сборки вентилятора вставьте две закладные гайки.

вставьте две закладные гайки

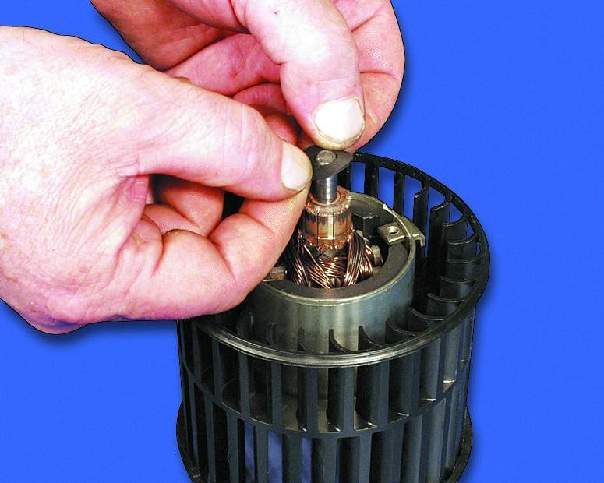

14. Наденьте на вал изоляционную шайбу.

Наденьте на вал изоляционную шайбу

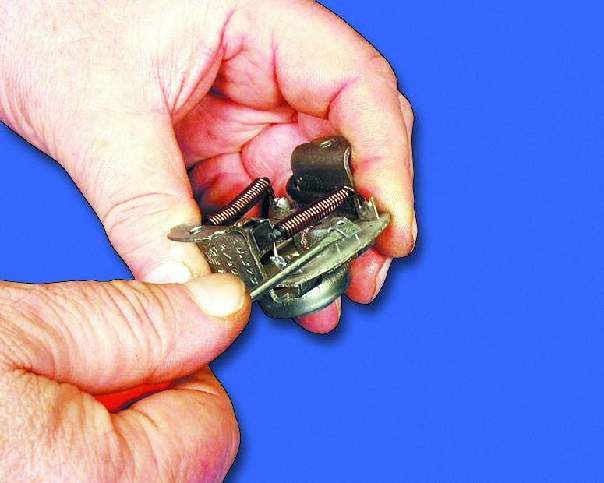

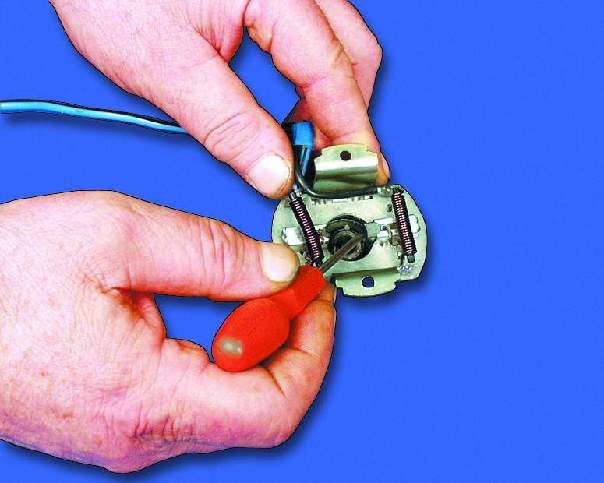

15. Осторожно отогните края направляющих…

Осторожно отогните края направляющих

16. …и вставьте до упора щетки в направляющие.

вставьте до упора щетки в направляющие

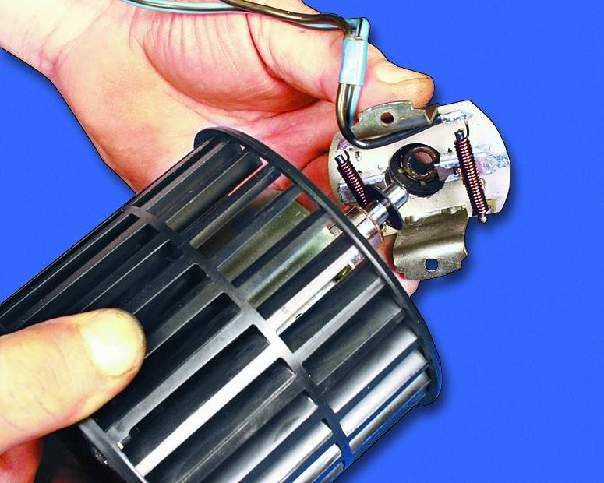

17. Установите щеткодержатель на двигатель.

Установите щеткодержатель на двигатель

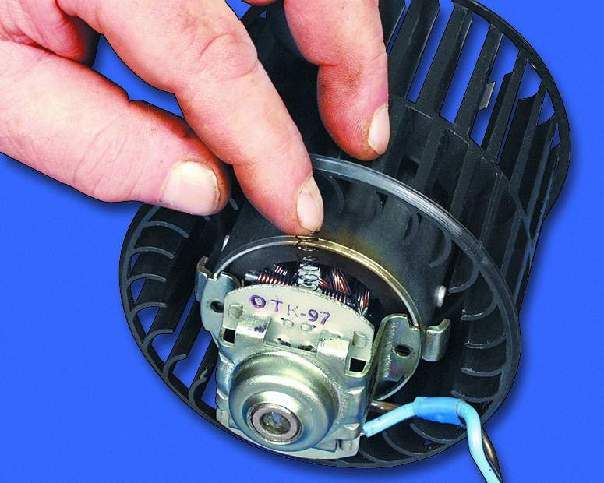

18. Вставьте пружины щеток в направляющие…

Вставьте пружины щеток в направляющие

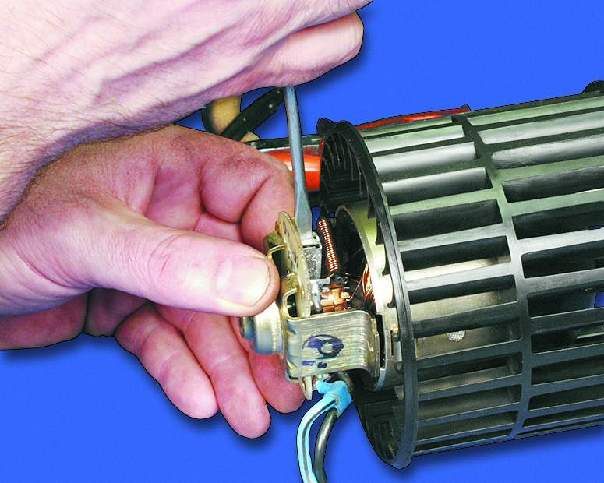

19. …и загните края направляющих.

загните края направляющих

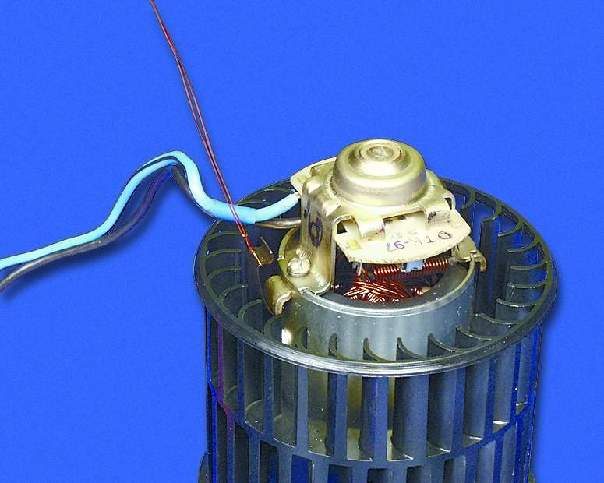

20. Наденьте два пружинных зажима на закладные гайки.

Наденьте два пружинных зажима на закладные гайки

ПРИМЕЧАНИЕ

Разборка вентилятора и ремонт электродвигателя

Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут
стягиваться с гаек магнитом статора.

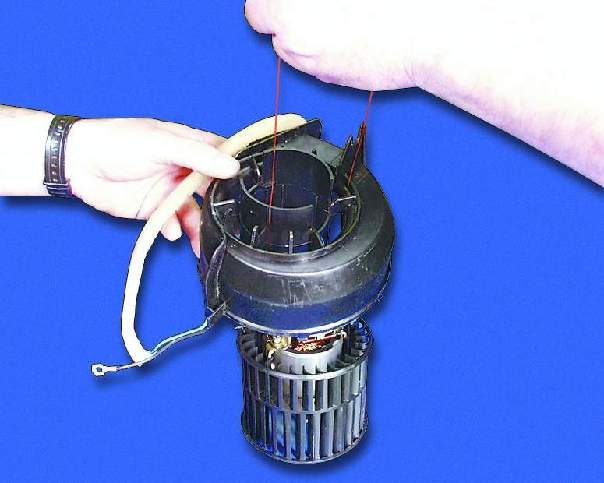

21. Вставьте двигатель в левый кожух вентилятора.

Вставьте двигатель в левый кожух вентилятора

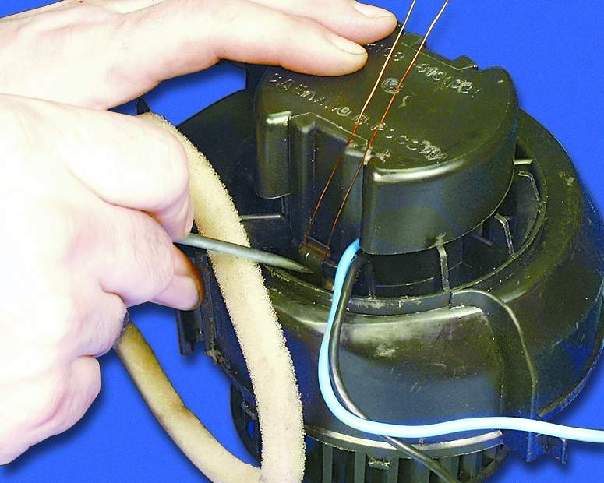

22. Установите крышку двигателя и зафиксируйте его пружинными зажимами, придерживая их за проволоку.

Установите крышку двигателя

23. Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору.

Соедините и защелкните между собой левый и правый кожухи вентилятора

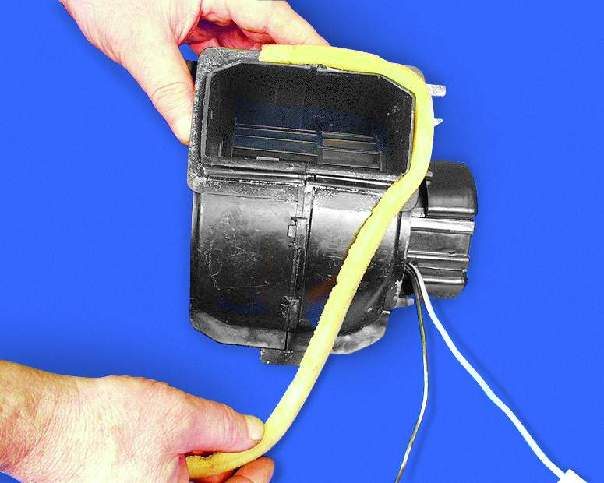

24. Приклейте к кожуху вентилятора поролоновый уплотнитель.

Приклейте к кожуху вентилятора поролоновый уплотнитель
