Для привода вентилятора системы охлаждения двигателя применяется электродвигатель постоянного тока с возбуждением от постоянных магнитов отечественного производства типа МЭ-272 или аналогичный ему производства Словении.

Электродвигатель не нуждается в обслуживании при эксплуатации и неремонтопригоден, в случае неисправности его нужно заменить новым.

Данные для проверки электродвигателя:
— Номинальная частота вращения вала двигателя при нагрузке электродвигателя крыльчаткой, мин-1…..2500–2800
-Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более…..14.

Для замены электродвигателя Вам потребуются: торцовая головка «на 10», вороток, ключи «на 8», «на 10», отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините колодку жгута проводов от датчика массового расхода воздуха (см. «Снятие и установка датчика массового расхода воздуха»).

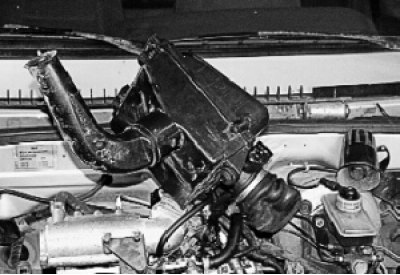

3. Отсоедините опоры крепления воздушного фильтра (см. «Снятие и установка воздушного
фильтра
») и отведите его в сторону.

Электродвигатель вентилятора системы охлаждения

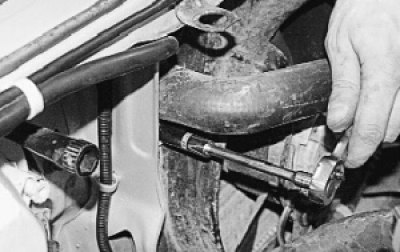

4. Выверните два болта верхнего крепления…

Замена электродвигателя вентилятора системы охлаждения

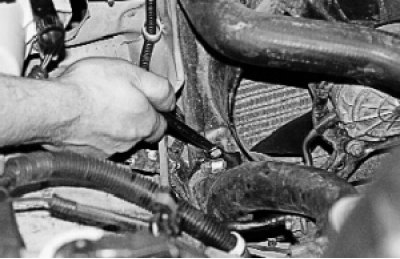

5. …и отверните две гайки нижнего крепления кожуха электровентилятора к радиатору.

отверните две гайки нижнего крепления кожуха

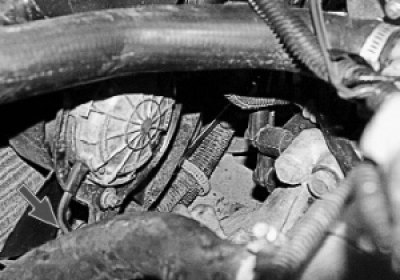

6. Разъедините колодку жгута проводов электровентилятора.

Разъедините колодку жгута проводов электровентилятора

7. Отверните две гайки прижимной пластины подушки верхнего крепления радиатора и снимите пластину.

Отверните две гайки прижимной пластины

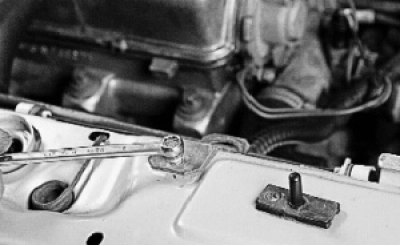

8. Выверните болт крепления не используемого на данном автомобиле кронштейна…

Выверните болт крепления

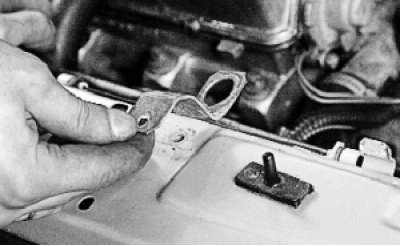

9. …и снимите кронштейн, так как он мешает снять кожух электровентилятора.

снимите кронштейн

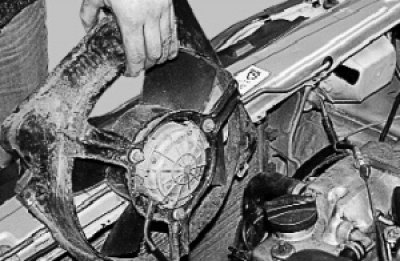

10. Аккуратно, чтобы не повредить радиатор, выньте кожух вместе с электровентилятором.

выньте кожух вместе с электровентилятором

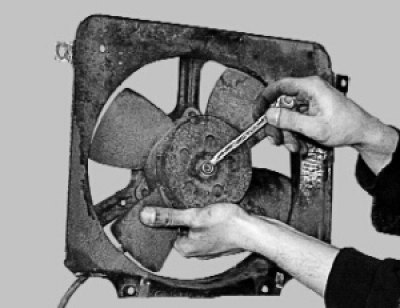

11. Для замены электродвигателя вентилятора отверните гайку…

Для замены электродвигателя вентилятора отверните гайку

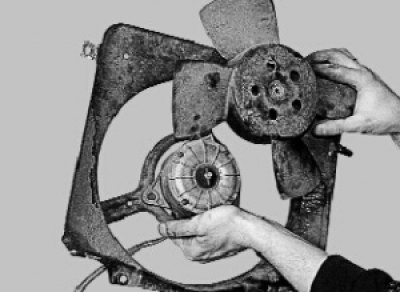

12. …и снимите с вала электродвигателя крыльчатку вентилятора.

снимите крыльчатку вентилятора

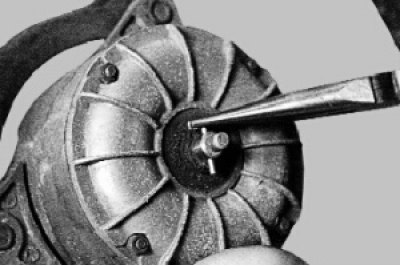

13. Выньте штифт из вала электродвигателя.

Выньте штифт из вала

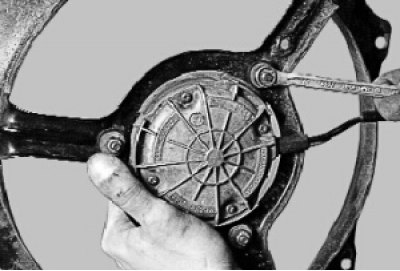

14. Отверните три гайки крепления электродвигателя к кожуху и снимите его.

Отверните три гайки крепления электродвигателя

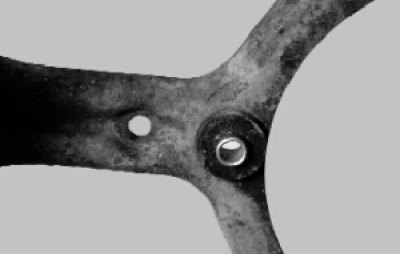

15. Если резиновые втулки крепления электродвигателя вентилятора потеряли эластичность или повреждены, замените их.

замените втулки

16. Установите электродвигатель вентилятора в порядке, обратном снятию.
