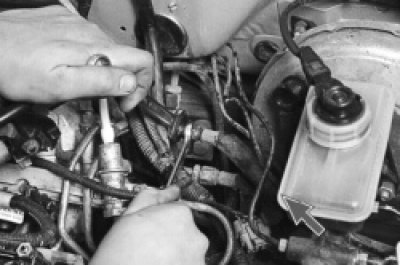

40. Отверните гайки крепления и отсоедините шланги подачи и слива топлива от топливных трубок, удерживая шланги от проворачивания вторым ключом.
41. Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца.
После отсоединения каждого шланга снимите уплотнительное кольцо с трубки. Сильно обжатые или надорванные кольца замените.

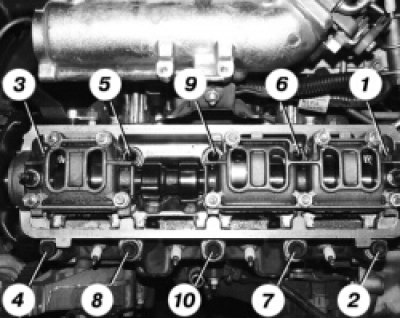

42. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки, выньте их вместе с шайбами и снимите головку.
ПРИМЕЧАНИЕ
Выворачивать болты крепления головки блока цилиндров необходимо специальной торцовой головкой «Тогх».
ПРЕДУПРЕЖДЕНИЕ
Не забивайте между головкой и блоком цилиндров отвертку или другие инструменты.
ПОЛЕЗНЫЙ СОВЕТ
Чтобы оторвать головку блока от прокладки, вставьте отвертку под выпускной коллектор. Используя ее как рычаг, приподнимите головку.

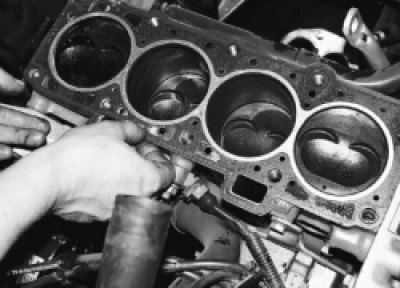

43. Снимите прокладку головки блока.
ПРИМЕЧАНИЕ
Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла.
44. Очистите привалочные поверхности (они должны быть сухими и чистыми) головки блока и блока цилиндров и удалите масло из резьбовых отверстий в блоке под болты крепления головки.

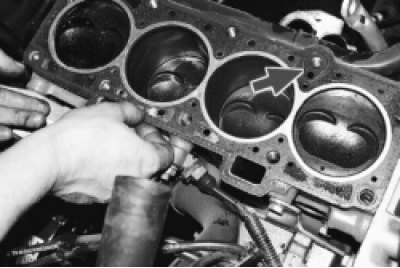

45. Установите на блок новую прокладку головки (прокладка должна быть сухой и чистой) по установочным втулкам так, чтобы отверстие для прохода масла в прокладке (с медной окантовкой) находилось между 3-м и 4-м цилиндрами.

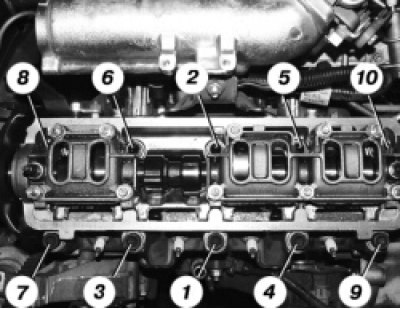

46. Установите головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки в указанной последовательности в четыре этапа:
1 — моментом 20 Н-м (2 кгс-м);
2 — моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м);
3 — доверните болты на 90°;
4 — окончательно доверните болты на 90°.
47. Установите на головку блока детали и подсоедините к ней шланги и провода в порядке, обратном снятию. Установите шкив распределительного вала выступающей частью ступицы к двигателю.
Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»). Отрегулируйте натяжение ремня привода распределительного вала (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).
