Вторичный вал коробки передач:

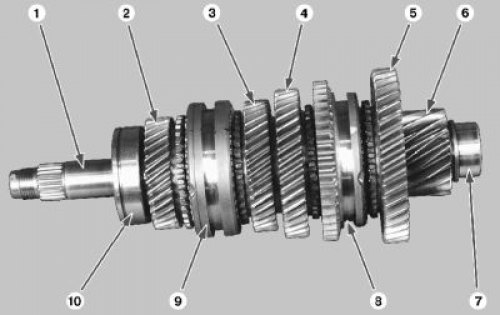

1 – вторичный вал; 2 – шестерня IV передачи; 3 – шестерня III передачи; 4 – шестерня II передачи; 5 – шестерня I передачи; 6 – ведущая шестерня главной передачи; 7 – внутреннее кольцо переднего подшипника вала; 8 – синхронизатор I и II передач с зубчатым венцом передачи заднего хода; 9 – синхронизатор III и IV передач; 10 – задний подшипник вала
1. C небольшим усилием зажмите вал в тиски с накладками на губках из мягкого металла.
ПРЕДУПРЕЖДЕНИЕ
Вторичный вал нужно зажимать в тисках c мягкими накладками на губках за внутреннее кольцо переднего подшипника. Затягивайте тиски так, чтобы вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки подшипника.

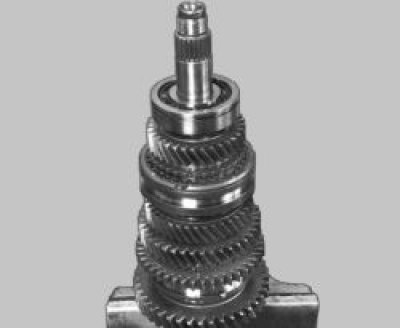

2. С помощью двух монтажных лопаток спрессуйте задний подшипник вторичного вала.

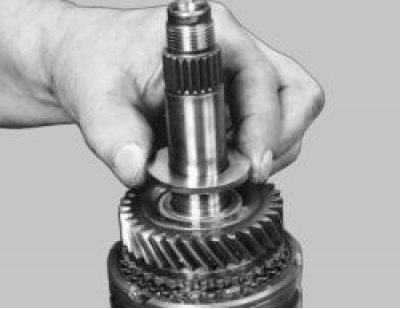

3. Снимите упорную шайбу…

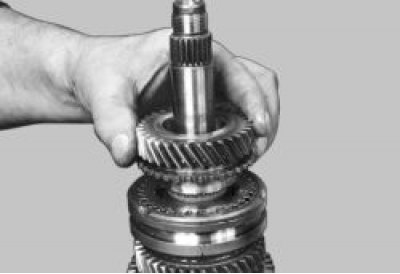

4. …ведомую шестерню IV передачи…

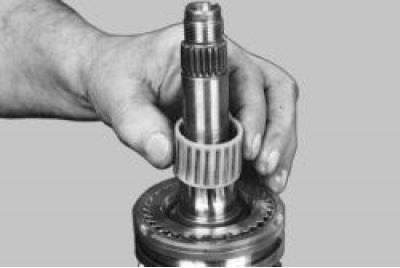

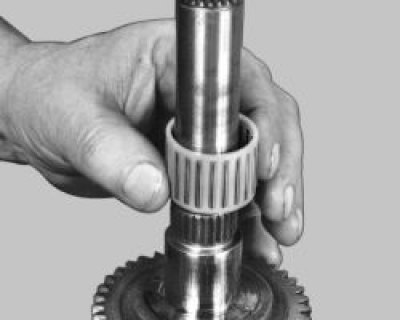

5. …игольчатый подшипник шестерни IV передачи и промаркируйте его.
ПРЕДУПРЕЖДЕНИЕ
Обязательно маркируйте игольчатые подшипники и втулки в соответствии с номером передачи. При сборке их надо установить на те же места. Удобнее всего вставить в шестерню соответствующий игольчатый подшипник и (где она есть) втулку…
…и связать их веревкой или проволокой.

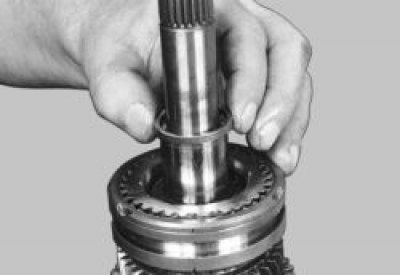

6. Снимите дистанционное кольцо.

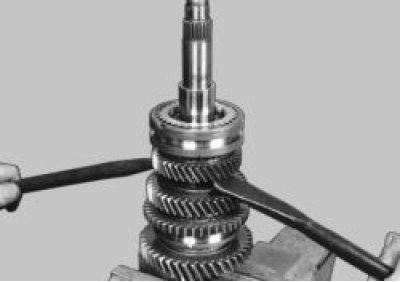

7. С помощью двух монтажных лопаток через шестерню III передачи сдвиньте синхронизатор III и IV передач со шлицев вала.

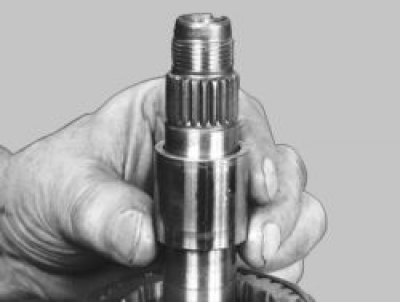

8. Снимите втулку игольчатого подшипника IV передачи.
9. Снимите синхронизатор III и IV передач с блокирующим кольцом IV передачи.
10. Промаркируйте блокирующее кольцо относительно муфты синхронизатора.
ПРЕДУПРЕЖДЕНИЯ
Обязательно маркируйте блокирующие кольца относительно муфты. При эксплуатации зубья колец прирабатываются к зубьям муфты, поэтому при сборке надо установить кольца в том же положении.
Если вы не предполагаете разбирать синхронизатор, свяжите его веревкой или проволокой, чтобы он не рассыпался.

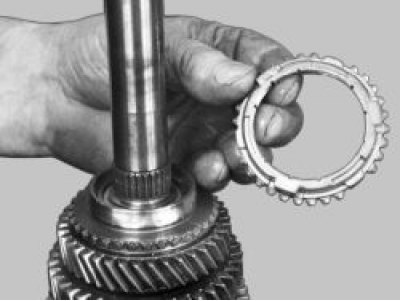

11. Снимите блокирующее кольцо шестерни III передачи и промаркируйте его относительно муфты синхронизатора.

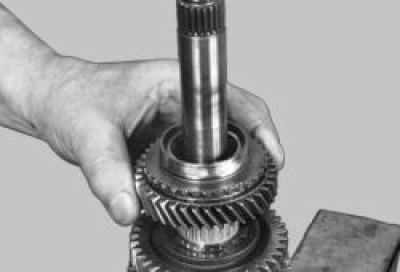

12. Снимите шестерню III передачи.
13. Снимите игольчатый подшипник шестерни III передачи и промаркируйте его.

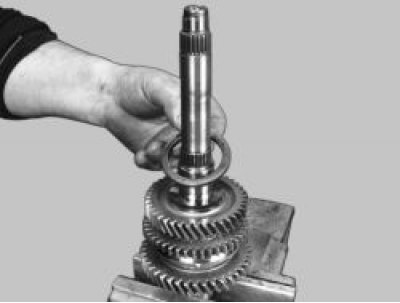

14. Снимите стопорное кольцо упорных полуколец…
15. …и два упорных полукольца.
16. Выньте фиксирующий шарик из отверстия на валу.
17. Снимите шестерню II передачи.

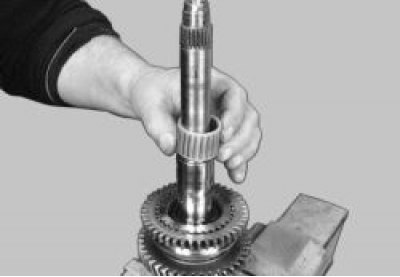

18. Снимите игольчатый подшипник шестерни II передачи и промаркируйте его.

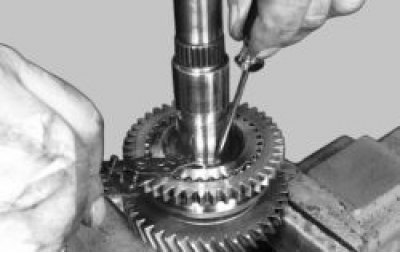

19. Снимите пружинное стопорное кольцо.

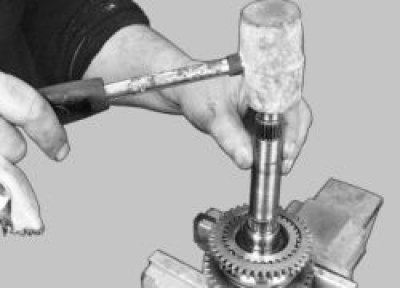

20. Установите вал шестерни I передачи на губки тисков и ударами деревянной киянки по торцу вала спрессуйте синхронизатор I и II передач со шлицев вала.
