Ремонт монтажного блока

Ремонт монтажного блока заключается в замене печатных плат. Допускается припаять провода взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется разъединение печатных плат.

1. Снимите монтажный блок (см. «Снятие и установка монтажного блока»).

2. Выверните восемь винтов крепления нижней крышки.

Ремонт монтажного блока

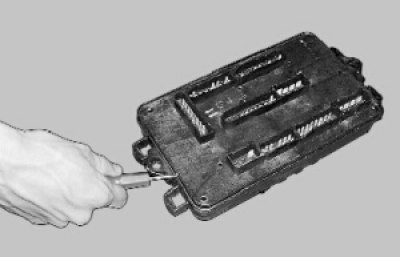

3. Подденьте отверткой и откиньте нижнюю крышку блока.

Подденьте отверткой

4. Проверьте состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты. Если не удается сделать это, замените блок.

Проверьте состояние токоведущих дорожек

5. Установите монтажный блок в порядке, обратном снятию.
