Снятие и установка генератора

Вам потребуются: ключи «на 8», «на 10», «на 13», торцовая головка «на 17», вороток.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите защиту двигателя.

3. Снимите ремень привода генератора (см. «Замена и регулировка натяжения ремня привода генератора»).

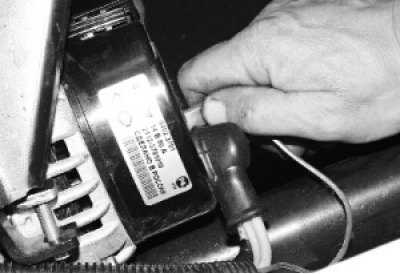

4. Отсоедините колодку с проводом от вывода «D» генератора.

Снятие и установка генератора

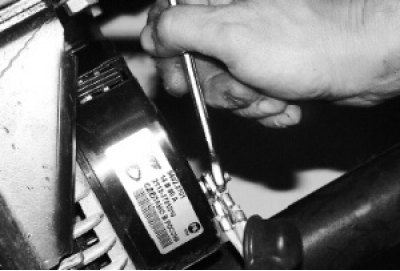

5. Снимите защитный резиновый чехол, отверните гайку и отсоедините провода от контактного болта (вывод «В+»).

Снимите защитный резиновый чехол

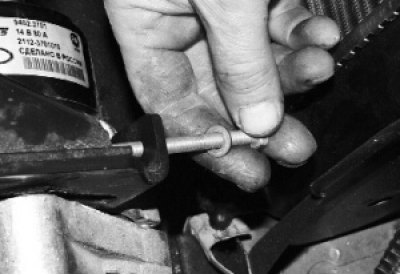

6. Выверните натяжной болт.

Выверните натяжной болт

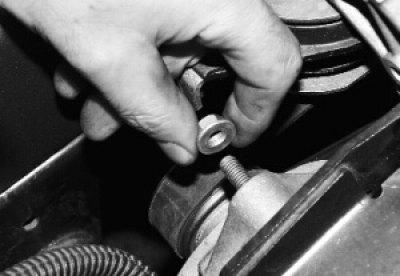

7. Отверните окончательно гайку верхнего крепления генератора.

Отверните гайку верхнего крепления

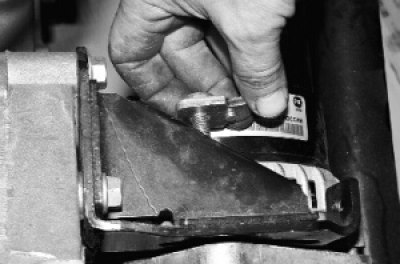

8. Выньте натяжную планку.

Выньте натяжную планку

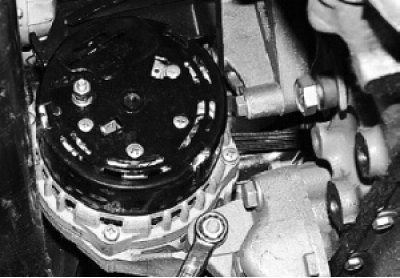

9. Отверните окончательно гайку нижнего крепления генератора.

Отверните гайку нижнего крепления

10. Снимите дистанционную втулку.

Снимите дистанционную втулку

11. Придерживая генератор, выньте болт его крепления и снимите генератор вниз

Снимите генератор

12. Установите генератор в порядке, обратном снятию.

13. Отрегулируйте натяжение ремня привода генератора (см. «Замена и регулировка натяжения ремня привода генератора»).
