Регулятор холостого хода

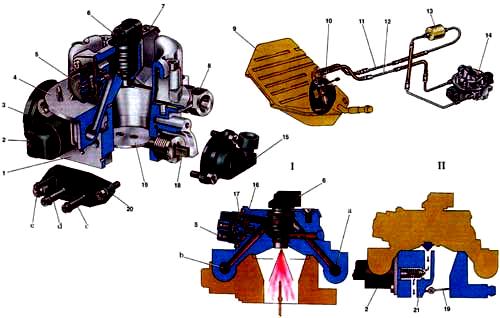

Регулятор холостого хода 10 (см. рис. «Расположение в подкапотном пространстве элементов системы управления двигателем«) регулирует частоту вращения коленчатого вала в режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки.

Регулятор холостого хода

Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам контроллера.

Полностью выдвинутая игла регулятора (что соответствует 0 шагов) перекрывает поток воздуха.

Когда игла вдвигается, обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.
