Снятие и установка датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.

Вам потребуется отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

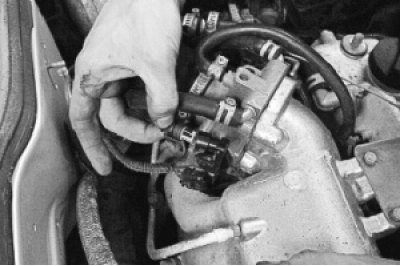

2. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения дроссельной заслонки.

Снятие и установка датчика положения дроссельной заслонки

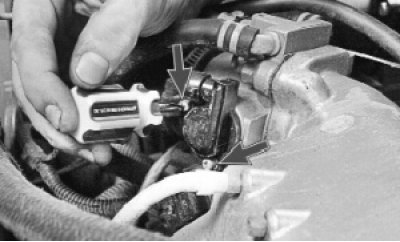

3. Выверните два винта крепления датчика к дроссельному узлу…

Выверните два винта крепления

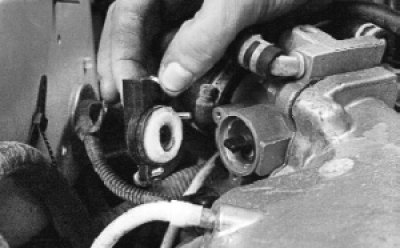

4. …и снимите датчик вместе с поролоновой прокладкой.

снимите датчик

5. Для проверки исправности датчика измерьте сопротивление между контактами «2» и «3» колодки датчика (маркировка контактов нанесена на колодку). Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое. У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7–8,2 кОм.

6. Установите датчик на дроссельный узел в порядке, обратном снятию. При необходимости замените поролоновое уплотнительное кольцо.
